高速线扁平袋拒收输送装置结构设计

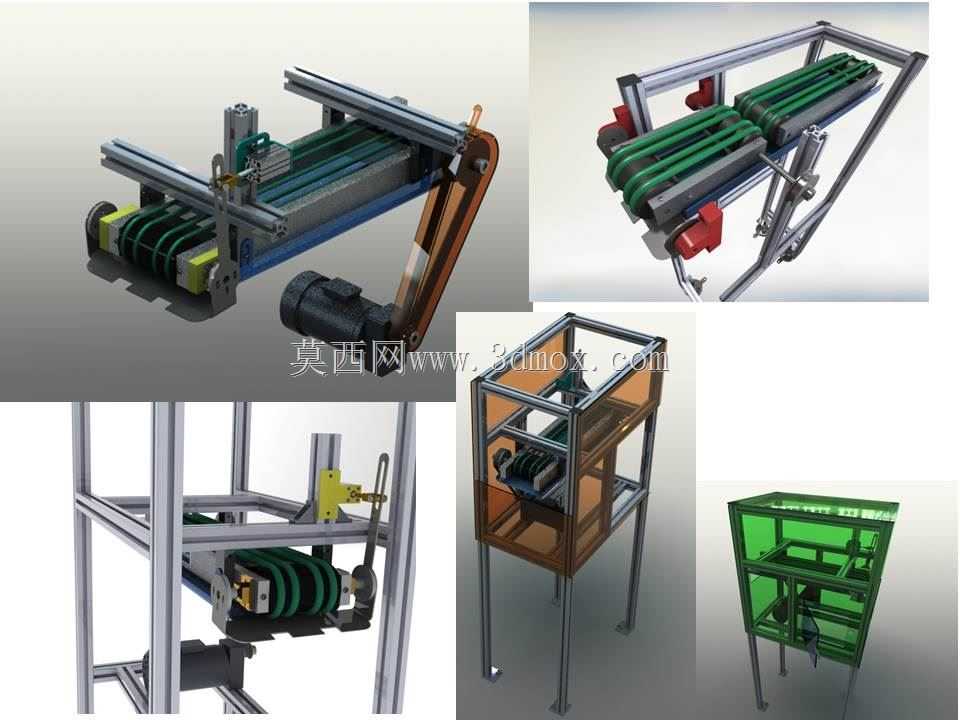

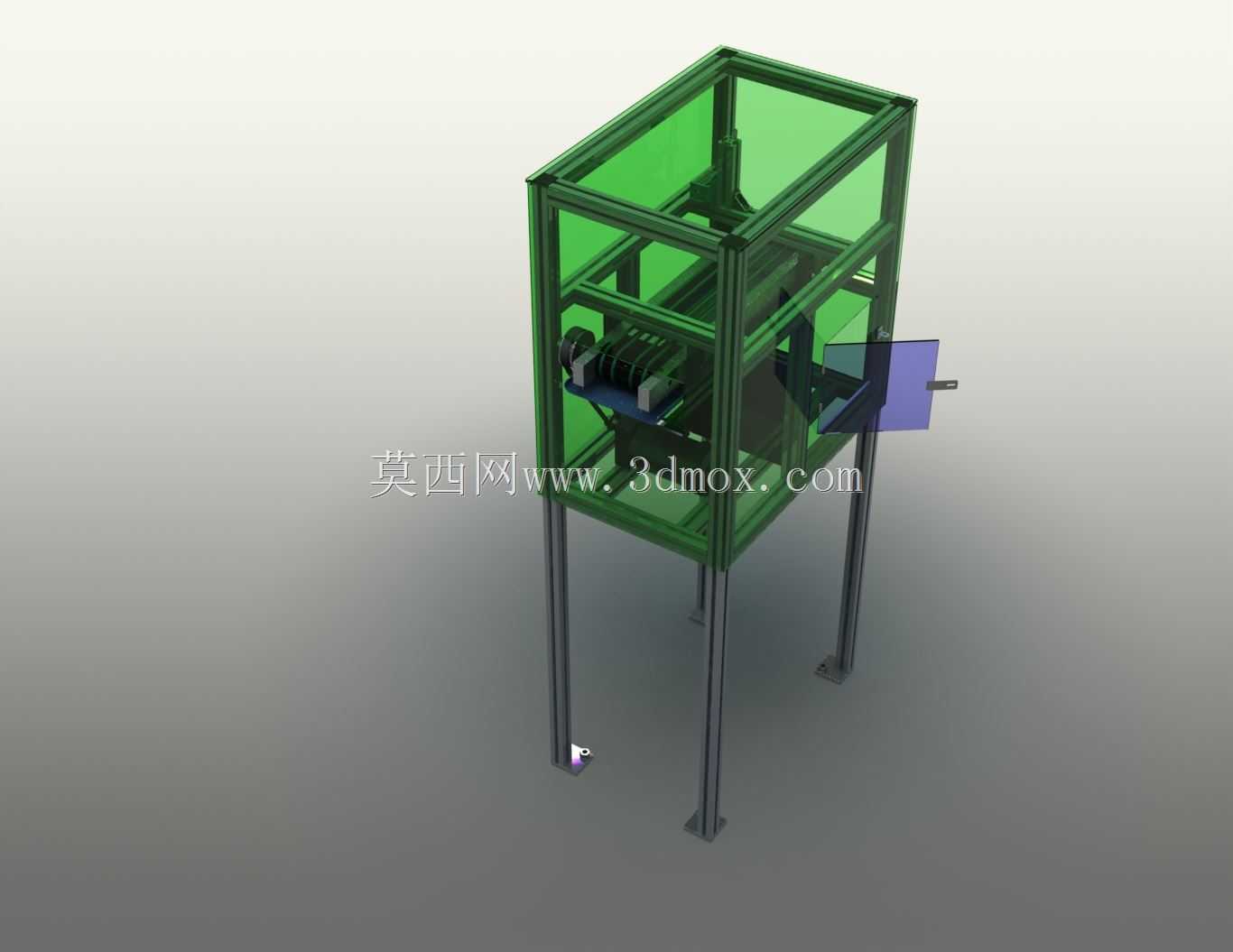

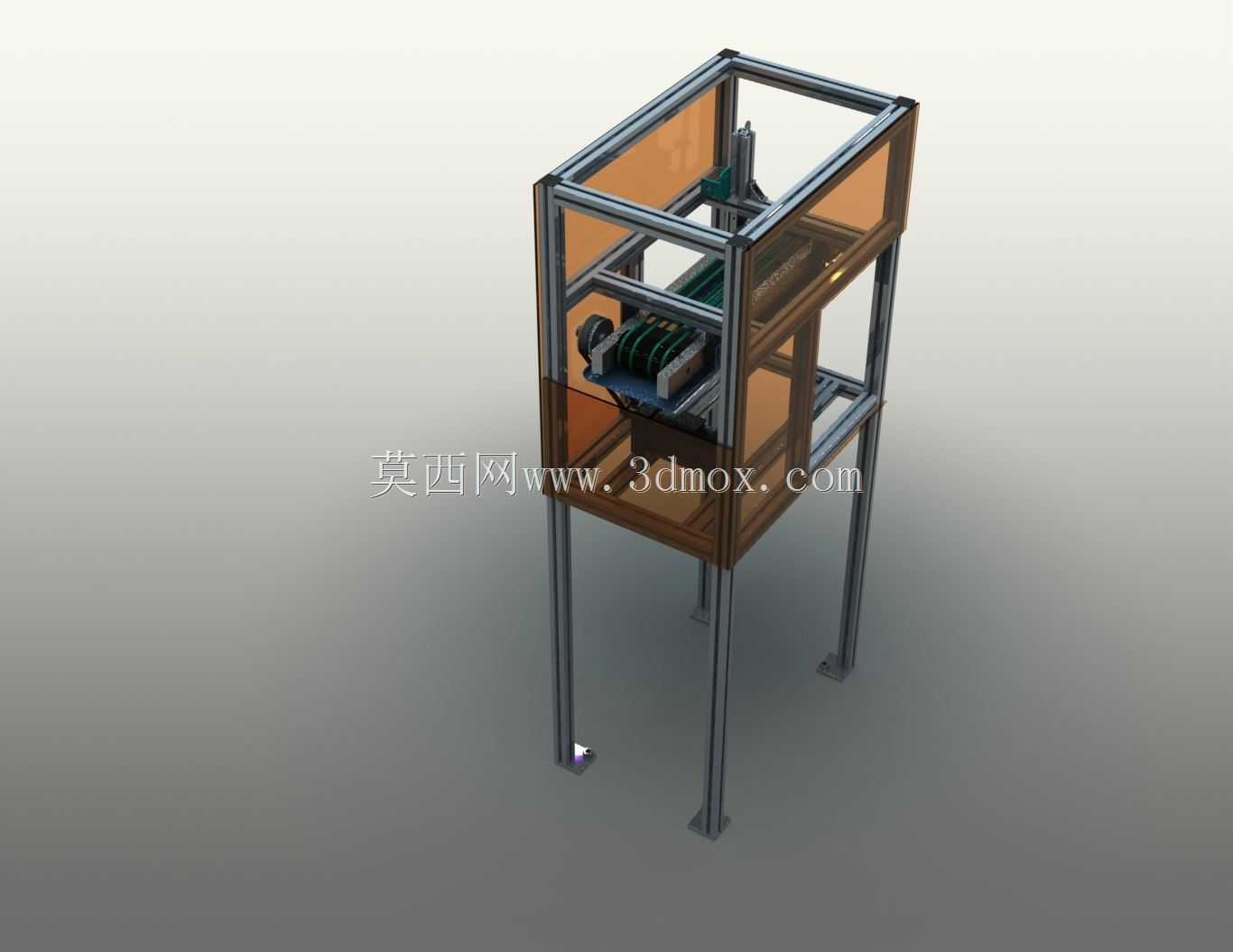

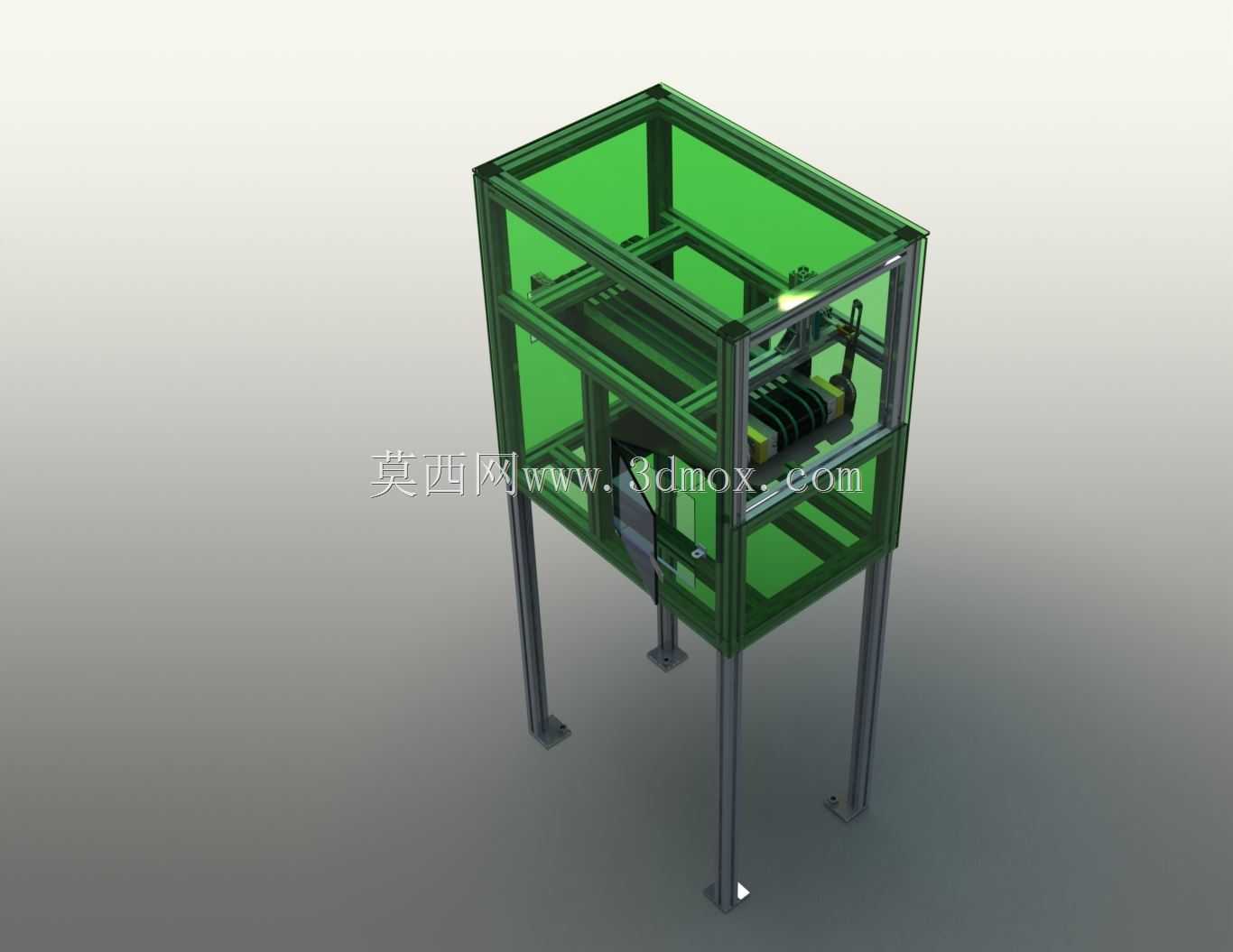

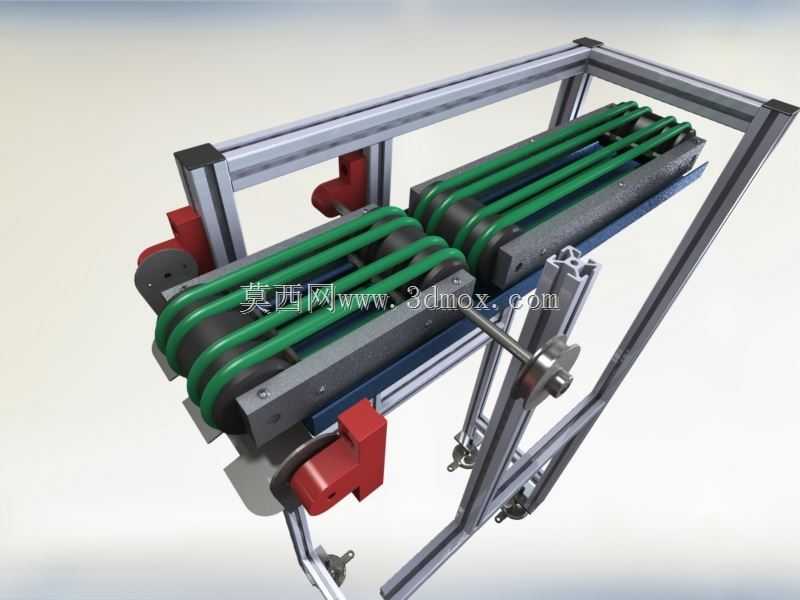

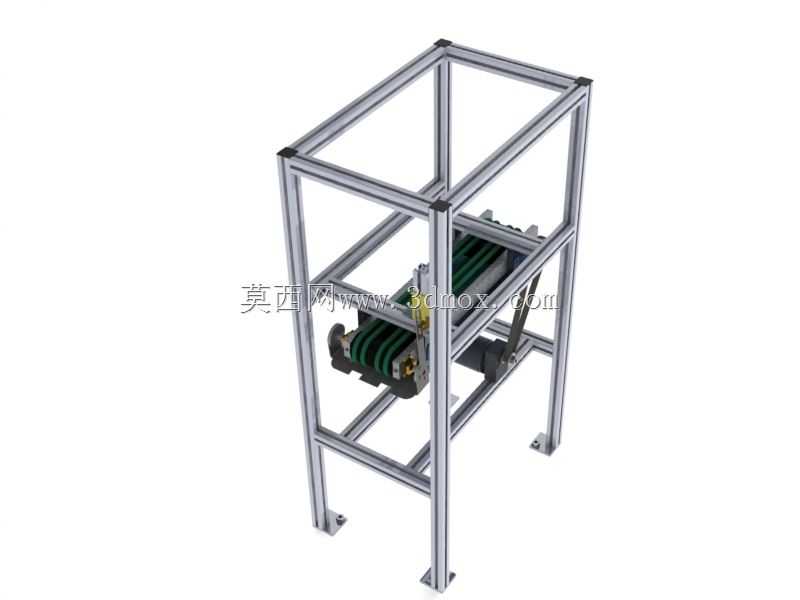

　　这套装置主要面向软包装生产后端的高速输送线场景，适配袋装食品、日化粉剂、小五金配件等采用扁平复合袋包装的产线，解决250件/分钟高速运行节拍下，变形、封口不良、厚度超差的扁平袋混入合格品流的问题，替代传统人工目视分拣的低效模式，适配现有包装线的在线检测工位后段安装需求。从结构布局来看，装置采用铝型材搭建主体框架，整体安装边界控制在长1200mm、宽650mm、高1100mm范围内，可直接对接现有宽度400mm的皮带输送线，无需对原有产线地基做额外改造，框架底部预留可调脚杯安装位，可实现±30mm的高度调节，适配不同高度的上下游设备对接公差。核心输送单元采用多楔带并行排布结构，相比传统整面皮带，多楔带之间预留15mm间隙，

　　既可以减少软袋与带面的接触面积避免粘袋，也能为拒收执行机构预留动作空间，带面运行线速度可匹配250p/m的输送节拍，带面做防滑哑光处理，避免薄型扁平袋在高速启停时出现滑移错位。拒收执行机构采用摆臂式拨料结构，摆臂驱动端搭载偏心轮传动组件，相比气缸直推结构，动作响应速度更快，单次拨料动作周期控制在0.2s以内，可精准对应单袋料的通过节拍，不会误拨相邻位置的合格料袋；摆臂末端采用软质聚氨酯拨片，接触料袋时不会刮破袋面，也不会因刚性撞击导致料袋内物料撒漏。装置的进料端预留检测传感器安装位，可适配光电厚度传感器、视觉检测模块的安装，检测信号直接接入摆臂驱动的控制回路，当检测到不符合要求的扁平袋通过时，

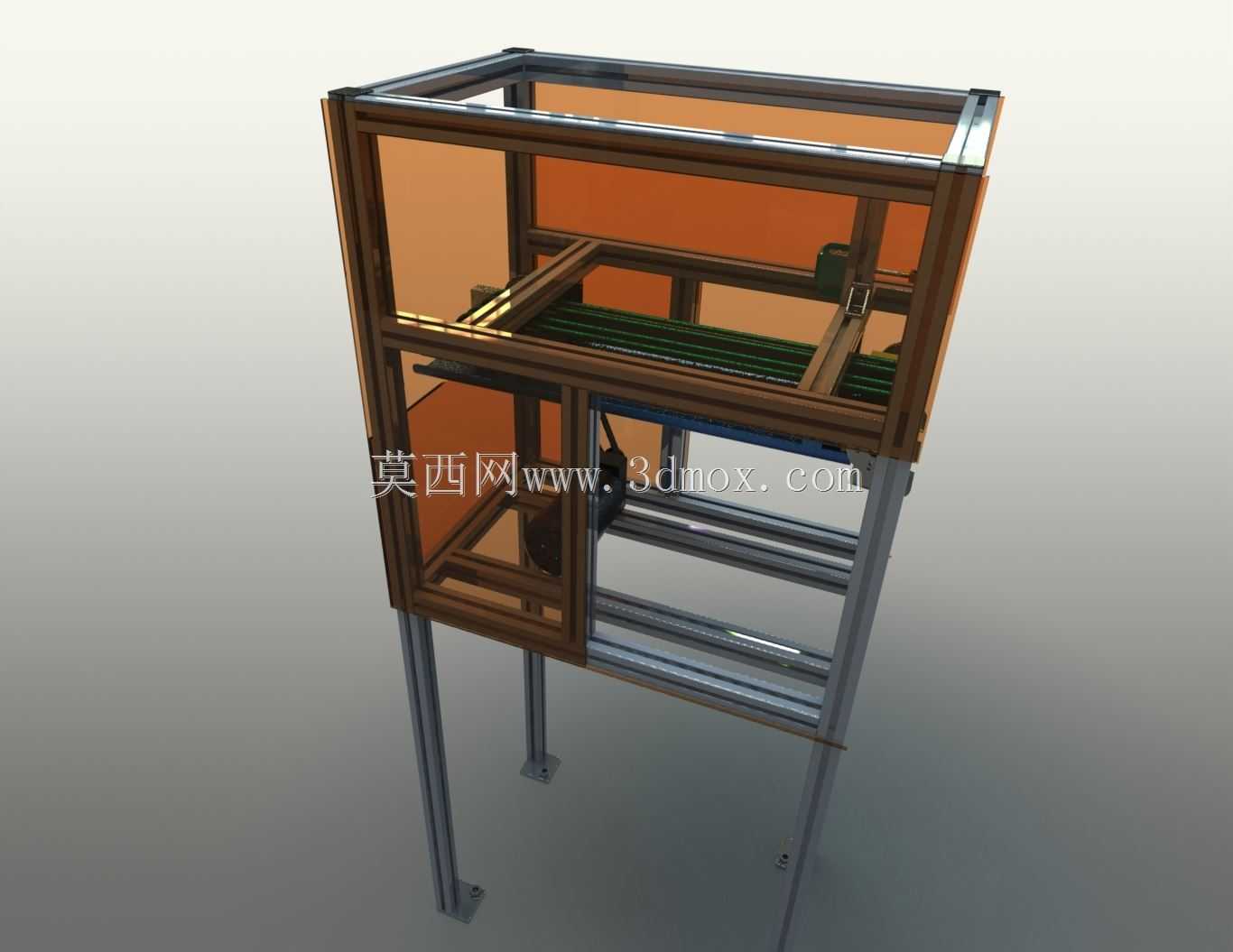

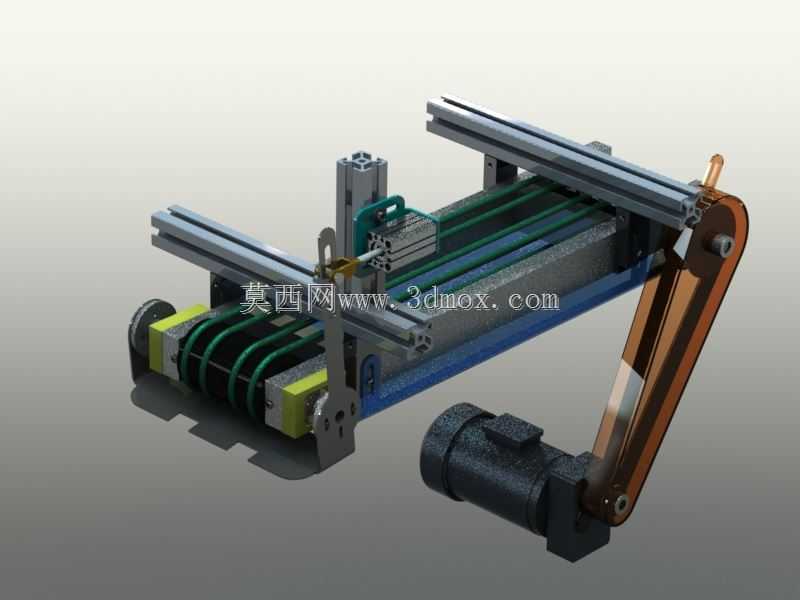

　　触发摆臂动作将不合格袋拨入侧边的不合格品收集滑道，滑道采用倾斜式不锈钢溜槽设计，角度设置为35°，不合格袋可依靠自重滑入收集箱，无需额外动力。从设计思路上，整套结构优先考虑高速运行下的稳定性，所有转动部位均采用密封深沟球轴承，避免车间粉尘进入导致的卡滞问题，驱动电机布置在装置侧下方的安装位，通过同步带将动力传递到输送辊轴，传动比经过精准核算，保证带面运行速度与上游包装机出料速度完全同步，避免出现料袋堆积拉扯的问题。框架上层设置透明亚克力防护挡板，既可以观察内部运行状态，也能防止高速运行时料袋飞出输送线，挡板采用快拆式安装结构，日常清理带面、更换易损件时无需工具即可快速拆卸。考虑到软包装车间的日常清洁需求，

　　装置所有与料袋接触的部件均采用304不锈钢或食品级非金属材质，框架铝型材表面做阳极氧化处理，不易积灰，可直接用车间常用的消毒清洁剂擦拭，不会出现锈蚀掉漆的问题。在安装适配性上，装置的进料端和出料端均设置导向护板，护板间距可根据扁平袋的实际宽度在100-350mm范围内调节，可适配不同规格尺寸的扁平袋生产需求，无需更换结构件；输送辊轴采用快拆式设计，当带面出现磨损需要更换时，松开辊轴两端的张紧螺母即可快速取下带面，单根带面更换时间控制在10分钟以内，减少产线停机维护时间。整套结构没有冗余的复杂部件，所有传动链路尽量缩短，减少故障点，实际运行时的噪音控制在70dB以内，符合车间生产的噪音管控要求，不会对操作人员造成额外的听觉负担。
