MES系统软件模块架构演示三维示意

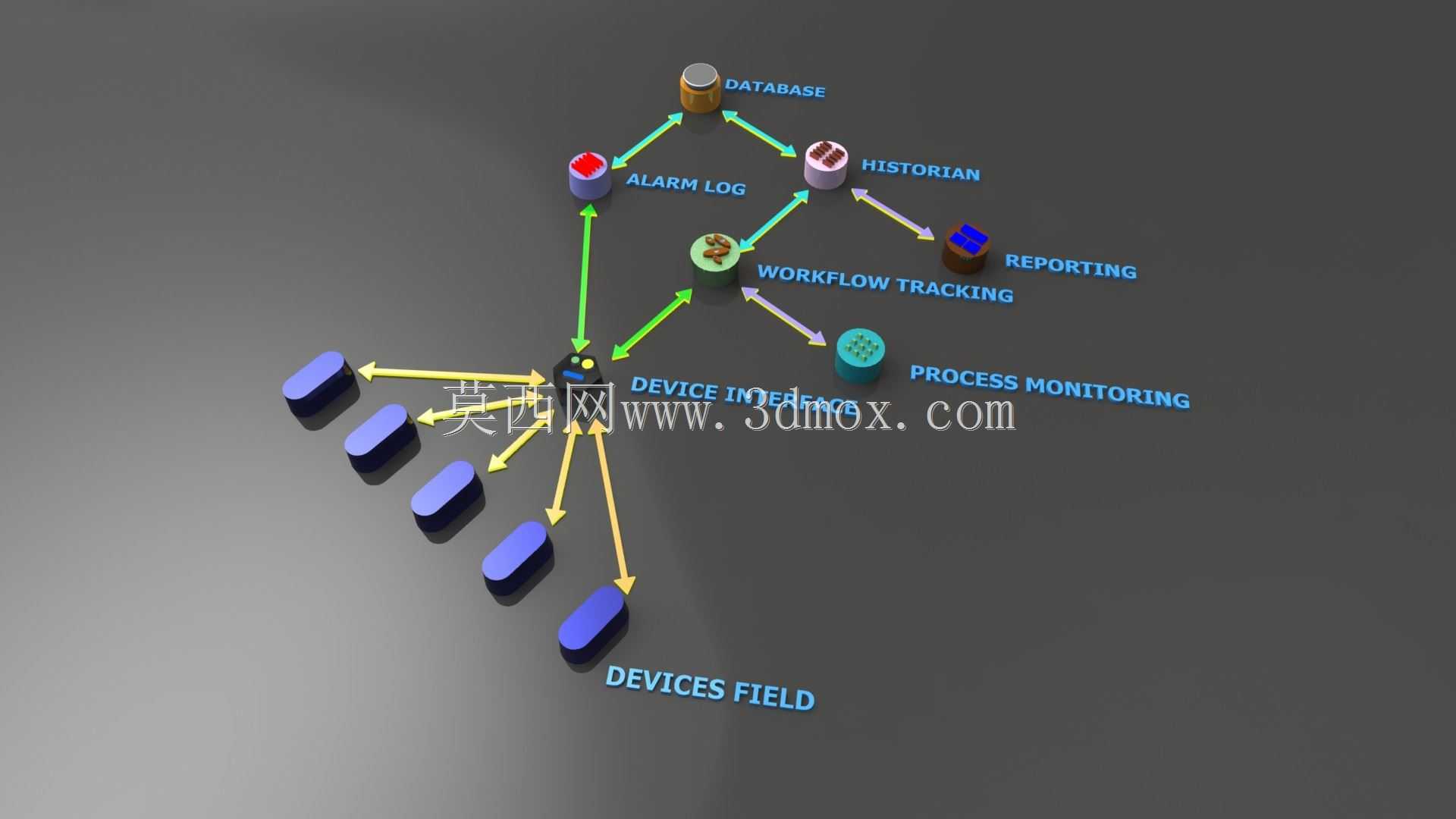

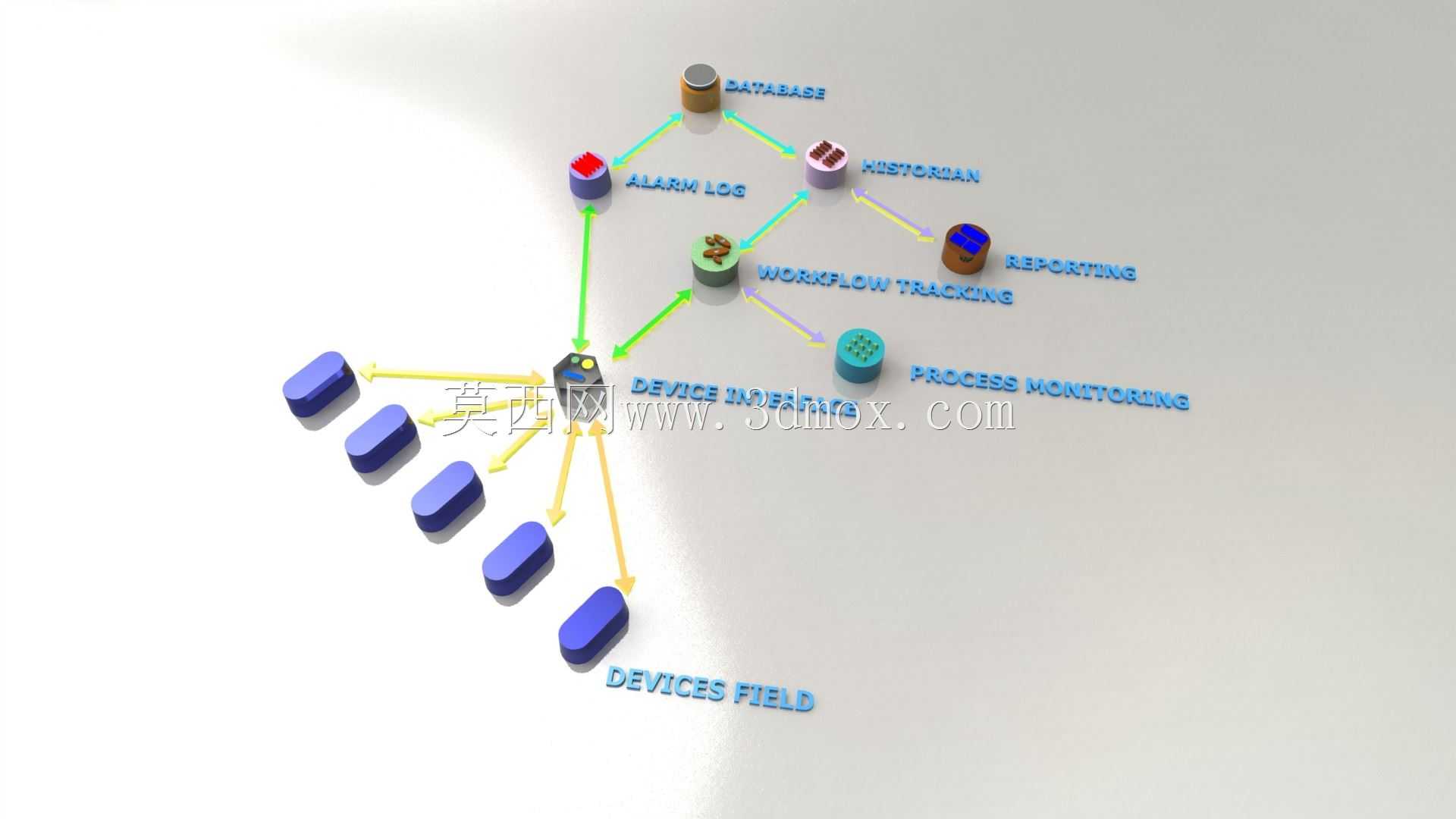

　　这套三维示意模型聚焦制造执行系统的核心模块交互逻辑，面向离散制造车间的数字化管控场景搭建，还原了从现场设备层到上层数据应用层的完整链路。从模型的拓扑结构来看，最下方的现场设备阵列对应车间内的各类加工、检测、物流终端，是整个系统的数据源头，所有生产节拍、设备状态、工艺参数的信号都从这里向上传输，建模时特意将设备端做了等距阵列排布，对应实际车间里按工段布局的设备组，每个设备节点的连接端口都预留了标准信号接入位，和实际工业现场的设备数据采集点位一一对应。往上的核心交互节点承担数据中转与逻辑分发的作用，所有从现场层上传的原始数据都会在这里完成清洗、格式转换，再按照不同的业务需求分发到上层的各个功能模块，建模时将这个核心节点放在视觉中心位置，

　　也对应了其在实际系统里的中枢地位，节点周边的连接箭头做了颜色区分，绿色箭头代表实时控制指令的下行通道，黄色箭头代表采集数据的上行通道，和实际工业通讯里的指令流、数据流方向完全匹配。上层的各个功能模块分别对应不同的业务场景：数据库模块承担全量生产数据的持久化存储，建模时采用了存储介质的典型外形，对应实际部署里的工业数据库服务器，其存储容量边界可根据车间设备规模做弹性扩展，单节点支持千台级设备的秒级数据写入；历史数据归档模块负责将周期内的生产数据做压缩存储，支撑后续的质量追溯、产能复盘需求，和数据库之间的双向通道对应了热数据与冷数据的交互逻辑；报警日志模块实时接收核心节点分发的异常信号，包括设备故障、工艺参数超差、

　　物料缺料等各类触发条件，建模时的警示色外形也对应了其异常预警的功能属性，实际部署中该模块可对接声光报警、短信推送等多渠道通知链路；流程跟踪模块对应生产工单的全生命周期管控，从工单下发、工位接料、加工完成到质检入库的每个节点状态都在这里实时更新，支撑车间的透明化排产；报表模块负责将归集的各类数据做可视化输出，按照生产、质量、设备等不同维度生成统计报表，支撑管理层的决策判断；过程监控模块则面向车间运维人员，提供实时的生产看板视图，可直观查看每台设备的运行状态、当前工单进度、当班产能完成率等核心指标。整个模型的布局完全参照实际MES系统的部署架构设计，各模块之间的连接路径没有交叉冗余，对应实际网络部署里的链路规划，避免数据传输的瓶颈；

　　模块之间的安装间距预留了足够的扩展空间，后续新增功能模块时可直接在现有拓扑上延伸节点，不需要调整整体架构。在实际项目应用中，这类架构示意模型可用于项目前期的方案汇报，帮助车间管理人员快速理解系统的数据流走向，也可作为实施阶段的拓扑参考，指导现场的网络布线、点位部署工作，建模时每个模块的外形都做了辨识度优化，即使是非技术背景的生产管理人员，也能通过外形快速对应到实际的系统功能，降低方案沟通的成本。
