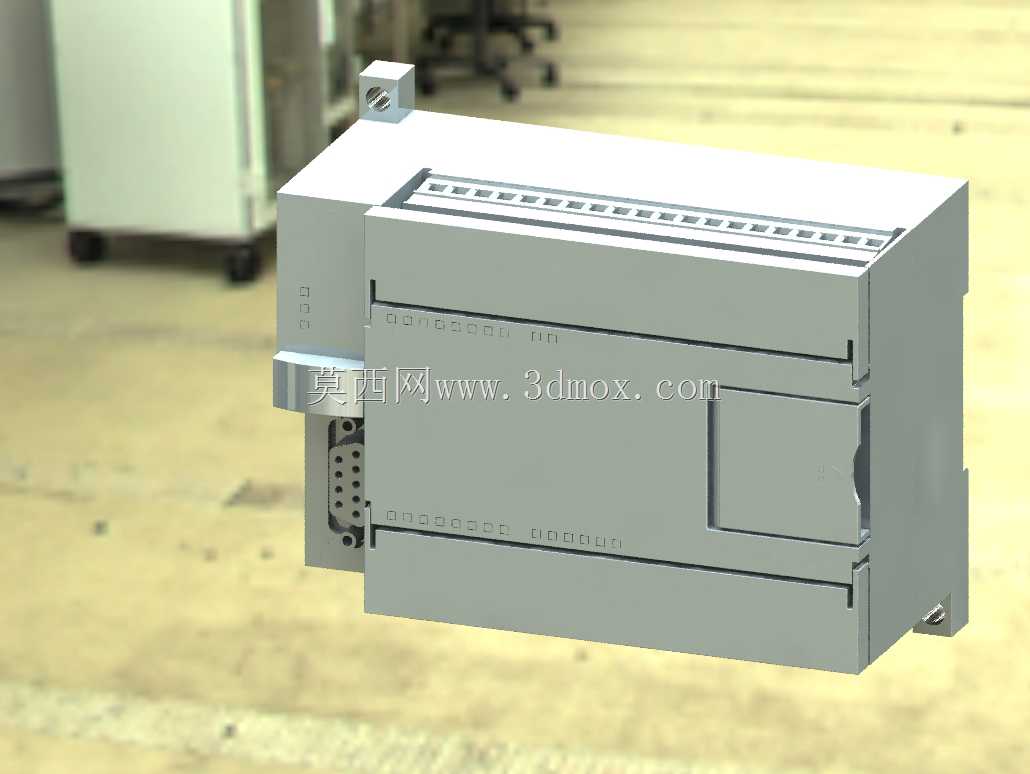

西门子CPU224可编程逻辑控制器结构模型

　　在离散制造生产线的电气控制柜搭建环节，这类紧凑型可编程控制器常作为小型设备的控制核心，承担现场输入信号采集、逻辑运算输出、执行机构驱动的核心任务，常见于小型装配专机、输送线单体控制、小型实验台架的电控系统中，无需额外扩展大量模块即可覆盖多数小型设备的IO点位需求。从实际安装场景来看，该控制器采用标准导轨安装结构，壳体背部的卡扣结构适配行业通用的35mmDIN导轨，安装时无需额外打孔固定，可直接卡装在柜内导轨上，相邻设备间预留至少10mm的散热间隙即可满足长期运行的通风需求，整体宽度方向尺寸适配小型电控柜的内部排布，不会占用过多柜内安装空间，接线端子排布在壳体上下两侧，上部为输入点位端子排，下部为输出点位端子排，

　　端子旁预留有清晰的点位标识刻印区域，现场接线时可直接对应点位号压接导线，无需额外粘贴标识条。从结构设计逻辑来看，壳体采用上下分瓣的卡扣式装配结构，前后端预留有扩展模块对接的接口结构，左侧的通讯接口区域做了内凹防护设计，避免现场接线时插头磕碰导致接口损坏，接口旁的状态指示灯区域做了斜面处理，操作人员在柜前巡检时无需俯身即可直观观察到运行、故障、通讯的状态指示灯，顶部的端子排区域做了加高的挡边设计，防止接线时导线铜丝外露搭接造成短路。从功能适配角度，该型号控制器集成14路数字量输入与10路数字量输出，输入回路兼容常见的NPN、PNP型传感器信号接入，输出回路支持继电器型输出模式，可直接驱动小型电磁阀、中间继电器等现场执行元件，

　　无需额外加装中间放大板，对于点位需求在20点左右的小型设备，单台控制器即可完成全部控制逻辑运算，无需额外挂载扩展模块，大幅降低电控系统的硬件成本与柜内布线复杂度。建模过程中重点还原了壳体的装配间隙、端子排的排布间距、扩展接口的对接尺寸、导轨卡扣的结构细节，所有安装孔位、卡扣位置、接口尺寸均按照实物的安装边界做了等比例还原，可直接用于电控柜的三维布局布线仿真，提前验证柜内排布的干涉情况，核对接线空间是否满足压线操作的需求，避免现场安装时出现器件碰撞、接线空间不足的问题。壳体表面的散热筋结构做了等比例还原，实际运行时壳体表面的散热筋可增大与空气的接触面积，提升自然对流的散热效率，建模时保留了散热筋的凸起高度与间距，

　　在做热仿真分析时可直接导入模型评估柜内温度场分布，验证控制器长期运行的散热条件是否满足要求。前端的模式选择开关区域做了细节还原，开关的拨动手感对应的结构行程、RUN/STOP/TERM三个档位的位置均与实物一致，在做虚拟装配培训时可直观演示模式切换的操作位置，帮助电气调试人员快速熟悉器件操作点位。
