汽车悬架用前台摇臂结构三维设计

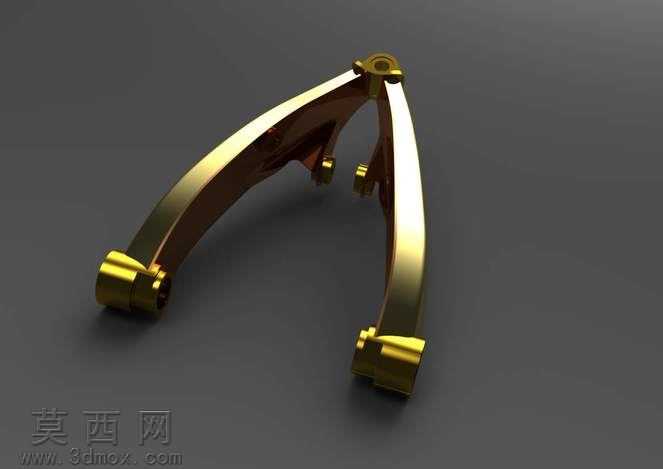

本作品为汽车悬架系统配套的前台摇臂三维建模作品，建模过程依托主流三维CAD软件完成全参数化结构搭建，首先依据汽车悬架摇臂的实际受力工况与装配定位需求，绘制各段臂身的二维轮廓草图，通过拉伸、放样、布尔运算等基础建模指令生成主体结构，针对臂身两端的铰接安装位，精准还原了衬套安装孔、螺栓定位沉台、铰接球头的配合结构，保证各装配特征的尺寸公差符合汽车底盘零件的通用设计规范。材质与渲染环节，针对摇臂的金属基材特性，调配了高反光金属材质参数，模拟钢制冲压臂身经电泳涂装后的金属光泽与表面质感，两端铰接部位的金属连接件单独赋予黄铜色金属材质，区分不同功能构件的材质差异，渲染阶段采用三点布光方案，主光源模拟工业摄影的硬光质感打亮臂身主曲面，辅光源弱化暗部死黑区域，轮廓光勾勒摇臂的边缘线条，搭配深灰色哑光背景突出金属构件的立体感与结构细节，最终渲染效果清晰展现摇臂的曲面弧度与各部位结构特征。结构设计层面，该摇臂采用变截面弧形臂身结构，在保证整体结构强度的前提下优化臂身重量，两端铰接点的位置参数经过运动校核，可匹配对应车型悬架的跳动行程需求，避免运动过程中出现干涉问题，臂身的加强筋结构与弯折弧度经过受力模拟优化，可承受车辆行驶过程中传递的纵向与横向载荷，铰接部位的同轴度、安装面平面度等关键装配特征均按照实际生产要求进行建模还原，可直接用于后续的结构仿真、装配验证或者3D打印样件制作。整个建模过程严格遵循机械零件建模的规范逻辑，从基准定位到特征搭建逐层推进，所有特征均保留完整参数化历史记录，方便后续根据不同车型的参数需求调整臂长、安装孔位、截面尺寸等关键参数，模型的曲面连续性达到G2级别，无破面、重叠面、非流形几何等建模错误，可兼容多种三维软件的格式导入需求，覆盖效果图渲染、结构运动仿真、数控加工编程等多场景的使用要求。
