无风扇式3D打印挤出热端安装结构

　　在桌面级FDM 3D打印设备的核心功能模块中，挤出热端的性能直接决定了耗材熔融的稳定性、长时间打印的可靠性以及整机的噪音控制水平，常规带风扇散热的热端结构不仅需要额外预留风扇安装位、布设供电线路，持续运转的风扇还会带来积尘、噪音以及长期使用后的轴承损耗问题，这款无风扇结构的热端组件正是针对这类应用痛点做的定向结构优化。从实际应用场景来看，这款热端适配多数采用近程挤出结构的桌面级FDM设备，可兼容PLA、ABS、PETG等多种常规熔融沉积耗材，尤其适合对运行噪音有严格要求的办公场景、教学实训场景下的3D打印设备改装或整机装配，不需要额外配置散热风扇的设计，也能减少设备内部的走线复杂度，降低整机装配时的物料成本与接线工序。

　　从功能特性层面看，该热端采用石英管与铜制散热器做物理隔离的结构，利用石英材料本身较低的导热系数阻断加热块向散热器方向的热量传导，配合铜材质散热器自身的高导热效率与大散热面积肋片结构，完全依靠被动散热即可维持热端上部的温度处于耗材玻璃化转变温度以下，避免耗材在上部送料通道提前软化造成的堵头故障。热端顶部内置的小弹簧可对石英管施加持续向下的预紧压力，保证石英管下端与加热块、喷嘴的配合面始终保持紧密贴合，避免打印过程中因为温度变化产生的结构间隙导致的漏料问题，同时弹簧的浮动补偿量也能抵消不同零件加工公差带来的装配误差，降低零件加工精度要求，提升批量装配时的良品率。

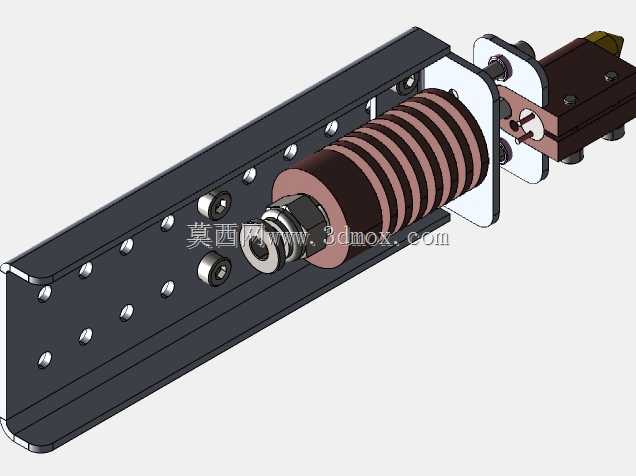

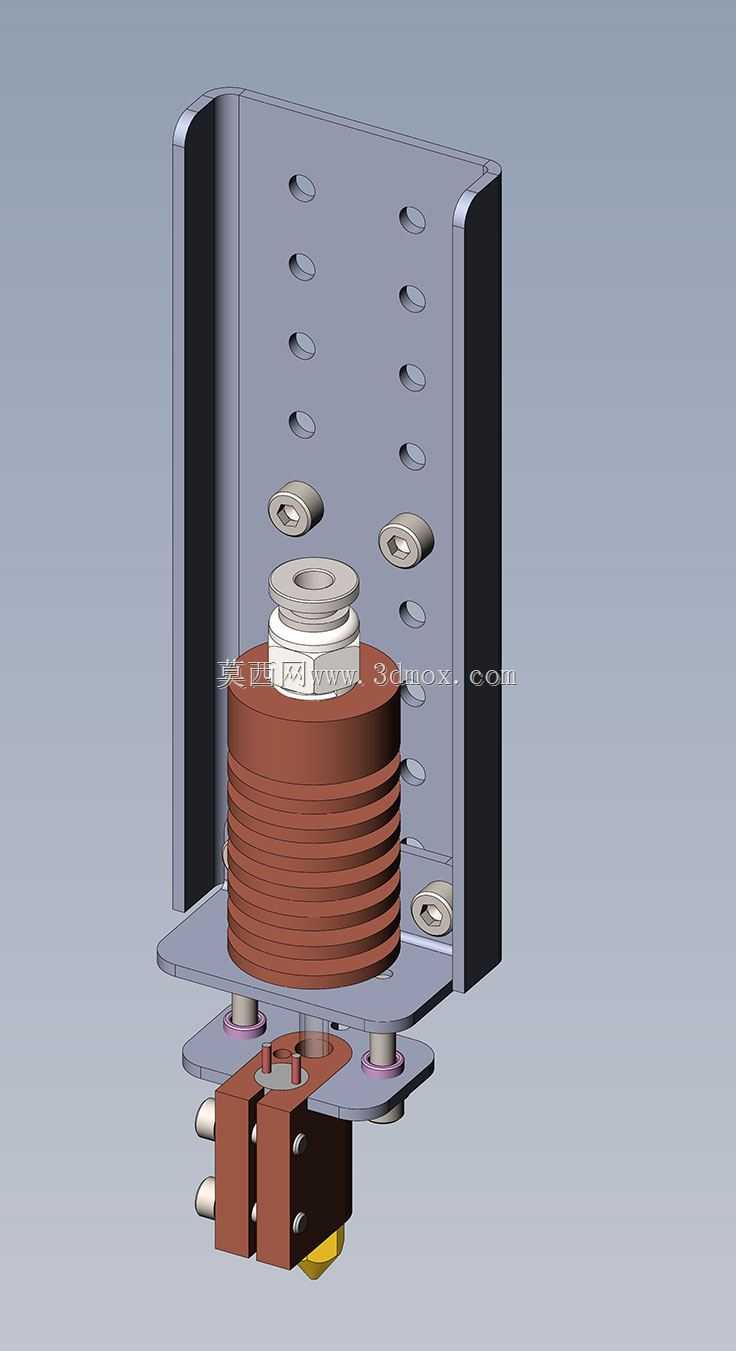

　　从设计思路来看，整个组件采用模块化安装思路，配套的U型金属安装支架预留了多组不同高度的安装孔位，可适配不同挤出机构的安装高度需求，支架两侧的翻边结构做了折弯加强处理，既可以提升支架自身的结构刚性，避免热端工作时的振动导致打印精度下降，也能在一定程度上形成半封闭的散热空间，引导空气沿散热器肋片方向自然流动，提升被动散热的效率。热端的加热块、喷嘴、散热器、送料接头均采用同轴度设计，保证耗材送料路径的顺畅，减少送料阻力带来的挤出不均问题。

　　从安装边界与尺寸适配角度看，该热端组件的安装支架采用标准的20mm间距安装孔位，可直接适配市面上多数采用2020、2040铝型材框架的桌面级3D打印机，不需要额外做转接件设计；整个热端组件从安装支架顶面到喷嘴下端的总高度控制在常规近程挤出热端的通用尺寸范围内，替换原有带风扇热端时不需要重新调整打印平台的Z轴限位高度，可实现直接替换安装。散热器部分的肋片外径与安装支架的内部宽度预留了足够的安全间隙，不会因为热胀冷缩产生结构干涉，加热块部分的安装位置与支架下端面预留了足够的操作空间，方便后期更换喷嘴、清理加热块残留耗材时的工具操作，不需要拆卸整个热端组件即可完成日常维护操作。
