在桌面级FDM3D打印机的长期运维场景中,挤出机与热床的功率输出回路故障是占比极高的失效点,原厂板载贴片MOSFET受限于PCB散热面积、安装空间的约束,持续通过大电流时容易出现过热击穿、输出失控的问题,轻则导致打印中断、料件报废,重则引发热端持续升温带来的安全隐患。这款针对闪铸Creator Pro机型设计的MOSFET模块支架,正是为解决这类板载功率器件可靠性不足的改装需求开发,核心作用是将原主板上承载挤出机、热床功率输出的MOSFET回路,转移至外置的通用型大功率MOSFET模块上,通过外置模块更大的散热面积、更强的载流能力,分担主板的功率负载,从结构层面降低主板功率回路的发热与失效概率。

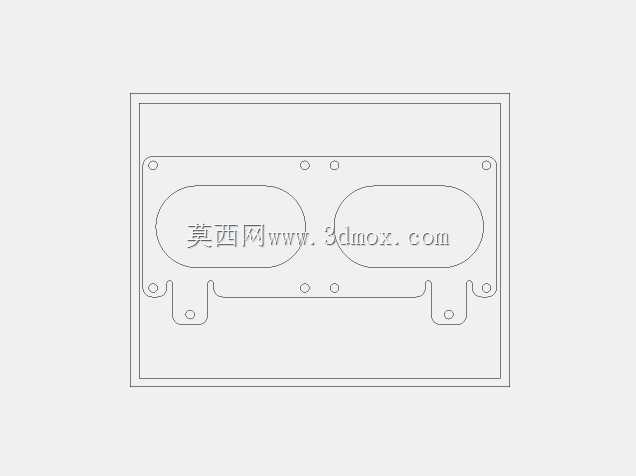

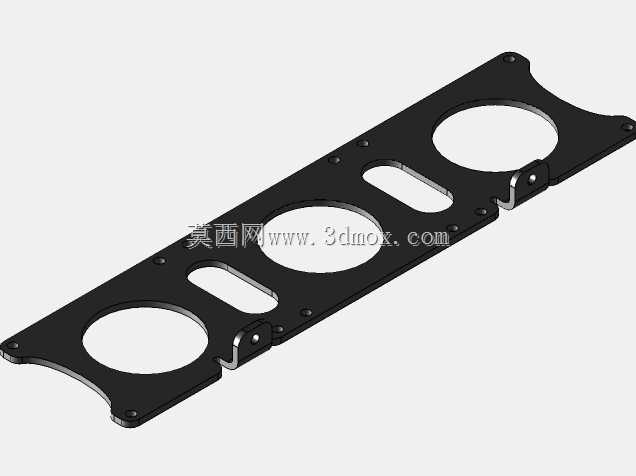

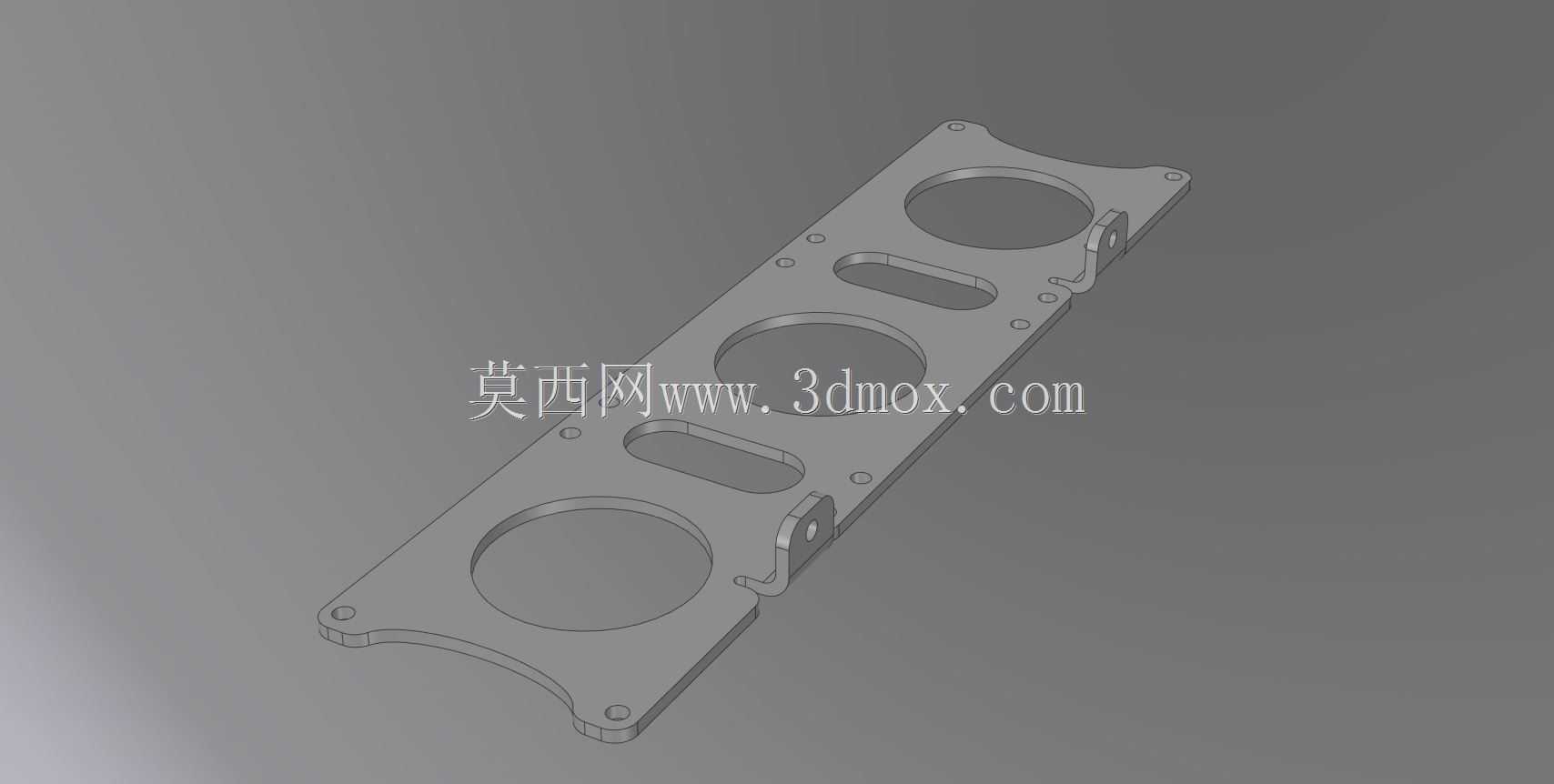

从实际安装适配的角度看,支架的安装位置选定在设备前面板显示屏后方的下部隔腔,这个区域属于原厂结构预留的闲置空间,不会干涉显示屏的正常排线走位,也不会和底盖的安装卡扣、加强筋产生位置冲突,仅需2颗标准紧固件即可将支架连同固定好的MOSFET模块锁定在底架对应的安装孔位上,不需要对原厂机身结构做破坏性的切削、打孔改造,普通用户按照改装指引即可完成装配。支架的外形轮廓完全贴合隔腔的内部边界,预留的圆形避让位对应机身原有步进电机的尾部凸起,长条型开槽则对应机身内部的走线通道,方便MOSFET模块的输入输出线束规整排布,避免线束和运动部件产生刮蹭干涉。

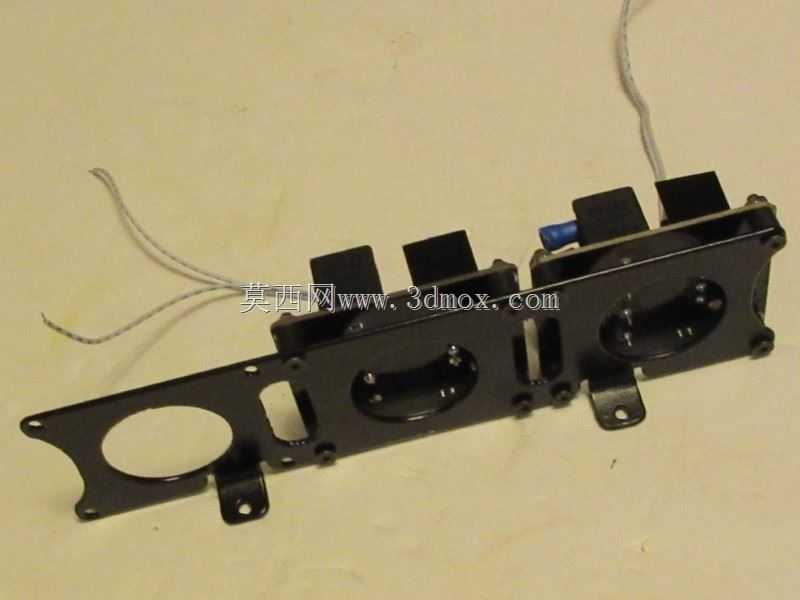

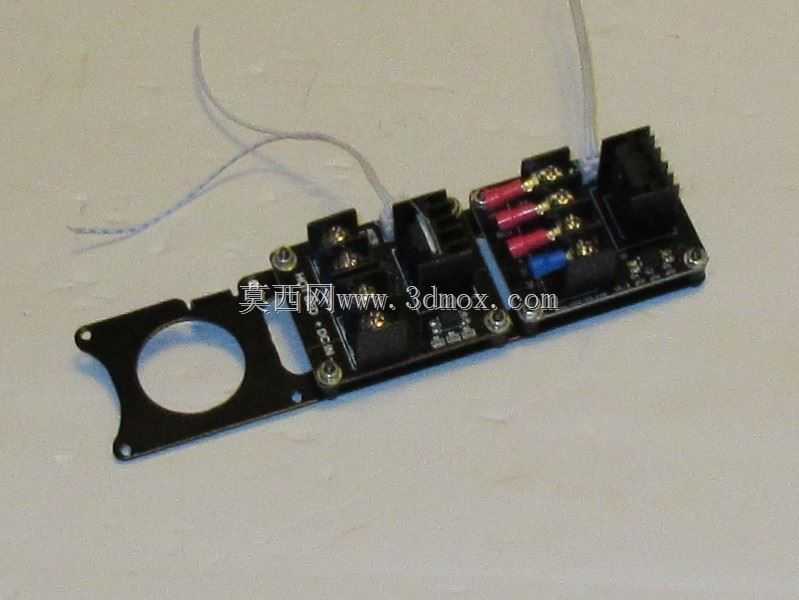

设计过程中充分考虑了外置MOSFET模块的信号适配问题,支架的安装平面预留了通用MOSFET模块的固定孔位,孔位间距匹配市面上主流的重型通用MOSFET模块安装尺寸,模块固定后信号端朝向机身内侧的主板方向,功率输出端朝向热床、挤出机的走线侧,最大程度缩短线束长度,减少线损带来的功率衰减。针对原厂主板3V控制信号和部分通用MOSFET模块12V/24V驱动信号不匹配的问题,支架上预留了附加电阻的焊接固定位,用户可根据选用的模块参数,在对应位置加装1个适配电阻完成信号电平匹配,不需要额外飞线、固定附加元件,避免改装后内部线束杂乱带来的短路风险。
从长期使用的验证情况来看,采用该支架完成MOSFET外置改装的设备,在持续高负荷打印工况下,主板功率回路的温升可降低四十摄氏度以上,外置MOSFET模块通过自身散热片即可将工作温度控制在安全区间,连续数千小时运行未出现功率回路失效问题。支架本身可采用金属板材激光切割后做涂层处理,也可采用耐高温工程材料通过3D打印制作,两种加工方式都能满足长期使用的强度与耐温需求,金属材质版本的散热传导效果更优,可辅助MOSFET模块降低工作温度,3D打印版本则更适合用户自行快速制作、迭代调整。支架的安装平面做了下沉处理,MOSFET模块固定后表面和支架平面保留1mm左右的间隙,可根据需求填充导热硅胶垫,将模块工作时产生的部分热量传导至支架本体进一步扩散,提升长时间工作的稳定性。
走线布局上,支架两侧预留的线束卡位可将控制信号线、功率输出线分别规整固定,信号线远离功率线排布,减少大电流通断时对控制信号的电磁干扰,避免出现温度采集不准、加热控制异常的问题。支架的边缘做了圆角处理,不会割伤安装过程中的线束绝缘层,所有固定孔位都做了沉头设计,紧固件安装后表面和支架平面齐平,不会凸起刮蹭周边的机身结构与线束。针对不同用户选用的不同规格MOSFET模块,支架的固定孔位做了长圆孔微调设计,可在小范围内调整模块的安装位置,适配不同长度、不同接线端子布局的通用MOSFET模块,降低用户的配件选型门槛。
