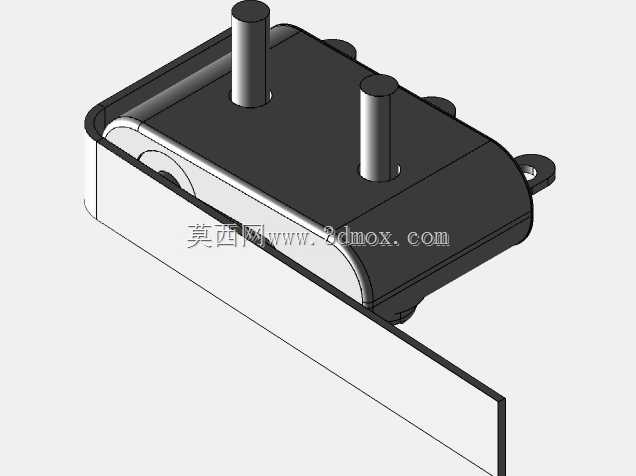

霍尼韦尔11HM1型密封式微动开关结构

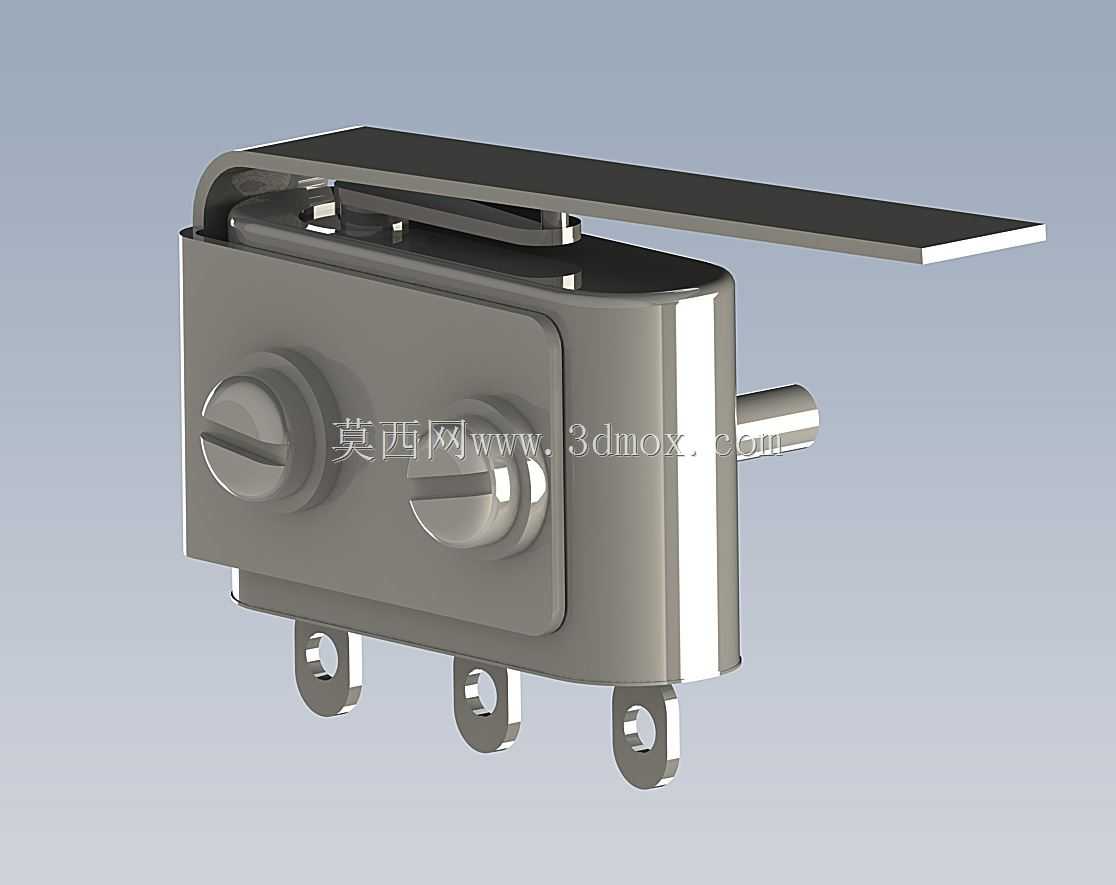

　　在工业控制回路的信号采集、位置触发场景里，这类带密封结构的微动开关一直是恶劣工况下的首选元件，不同于普通敞开式微动开关仅能在洁净干燥的柜内环境使用，这款密封结构的开关可以应对存在粉尘、轻度溅油、凝露的户外或者设备外露安装位置，比如工程机械的操作机构限位、农用设备的舱门到位检测、工业门体的位置触发，甚至部分有防潮要求的特种设备内部信号反馈，都能看到同结构产品的应用。从实际使用的角度看，这类开关的核心功能是通过外部执行件压合顶部的触发拨片，带动内部的触点机构完成通断动作，输出开关量信号给后端的控制单元，因为做了整体密封设计，外部的水汽、粉尘不会侵入到内部触点腔室，能避免触点氧化、积尘导致的接触不良问题，大幅提升复杂工况下的动作可靠性，减少设备运维过程中因为开关失效导致的非计划停机。从结构设计的思路来看，这款开关的主体采用了一体式冲压折弯的金属壳体，壳体接缝位置做了压合密封处理，侧面的动作顶杆位置设置了密封衬套，顶部的拨片采用了弹性金属片材质，拨片和壳体的衔接位置同样做了密封填充，整个壳体除了底部的三个安装固定脚之外，没有外露的拼接缝隙，能满足常规工业场景的IP防护等级要求。壳体正面设置的两个一字槽紧固件，是用来锁紧壳体前盖的，装配的时候可以通过这两个紧固件把前盖和主体壳体压合到位，挤压内部的密封胶圈实现周向密封，后期如果需要检修内部触点，也可以拆开这两个紧固件打开前盖，不过实际工程应用中这类密封开关一般都是整体更换，很少做现场拆解维修，

　　避免破坏密封结构导致防护失效。底部的三个带安装孔的固定支脚，是和主体壳体一体冲压成型的，支脚的安装孔位间距、孔径都做了标准化设计，适配行业内同规格密封开关的安装尺寸，设备做备件替换的时候不需要重新打孔调整安装位，直接对位固定即可，能大幅缩短现场更换的停机时间。顶部的长条形触发拨片采用了悬臂式结构，拨片的长度覆盖了更大的触发接触范围，不需要外部执行件精准对准触发点，只要执行件在拨片的长度范围内压合，都能可靠触发开关动作，这种设计对于安装精度不高的工程现场非常友好，能降低安装调试的对位难度，避免因为安装偏差导致的触发失效。侧面伸出的金属顶杆是内部触点机构的动作延伸端，除了顶部拨片触发之外，也可以通过侧向压合这个顶杆来触发开关动作，

　　适配不同安装方向的触发需求，不管是从上往下压合，还是从侧面水平推动，都能实现可靠的通断切换，给设备结构设计留出了更多的布置空间。从安装边界的尺寸来看，这款开关的整体宽度、高度都控制得非常紧凑，主体壳体的厚度较薄，即使是在设备内部安装空间局促的位置，比如狭窄的机构缝隙、小型操作手柄的旁边，都能顺利布置安装，不会和周边的运动部件产生干涉。三个安装支脚是从壳体底部向下延伸的，安装的时候开关主体和安装面板之间会留出微小的间隙，既可以避免安装面不平整导致的壳体受力变形，也能让壳体底部的空气保持流通，减少凝露在壳体底部积存的风险。在实际选型应用的时候，需要注意触发拨片的压合行程不能超过开关的额定行程，否则会导致内部弹性机构产生塑性变形，

　　缩短开关的使用寿命，同时接线的时候要注意引线位置的密封处理，虽然开关本体做了密封结构，如果引线入口位置没有做好密封，水汽还是会顺着引线缝隙侵入开关内部，这点是很多现场安装容易忽略的细节。另外这类密封开关的触点负载能力属于信号级范畴，不能直接用来驱动大功率的执行元件，一般都是先把信号传给PLC或者继电器，再通过继电器来控制负载回路，如果直接用开关通断大电流，很容易造成触点烧蚀，导致开关提前失效。从三维建模的角度来看，这款开关的结构细节还原度直接影响整机设备虚拟装配的干涉检查结果，尤其是顶部拨片的活动行程范围、底部安装孔的位置度、侧面顶杆的伸出长度，这些尺寸如果建模出现偏差，在做整机运动仿真的时候就会出现误判，要么判断为存在干涉，要么判断为触发距离不足，影响整个设计的验证准确性。建模的时候需要注意壳体的圆角过渡细节，这类冲压成型的金属壳体边角都不是直角，都有对应的冲压圆角，如果把边角建成直角，不仅不符合实际加工工艺，在做装配的时候也会出现边角和周边零件的虚假干涉，给后续的工程图输出、BOM统计带来不必要的麻烦。
