低压配电用母线支撑绝缘固定构件

　　在低压配电系统的柜内布线场景中，多相母线的排布固定一直是影响配电安全与运维效率的核心环节，这类长条形多点位支撑绝缘件，正是为解决密集母线排布时的相间绝缘、承重固定、安装对齐需求而设计的结构件。从实际工程应用来看，这类构件主要部署在低压进线柜、电容补偿柜、母联柜等柜型的母线舱内，承担着每相铜排或铝排的垂直/水平方向承重，同时隔绝带电母线与接地柜体、不同相序母线之间的导电通路，避免因母线形变、位移引发的相间短路、接地故障等问题。

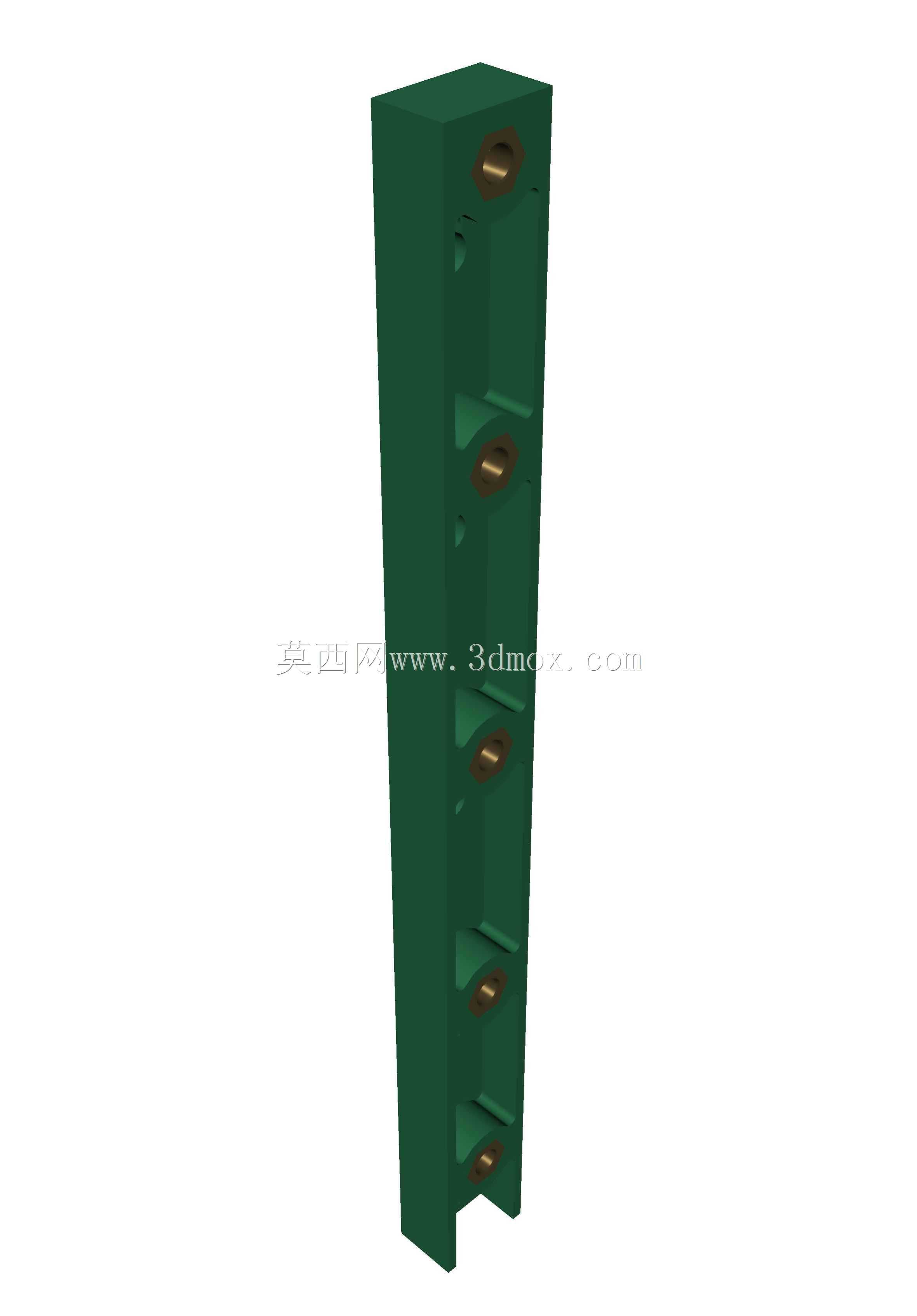

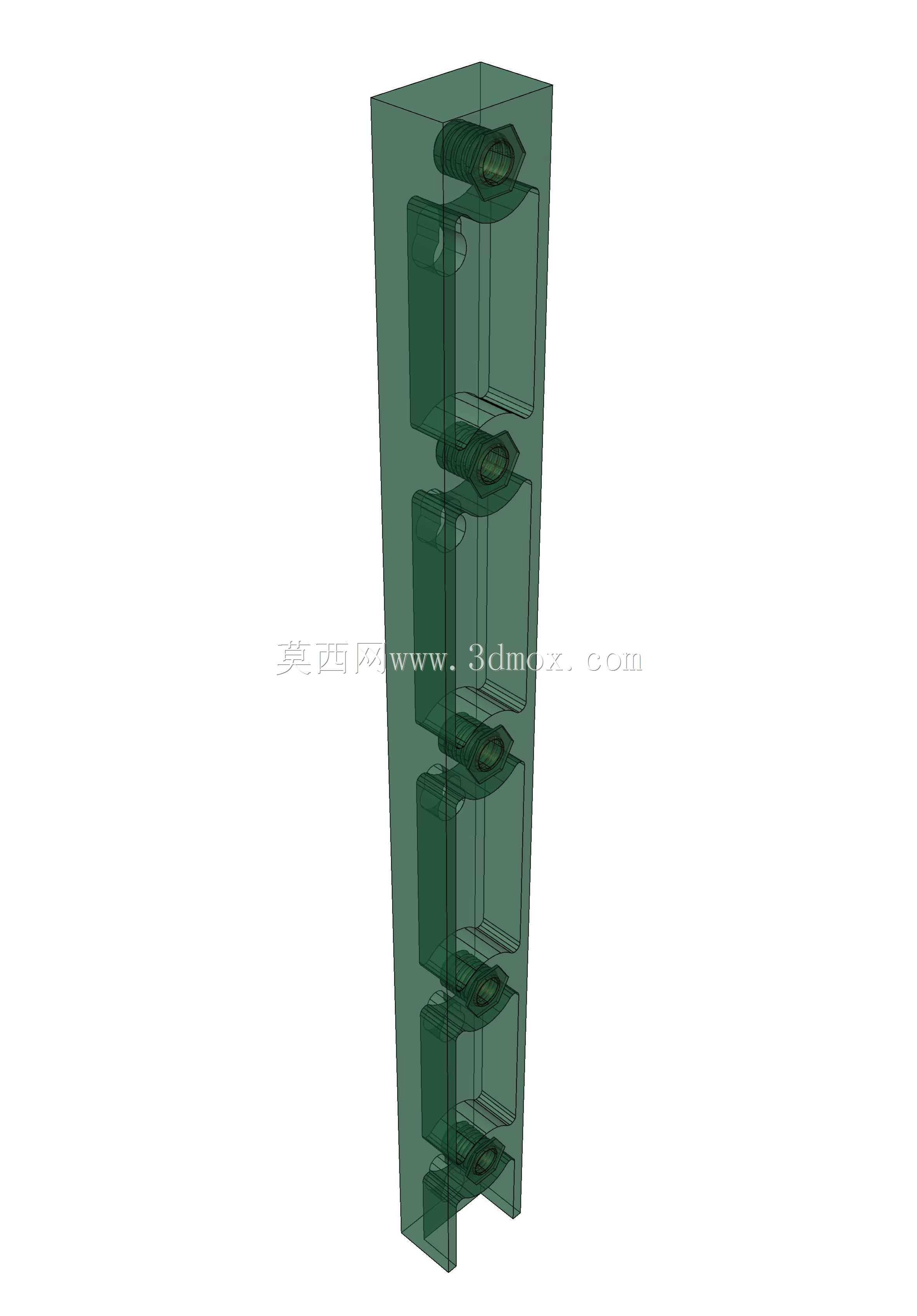

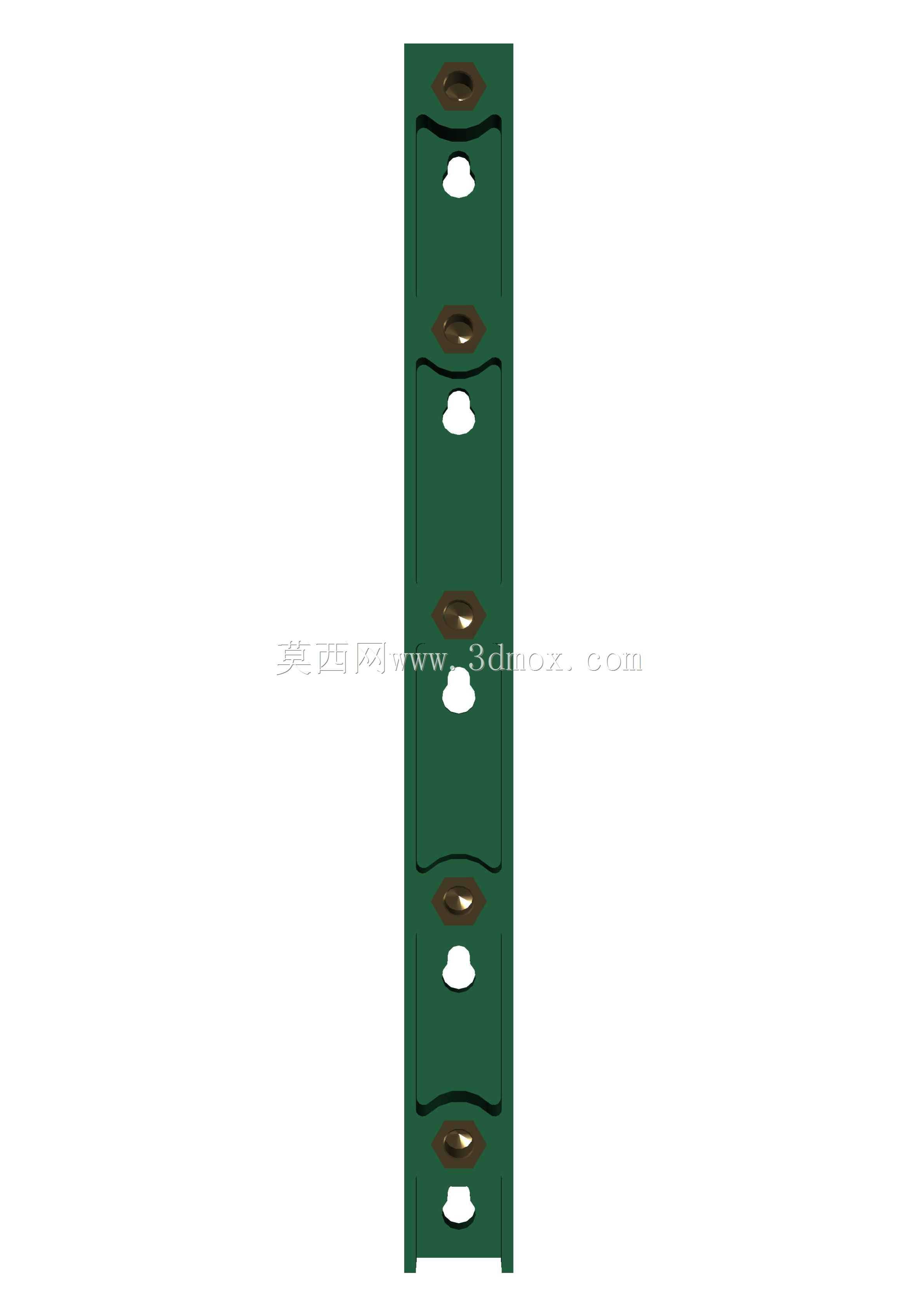

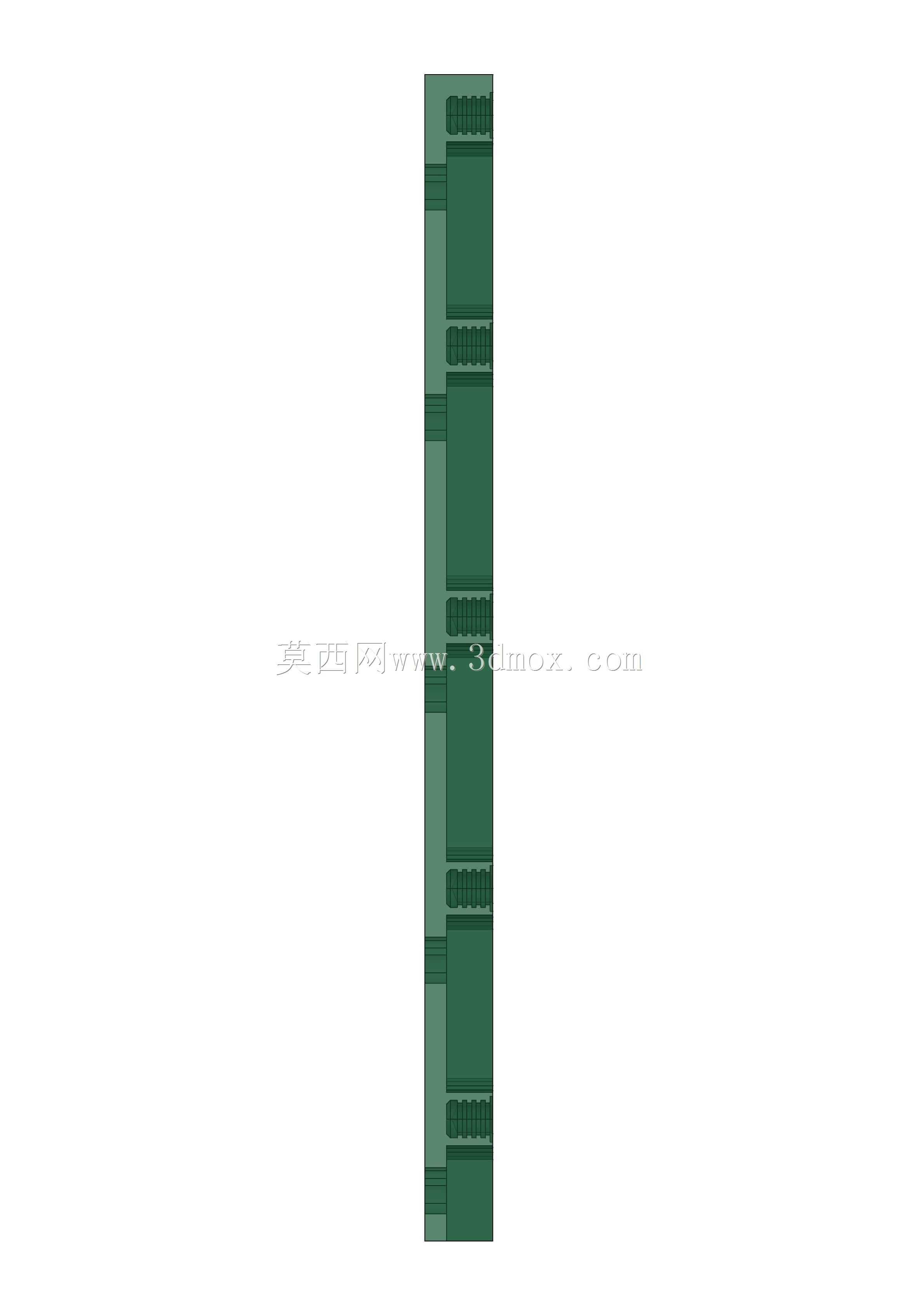

　　从结构设计逻辑来看，该构件采用长条形立式排布结构，沿长度方向均匀设置了五组嵌装金属嵌件的安装点位，每个点位对应一相母线的固定位置，点位间距严格匹配低压配电系统常规相间距要求，既保证了不同相序母线之间的爬电距离满足电气安全规范，也让多根母线的排布保持整齐平行，减少母线因自身重力产生的挠度变形。构件主体采用绝缘模压材质一体成型，整体截面为带加强筋的槽型结构，背部的凹槽结构既可以减少材料用量降低自重，也能在安装时与柜内安装梁形成嵌合定位，避免构件在长期受母线重力、短路电动力冲击时出现横向位移。每个安装点位的金属嵌件都采用预埋注塑工艺固定在绝缘主体内部，嵌件内孔带内螺纹，安装时无需额外加装螺母，直接通过螺栓即可将母线压接在构件表面，大幅提升柜内装配的作业效率，同时金属嵌件的存在也避免了螺栓直接拧入绝缘材质导致的螺纹滑牙、开裂问题，提升长期使用的结构可靠性。

　　从安装边界与尺寸适配角度来看，该构件的整体长度适配常规低压柜的母线舱竖向安装空间，安装时可通过构件上下端的固定孔直接锁附在柜内的安装横梁或C型材立柱上，无需额外设计转接支架。构件的宽度方向尺寸控制在合理范围，不会过度占用柜内的布线空间，相邻安装点位之间的绝缘隔挡凸起，进一步拉长了不同相序固定点之间的爬电路径，即使在潮湿、多尘的配电房环境下，也能有效避免表面爬电引发的绝缘失效问题。构件的外露表面做了光滑无毛刺处理，没有尖锐棱角，一方面避免安装过程中划伤施工人员、划破母线绝缘层，另一方面也减少表面积灰，降低长期使用后的绝缘性能衰减速率。

　　在实际选型适配过程中，这类支撑件的点位数量、点位间距需要匹配对应柜型的母线相数、额定电流对应的母线规格，大电流规格的母线因为自身重量更大，还需要对应加密支撑件的排布间距，避免母线在短路电流冲击下产生过大的电动力形变。该结构的设计充分考虑了配电设备批量生产的装配便利性，所有安装孔位的位置度公差控制在合理范围，即使是批量装配也能实现快速对位，不需要现场扩孔、打磨调整，适配低压配电设备规模化生产的工艺要求。同时绝缘材质的选型兼顾了耐热性与抗老化性能，能够长期承受母线正常运行时的温升，不会因为长期受热出现材质脆化、绝缘性能下降的问题，在设备全生命周期内保持稳定的支撑与绝缘性能。
