实验室真空干燥器具结构设计

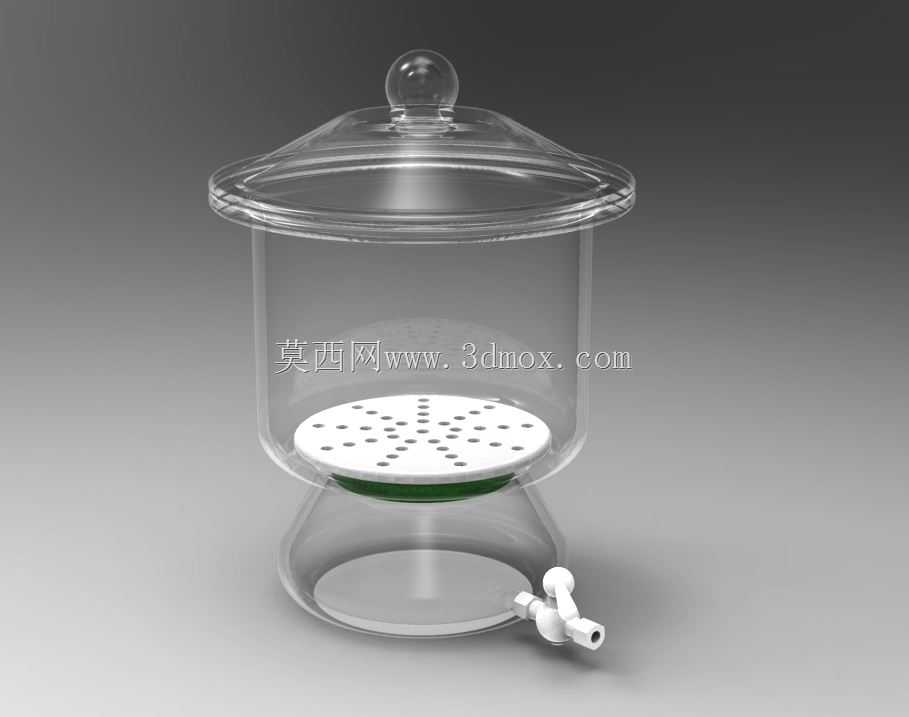

　　在化工、材料、生物医药类实验室的日常样品处理流程中，干燥存储是贯穿样品前处理、试剂保存、成品留样全环节的基础操作，这类带抽气接口的玻璃干燥器，是替代传统敞口式干燥皿、解决高湿敏性样品存储失效问题的核心器具。不同于普通依靠硅胶吸湿的常压干燥器，这款结构在设计时首先考虑了低负压环境下的密封可靠性，整个腔体采用上下分体式玻璃结构，上盖与腔体接触的磨口面做了高精度的贴合处理，配合磨口处均匀涂抹的真空脂，可在-0.09MPa的常规实验负压下保持24小时以上漏率低于10Pa/s，完全满足易氧化、易潮解样品的长期存储需求。

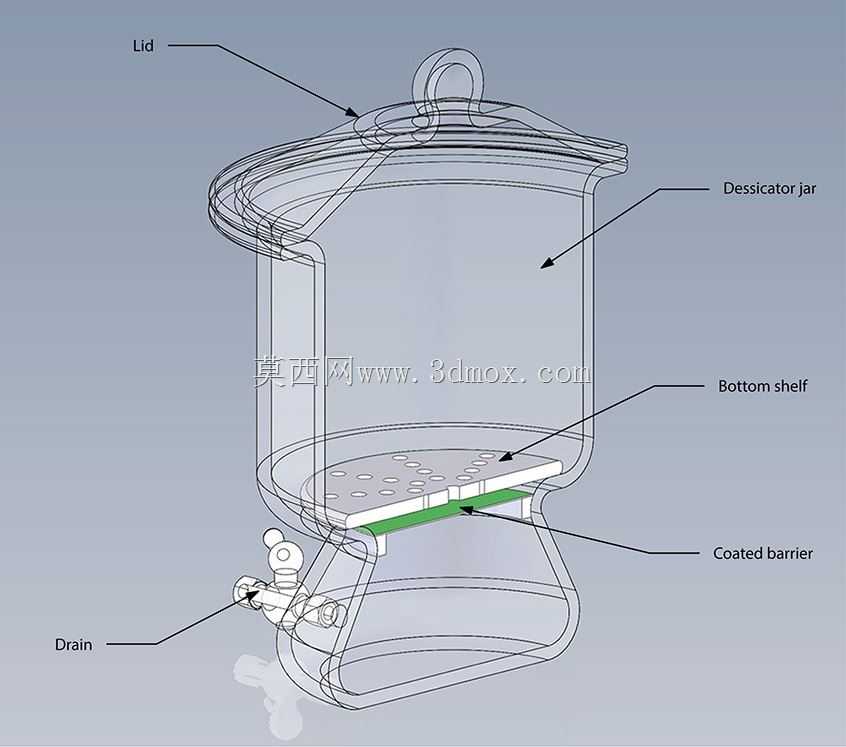

　　从结构布局来看，腔体中部设置的带孔置物板是核心功能分区部件，板上的通孔采用错位排布设计，既保证上下腔体的气流通畅，又能避免小尺寸样品从孔位掉落至下部腔体；下部腔体为储液区，区别于传统干燥器直接放置固体硅胶的设计，这款结构在下部腔体预留了排水阀接口，当采用亲水/疏水屏障替代传统固体吸湿剂时，吸湿过程中凝结的液态水可顺着腔体锥面汇集到底部，通过侧置的两通排水阀在不破坏腔体内负压环境的前提下完成排水，大幅减少了传统干燥器需要频繁开盖更换硅胶、破坏内部干燥环境的操作痛点。

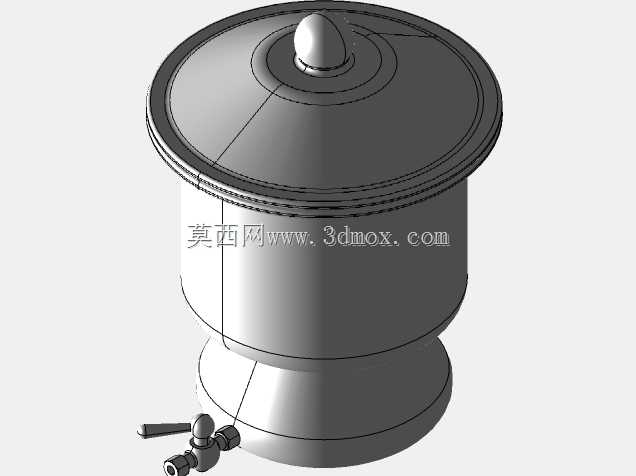

　　设计过程中针对玻璃部件的受力特性做了专项优化，上盖顶部的球形提手采用与盖体一体吹制的结构，避免了粘接式提手在负压工况下易脱落的风险，提手的球面弧度经过反复调整，既保证握持施力时的舒适度，又能避免开盖时应力集中导致的玻璃开裂；下部腔体的收腰锥面角度设置为15度，一方面保证凝结水可以顺畅流向底部排水口，另一方面提升了整个玻璃腔体的结构刚性，在承受内外压差时，锥面结构可将压力均匀分散到整个侧壁，相比直筒结构抗负压变形能力提升40%以上。侧置的排水阀采用聚四氟乙烯材质的阀芯，与玻璃腔体的连接部位做了磨口密封处理，阀门的旋柄长度经过优化，佩戴丁腈实验手套时也可轻松完成开闭操作，不会出现打滑问题。

　　从安装与使用边界来看，这款干燥器的整体外径适配实验室常规的通风橱内部置物架尺寸，放置时底部的平面底座可与实验台台面完全贴合，无需额外固定支架；上盖与腔体的配合间隙控制在0.1mm以内，开合时只需水平推移即可完成密封，无需像传统干燥器那样反复转动盖体找正密封位。在实际应用场景中，这款干燥器既可以用于存放称量后的恒重样品、避免样品在冷却过程中吸收空气中的水分导致称量误差，也可以连接实验室常用的循环水式真空泵，对内部样品进行低温真空干燥，处理那些高温下易分解、易氧化的热敏性样品；对于需要长期存储的标准物质、金属标样、电子元器件等易受潮物件，这款结构也能提供稳定的低湿存储环境，相比电子防潮箱，它无需供电、无运行噪音，可在无电源的实验场地、野外采样现场临时使用。

　　建模过程中针对玻璃材质的壁厚做了统一规范，所有玻璃部件的壁厚控制在3-5mm之间，既保证足够的结构强度，又避免壁厚过大导致整体重量过重、拿取时滑脱的风险；置物板的边缘做了圆弧倒角处理，取放时不会划伤玻璃腔体内壁，也不会割伤操作人员的手套。整个结构没有多余的复杂零件，所有功能部件都集成在玻璃腔体与配套的小阀门上，日常维护时只需拆开排水阀做定期清洁，磨口面定期补涂真空脂即可，长期使用的维护成本极低。在实验室布局规划时，这类干燥器的放置位置需要避开阳光直射与热源，避免腔体内外温差过大导致的密封失效，建模时预留的外部尺寸余量，也方便用户根据自身需求加装外部保温套，进一步提升低温环境下的干燥稳定性。
