中压室内支撑绝缘子结构设计方案

　　在10kV-35kV电压等级的户内配电系统中，支撑绝缘子是承担带电导体对地绝缘、机械载荷固定的核心基础部件，这款适配室内安装场景的支撑绝缘件，从结构设计到安装适配都围绕户内配电场景的实际工况做了针对性优化。日常运维场景里，这类绝缘子常被用在中压开关柜母线仓、环网柜进线间隔、户内预装式变电站的高压舱内，既要承载铜排、母线等导电部件的静态重量，还要耐受开关分合闸时的短时机械振动，同时在长期带电运行中保持足够的爬电距离，避免凝露、积尘引发的沿面闪络故障。

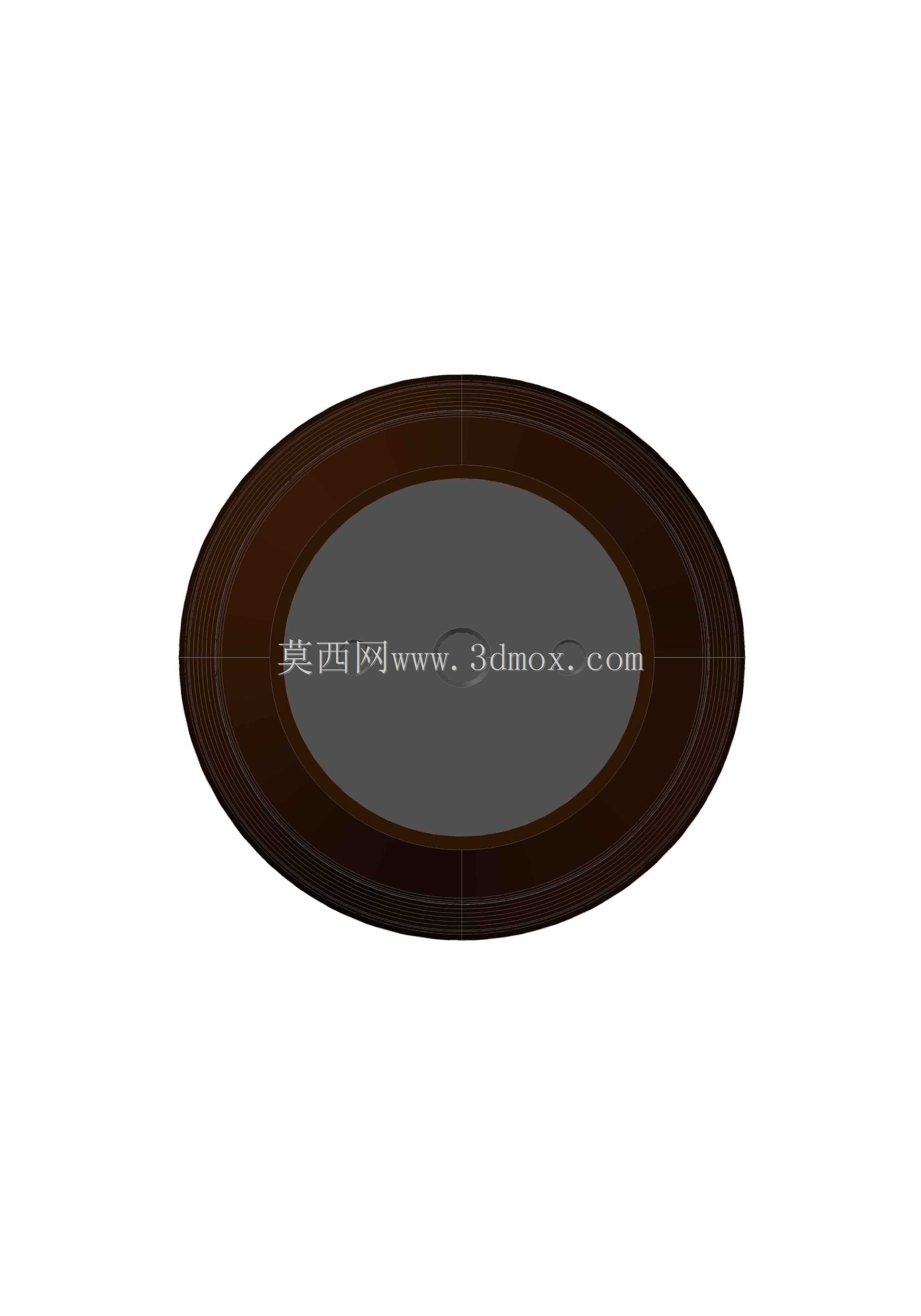

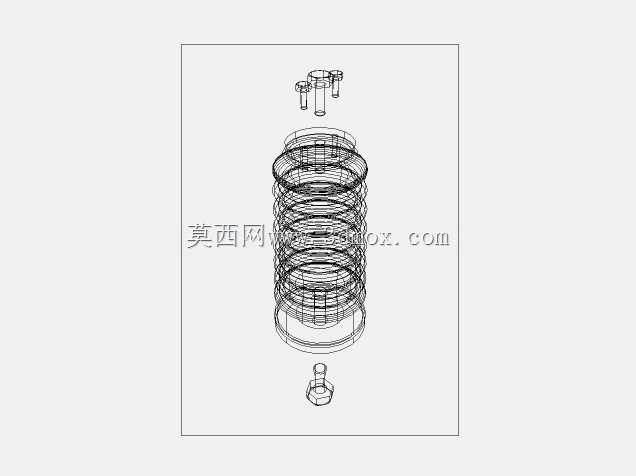

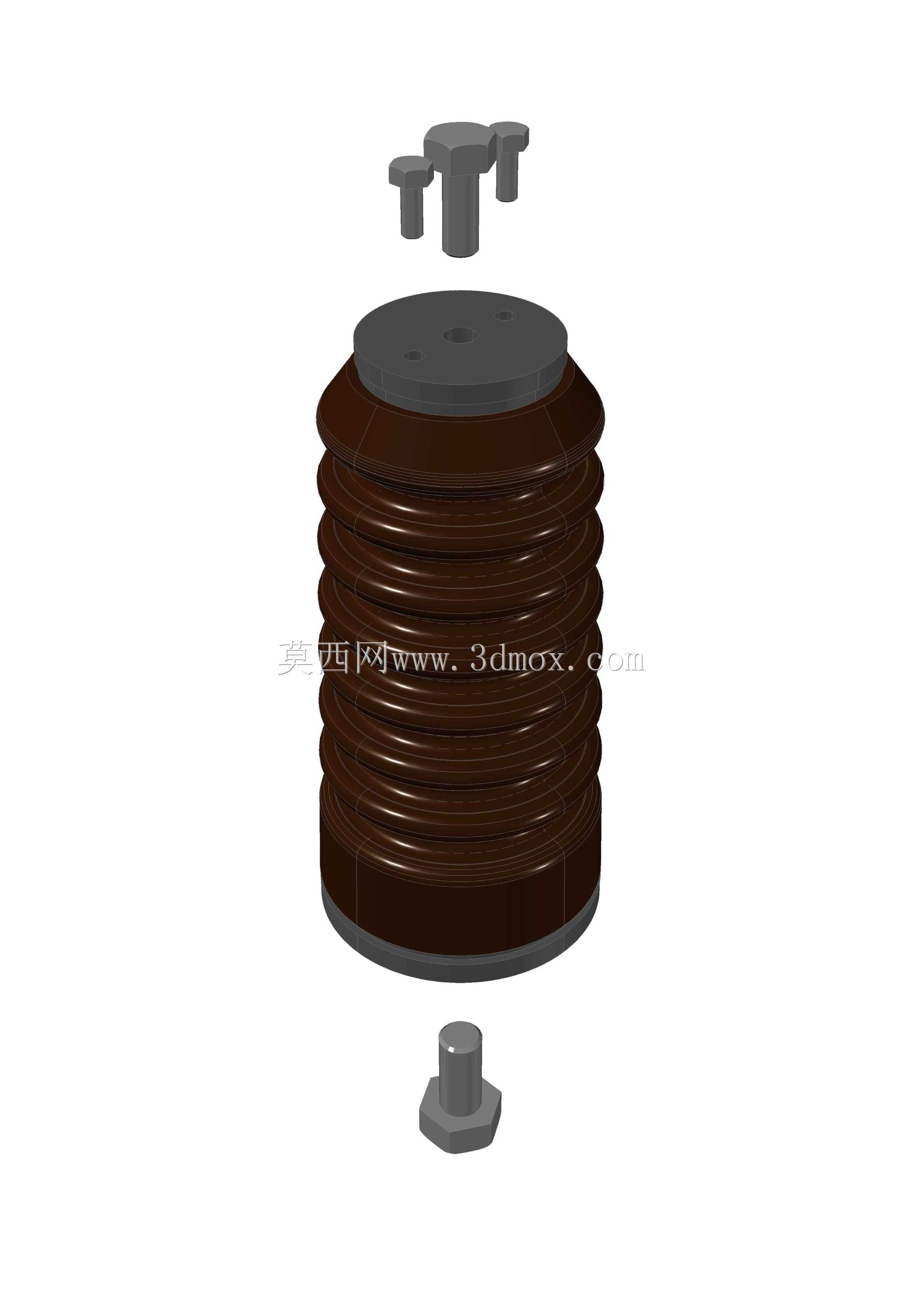

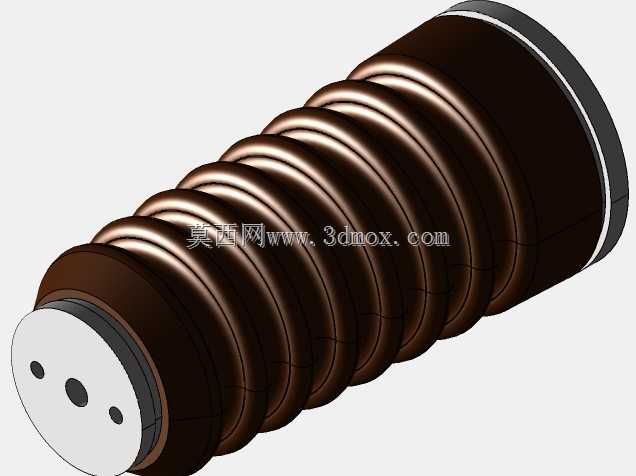

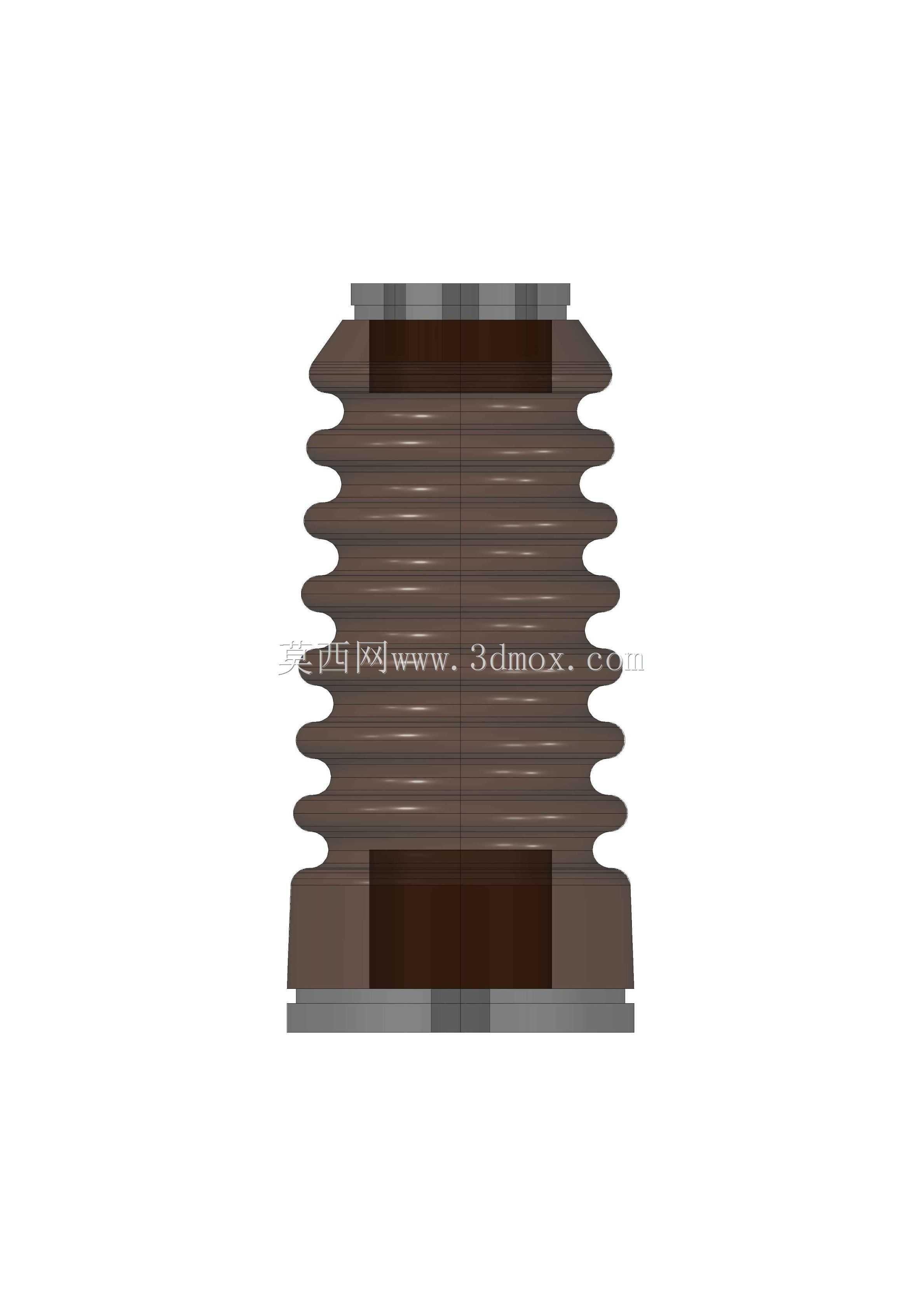

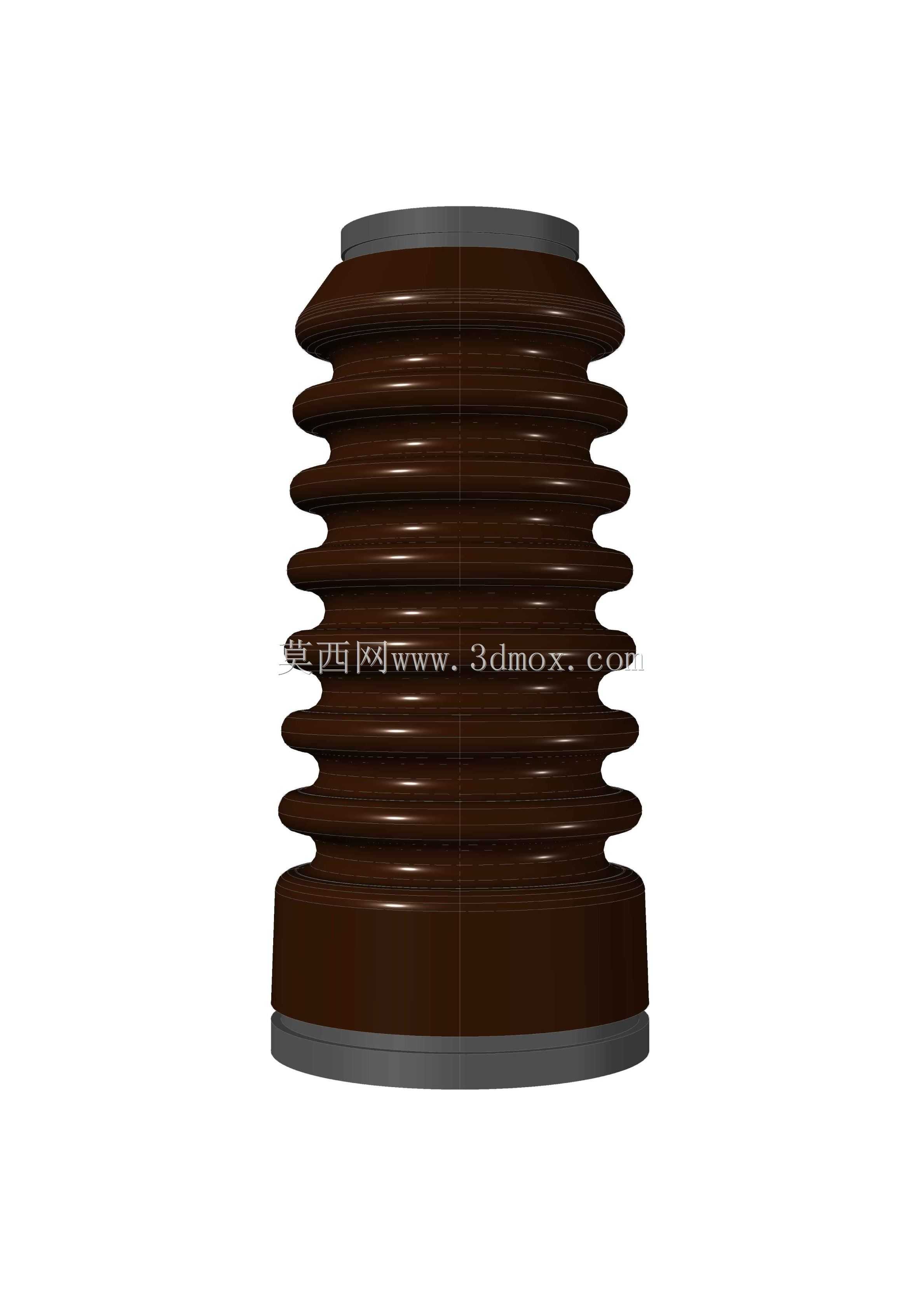

　　从结构设计逻辑来看，这款绝缘子采用了多伞裙的柱式主体结构，伞裙的凸起棱边并非随意设置，每一圈伞裙的间距、伸出长度都匹配中压户内环境的绝缘要求，既可以拉长沿绝缘件表面的爬电路径，又不会因为伞裙过密导致积尘难以自然脱落，适配室内无直接雨淋、但存在浮尘、温差凝露的运行环境。主体绝缘部分采用棕褐色的绝缘材质结构，上下两端的金属嵌件是整个部件的受力核心，上端的金属端盖预留了对应规格的安装孔位，用来和待固定的导电母排、设备带电端做刚性连接，下端的金属固定座采用单螺栓锁紧结构，安装时只需要在安装梁上预留对应尺寸的通孔，从下方穿入螺栓拧紧即可完成固定，相比多螺栓固定的绝缘子，这种结构在柜内狭窄空间里的安装效率更高，也减少了对位偏差带来的安装应力。

　　设计过程中首先明确了安装边界的约束条件：绝缘子整体高度适配常规中压柜内的相地安全距离要求，不会因为绝缘件高度不足导致带电端对接地柜体的空气间隙不够，也不会因为高度过高挤占柜内的母线布置空间。上端金属端盖的安装孔位间距匹配行业通用的母排安装尺寸，不需要额外做转接排就可以直接适配标准规格的铜排固定，下端固定螺栓的规格、外露长度也做了统一适配，和常用的柜内安装梁、绝缘子安装支架的开孔尺寸完全匹配，选型时不需要额外改孔。配套的顶部固定螺栓采用了防松结构设计，在设备长期运行产生微振动的情况下，也不会出现连接松动导致的母排移位、接触电阻变大的问题。

　　从功能特性上看，这款绝缘子的机械强度可以满足常规中压母排的支撑需求，静态载荷下不会出现绝缘件开裂、金属嵌件脱出的问题，绝缘部分的材质耐老化性能适配室内长期运行的温度范围，在柜内常规的工作温升条件下，不会出现材质变形、绝缘性能下降的情况。和户外绝缘子相比，这款产品没有设置防雨裙、大倾角的伞面结构，整体结构更紧凑，更适合柜内有限的安装空间，同时伞裙的数量和尺寸刚好满足户内环境的爬电比距要求，不会出现性能冗余带来的成本浪费，也不会因为爬距不足留下绝缘隐患。

　　建模过程中对金属嵌件和绝缘主体的配合位置做了细节还原，嵌件和绝缘部分的结合面做了滚花、卡槽结构的设计，保证两者结合牢固，在承受安装扭矩、外部载荷的时候不会出现相对转动或者脱落。上下端面的平面度也做了对应设计要求，安装后可以保证和母排、安装梁的面接触，避免点接触导致的局部应力集中，减少绝缘件受外力破损的概率。对于结构设计人员来说，这款绝缘子的三维模型可以直接导入配电设备的整体装配中，用来校验母排布置的安全距离、安装孔位的对位情况，提前排查安装干涉问题，不需要再从零开始建模测绘，能大幅缩短柜内结构设计的周期；对于设备选型人员来说，可以通过模型直观确认安装尺寸、结构形式是否适配现有柜体的安装条件，避免选型错误导致的现场安装返工。
