墙面安装三角加强筋金属支撑支架

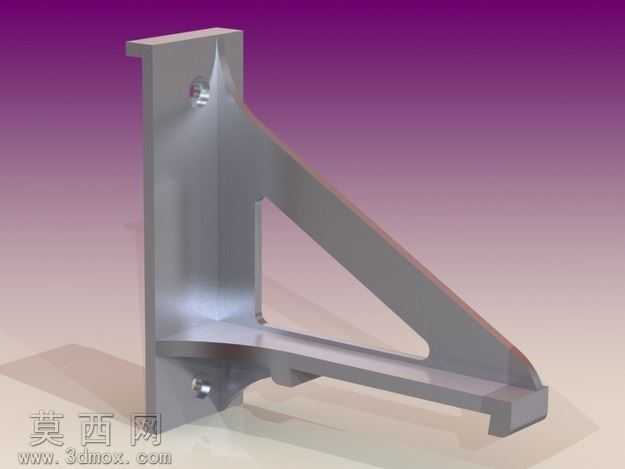

本支架采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的力学合理性与安装适配性，首先绘制底部安装底板的二维草图，精准定位两个安装孔的中心距与孔径尺寸，通过拉伸特征生成带安装沉孔的底板实体，保证安装时螺栓头部可完全沉入沉孔内，避免突出平面影响安装贴合度。随后构建主支撑立板结构，立板与底板采用垂直相交的一体化连接设计，在二者的连接转角处添加渐变式圆角过渡，消除直角连接带来的应力集中问题，提升整体结构的抗弯折能力。为进一步提升支架的承重性能，在立板与底板之间增设三角形加强筋结构，加强筋的厚度与立板保持一致，侧边与立板、底板完全融合，形成稳定的三角受力结构，可将立板承受的竖向载荷均匀传递到底板上，避免立板受载后发生形变。立板顶部设计有适配安装的卡槽结构，可与待支撑构件快速定位卡合，降低现场安装的对位难度。材质方面模拟常用的碳素结构钢材质，渲染时赋予金属哑光磨砂质感，还原金属机加工后的真实表面效果，通过环境光遮蔽效果凸显结构的转角、加强筋与安装孔的细节层次，渲染视角选取斜45度俯视角度，可同时完整展示底板安装面、立板支撑面、三角加强筋以及顶部卡槽的全部结构特征。设计过程中充分考虑墙面安装的实际使用场景，底板的平面度、安装孔的位置公差均按照通用五金配件的加工精度要求设定，保证生产加工后可直接与墙面膨胀螺栓配合安装，三角加强筋的结构设计在保证承重能力的同时，尽可能减少材料的使用，兼顾结构强度与轻量化需求，整体结构无冗余设计，所有特征均服务于支撑承重与便捷安装的核心功能，可广泛用于墙面置物、设备固定等多种需要侧向支撑的安装场景。
