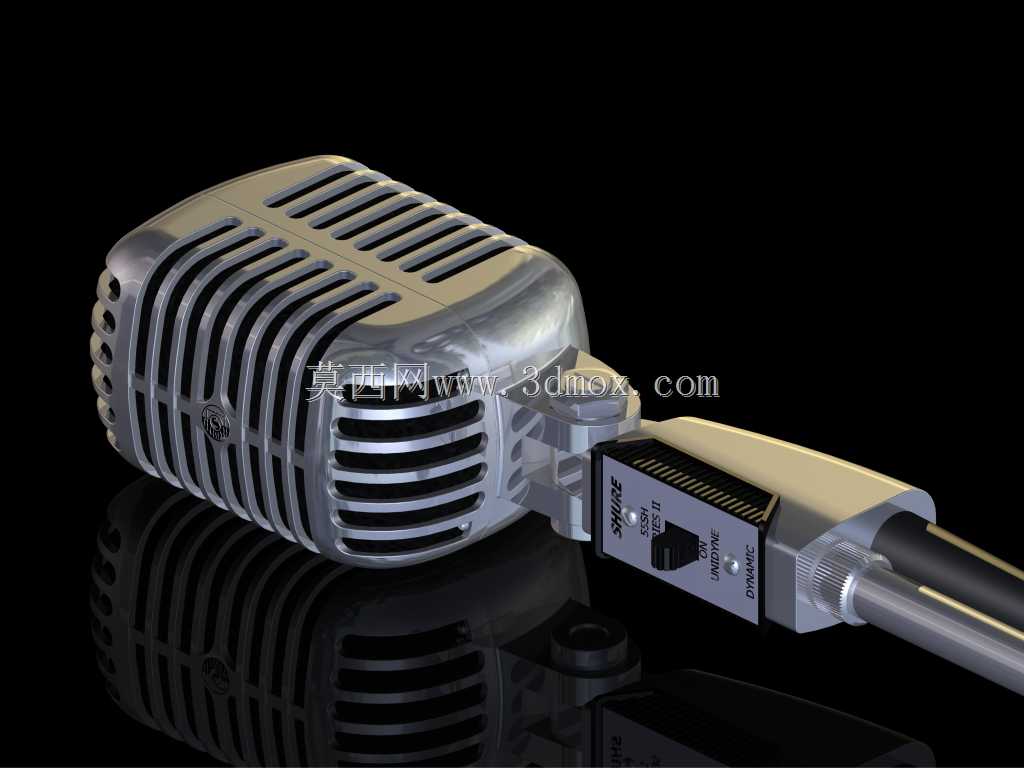

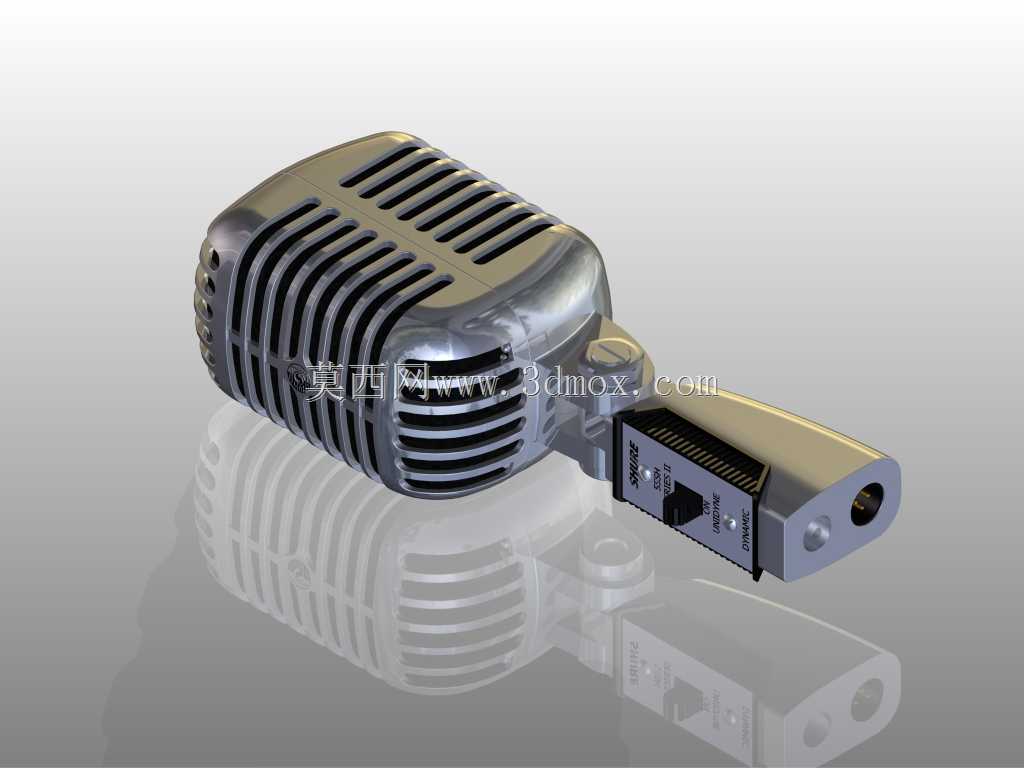

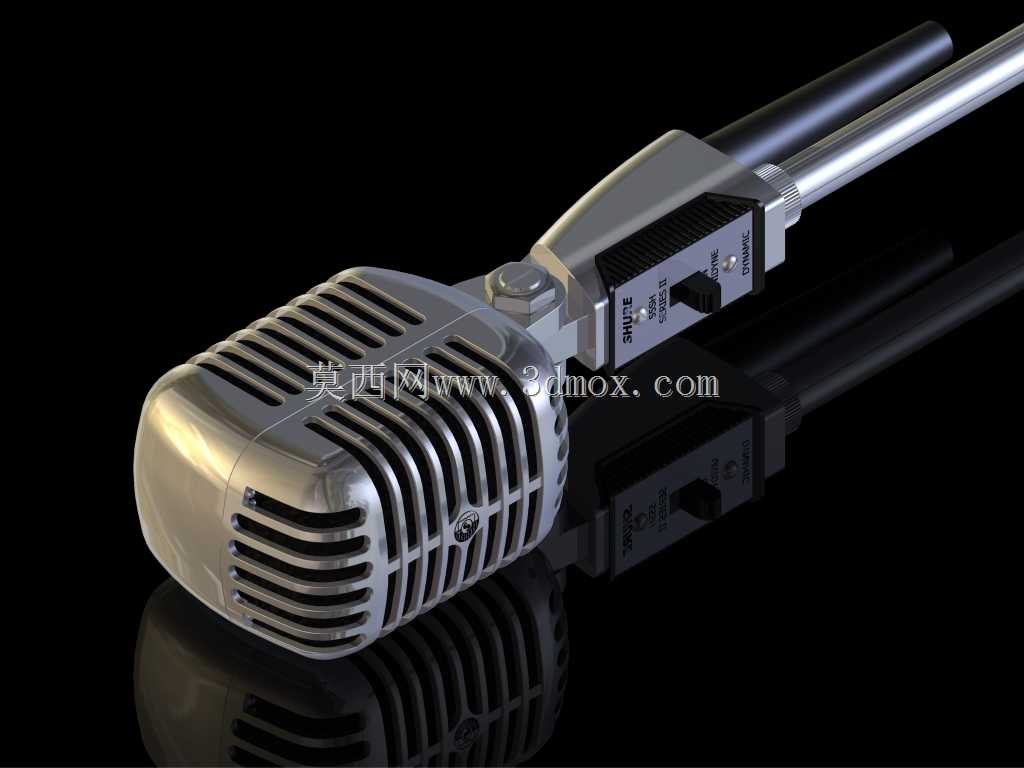

复古经典猫王款舒尔SH55动圈话筒结构设计

　　这款复古造型动圈话筒的三维结构设计，首先要兼顾拾音性能与经典外观的还原，从实际应用场景来看，这类设备广泛覆盖现场舞台演出、专业录音棚人声拾音、复古主题直播间音频采集、线下脱口秀小剧场固定拾音等场景，不同场景对设备的结构强度、拾音指向性、安装适配性都有差异化要求。设计过程中首先要明确拾音单元的安装边界，动圈拾音芯体的外径、安装深度直接决定了网头格栅的内部净空尺寸，格栅部分采用多道平行弧形金属条排布，既保留了经典猫王话筒的复古视觉特征，同时每道格栅条的宽度、条间间隙都经过声学路径测算，既不会阻挡人声频段的声波传递，又能对外部飞溅的唾液、现场扬尘形成第一层物理防护，格栅内侧预留了防尘海绵的安装槽位，海绵厚度控制在3mm以内，避免过厚导致高频声波衰减过度影响拾音清晰度。

　　从结构分层来看，整个话筒分为网头拾音段、主体握持段、尾端接插段三个核心部分，网头与主体壳体的连接采用细牙螺纹旋合结构，螺纹配合公差控制在H7/g6级别，既保证日常使用中不会因为现场搬运、手持晃动出现松脱，也方便后期维护时拆卸更换内部拾音单元或者防尘海绵。主体壳体采用锌合金压铸成型的结构思路，外壳表面做镀铬抛光处理，还原经典复古的金属质感，壳体壁厚控制在2.5mm，既保证手持握持时的结构刚性，不会因为轻微磕碰出现壳体凹陷变形，也能控制整体重量在合理区间，长时间手持演出不会出现明显的负重疲劳感。握持段的外壳弧度完全贴合人体手掌自然握持的曲面，直径在最粗的网头衔接处为52mm，向尾端逐渐收窄到38mm，适配不同手型的握持习惯，壳体内部预留了拾音单元引线的走线槽，走线槽边缘做圆角钝化处理，避免装配过程中尖锐边角割破信号引线的屏蔽层，导致出现电流杂音影响拾音效果。

　　尾端接插部分是整个设备与外部支架、音频线缆连接的核心结构，首先设计了标准的XLR卡侬接口安装位，接口的固定法兰与壳体内部的定位柱过盈配合，保证频繁插拔音频线缆时接口不会出现移位松脱。针对舞台固定安装的场景，尾端还设计了与标准话筒支架匹配的连接螺纹，螺纹规格采用行业通用的5/8英寸-27牙标准，能够直接适配市面上绝大多数落地支架、桌面悬臂支架的安装接口，不需要额外配置转换接头。接插段与主体壳体的衔接处做了阶梯式的密封结构，配合橡胶密封圈能够阻挡现场使用时泼溅的酒水、汗液渗入设备内部，保护内部的拾音单元与接线焊点不受潮短路。

　　从功能特性的落地来看，这款话筒的结构设计首先保证了动圈拾音单元的心形指向性要求，网头格栅的对称结构不会对拾音方向的声波形成不均匀遮挡，能够有效拾取正面人声信号，同时抑制侧面和背面的环境杂音，适配现场演出嘈杂环境下的拾音需求。内部的拾音单元通过减震橡胶圈固定在壳体内部的安装座上，橡胶圈的邵氏硬度控制在45度，既能够固定拾音芯体的位置，又能过滤手持传递的震动、支架传导的踩踏震动，避免出现低频的轰隆杂音。整个设备的外形尺寸控制上，总长度为185mm，网头最大直径62mm，整体重心落在握持段距离尾端70mm的位置，手持时的重心平衡感更好，不会出现头重脚轻的握持不适感。安装边界方面，搭配支架使用时，尾端连接螺纹的有效旋合长度为8mm，能够保证支架连接后的抗扭强度，即使演出中不小心碰到话筒线缆，也不会出现话筒从支架上脱落的情况。另外壳体表面的镀铬层厚度控制在0.03mm，既保证金属光泽的持久度，长期手持摩擦也不会轻易出现镀层脱落的问题，兼顾了外观耐用性与结构实用性。
