DVB-T2数字电视信号接收遥控器结构设计

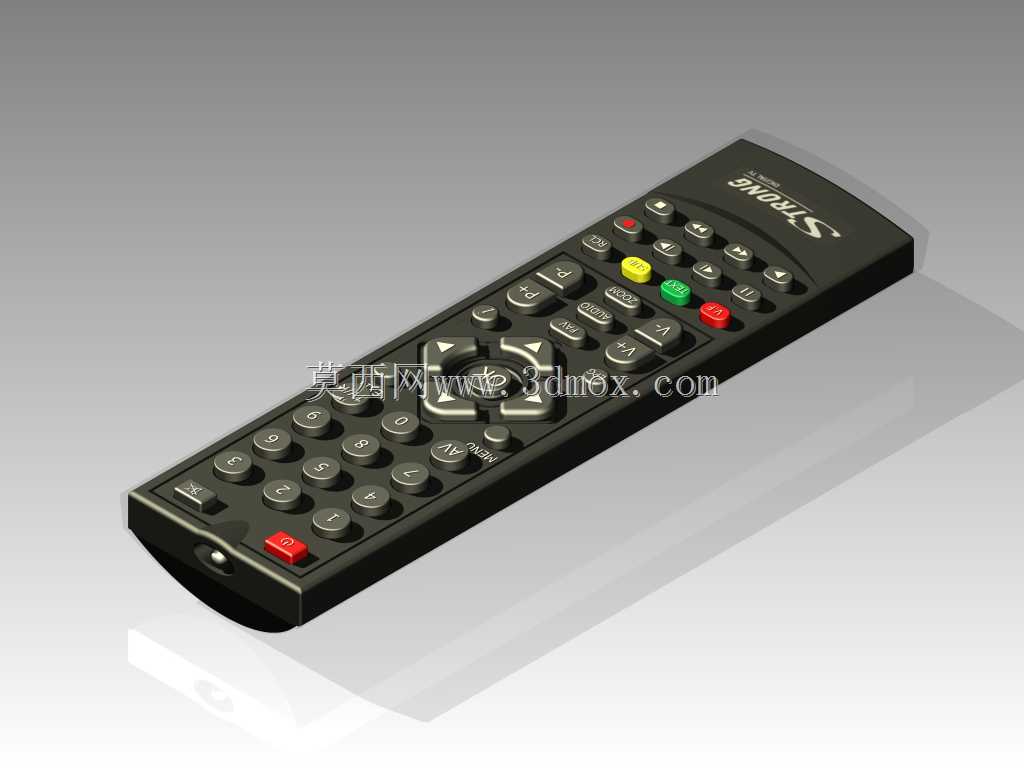

　　这款DVB-T2遥控器是面向地面数字电视接收终端配套开发的手持控制装置，日常应用场景覆盖家用机顶盒配套、户外移动数字电视接收设备操控、酒店商用数字电视系统统一管控等多个领域，用户无需起身接触接收终端，仅通过手持操作即可完成全功能指令下发，解决了设备安装位置受限、操作距离不足的使用痛点。从实际使用逻辑出发，这款遥控器的功能布局完全贴合普通用户的操作习惯，高频使用的频道切换、音量调节按键设置在拇指自然握持覆盖的核心区域，数字按键区采用规整矩阵排布，方便用户快速输入频道编号，不同功能的按键通过颜色做区分，电源、功能确认等特殊按键采用红、黄、绿等辨识度高的配色，用户在弱光环境下也能快速定位目标按键，降低误触概率。

　　设计阶段首先要考虑手持握持的人机工程边界，整体壳体采用符合手掌弧度的曲面造型，边缘做圆弧过渡处理，避免长时间握持产生硌手感，壳体壁厚控制在1.8-2.2mm区间，既保证结构强度满足日常跌落测试要求，也不会因为壁厚过大增加整机重量，长时间手持操作不易产生疲劳感。内部结构设计上，按键下方对应导电胶触发结构，每个按键的触发行程控制在0.8-1.2mm，触发压力保持在1.2-1.8N区间，兼顾按键反馈手感与使用寿命，常规使用场景下按键触发寿命可满足数万次操作需求；红外发射端设置在遥控器前端的居中位置，发射窗采用透明PC材质，保证红外信号的发射角度覆盖水平±60度、垂直±30度范围，用户无需精准对准接收端即可完成指令传输，

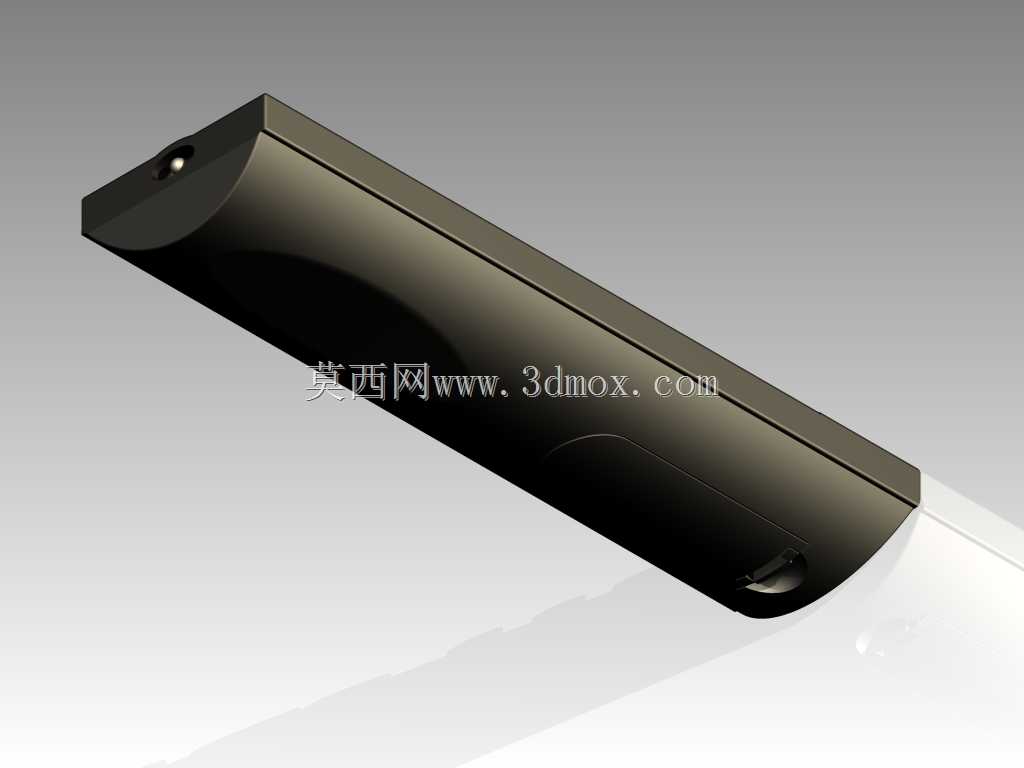

　　适配不同安装位置的接收设备。电路板安装位设置有定位柱与卡扣结构，无需额外螺丝即可完成电路板的固定，装配工序简单，适合批量生产组装；电池仓设置在遥控器背部，采用常规7号电池供电方案，仓盖设置有防滑卡扣结构，更换电池时无需借助工具即可开启，同时仓盖与壳体配合间隙控制在0.1mm以内，避免日常使用中出现松动异响。外形尺寸方面，整机长度控制在180mm左右，宽度在50mm上下，最厚处不超过25mm，这个尺寸范围既可以容纳下全部功能按键与电路板、电池仓结构，也能适配绝大多数用户的手掌大小，握持时手指可以自然覆盖所有操作区域，不会出现尺寸过大握持不稳或者尺寸过小按键排布拥挤的问题。安装边界上，这款遥控器作为独立手持终端无需固定安装，

　　配套的接收端红外接收头需要设置在设备正面无遮挡位置，接收窗前不能有不透明材质遮挡，避免影响红外信号传输，日常放置可以搭配通用遥控器收纳盒，收纳位尺寸预留1906030mm的空间即可满足放置需求。细节设计上，壳体表面采用细晒纹处理，既可以提升握持时的摩擦力，避免手滑掉落，也能减少日常使用中指纹、划痕的残留，长期使用依旧保持外观整洁；按键字符采用激光镭雕工艺，不会因为长期摩擦出现字符磨损脱落的问题，保证产品全生命周期内的按键识别度。在结构可靠性验证阶段，需要考虑1米高度自由跌落至水泥地面的结构强度要求，壳体边角位置做加厚处理，内部电路板与壳体之间预留0.3mm的缓冲间隙，避免跌落时电路板受冲击出现元器件脱落、焊点开裂的问题；同时按键与壳体的配合间隙控制在0.15mm以内，既保证按键按压时无卡滞，也能避免灰尘、水渍从按键缝隙进入壳体内部，提升产品在不同使用环境下的适应能力。
