高精度机械式游标卡尺结构设计

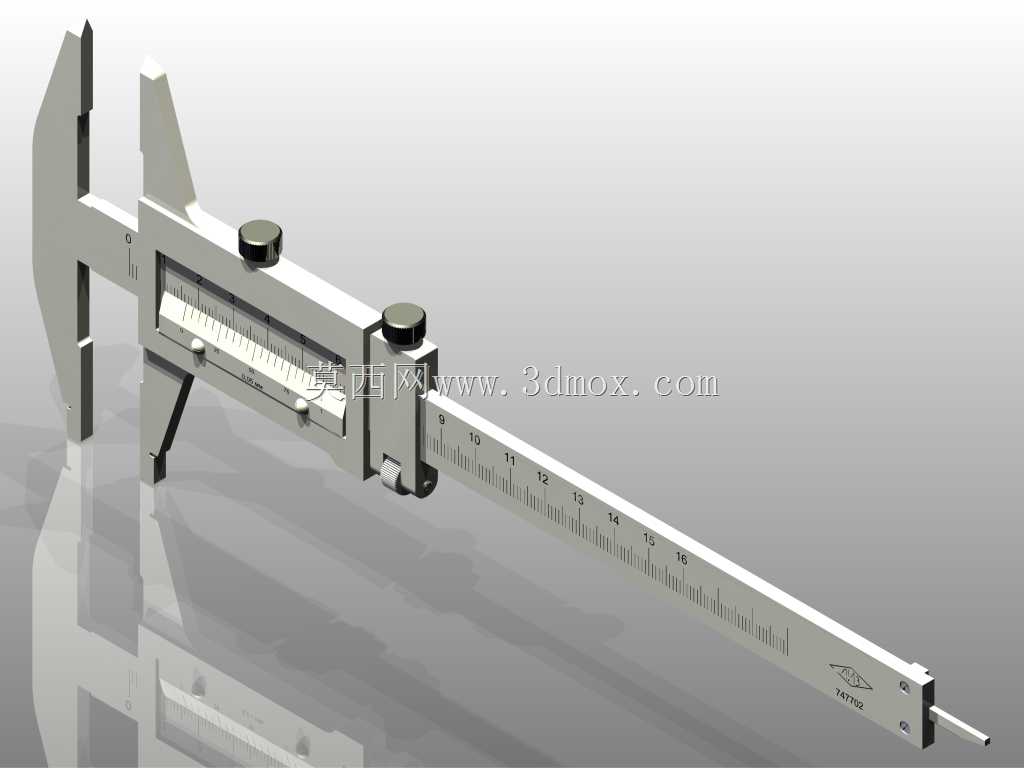

　　日常机械加工车间的工位旁、质检室的大理石检测平台上、五金维修的工具箱内，游标卡尺始终是出现频率最高的接触式测量器具，这套三维结构完整还原了机械式游标卡尺的全部装配关系与运动逻辑，没有省略任何一个功能部件的细节。从实际使用场景出发，这套卡尺可覆盖0-150mm量程范围内的外尺寸、内尺寸、深度尺寸三类常见测量需求，外量爪的平行度、内量爪的刃口对齐精度、深度尺的平直度都在建模阶段做了公差匹配，完全符合常规机械加工现场的精度使用要求。

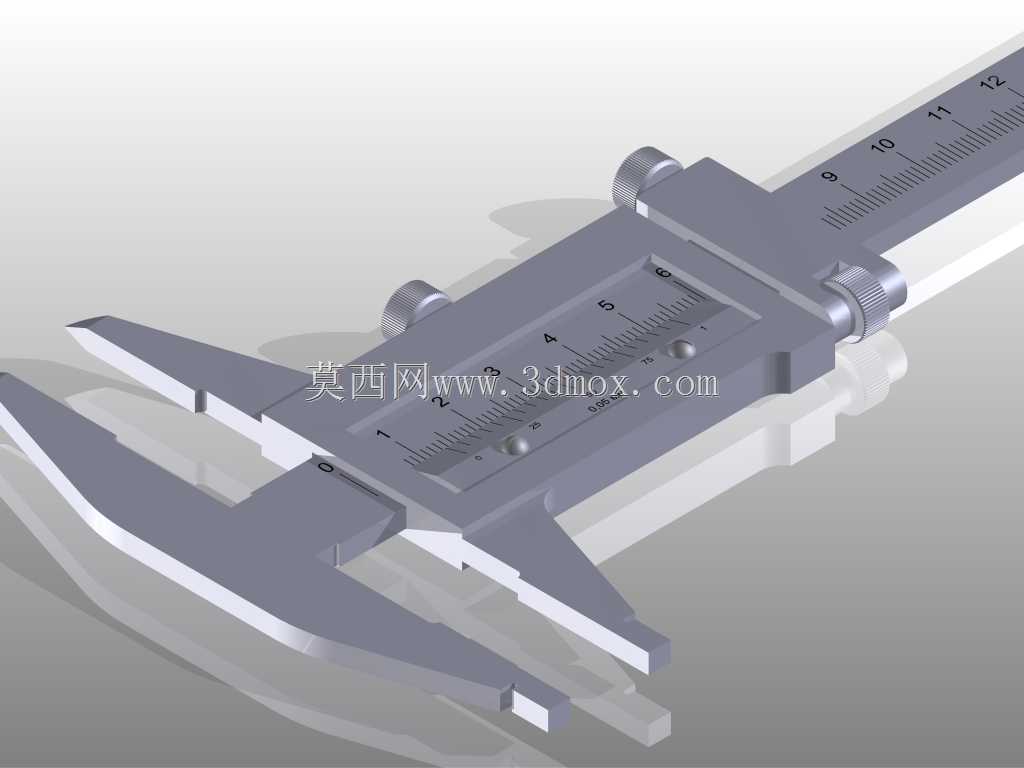

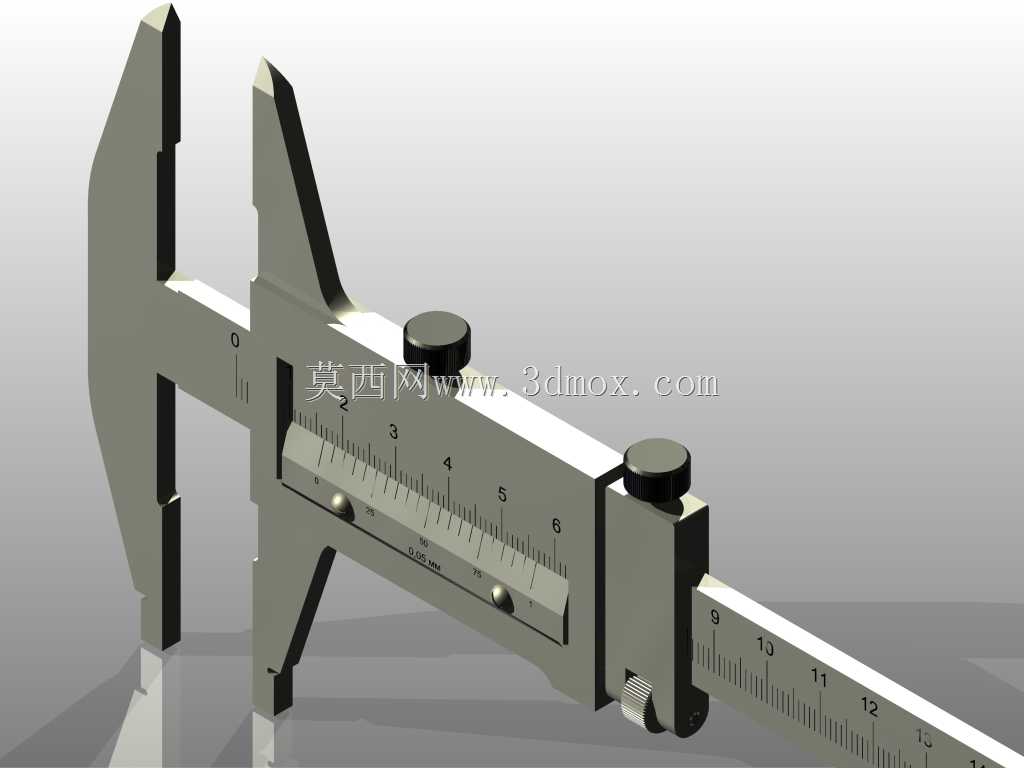

　　建模过程中优先还原了尺身与游标滑块的滑动配合关系，尺身的主刻度槽做了等距阵列排布，每格刻度间距严格对应1mm实际尺寸，游标上的副刻度按照50分度的精度逻辑做了错位排布，可实现0.02mm的读数精度，和工业现场常用的机械式游标卡尺精度等级完全一致。尺身上的锁紧螺钉结构做了完整的内螺纹与旋钮细节，实际使用时拧紧该螺钉即可固定游标在尺身上的位置，方便测量后取下读数，避免移动过程中滑块错位导致的测量误差。

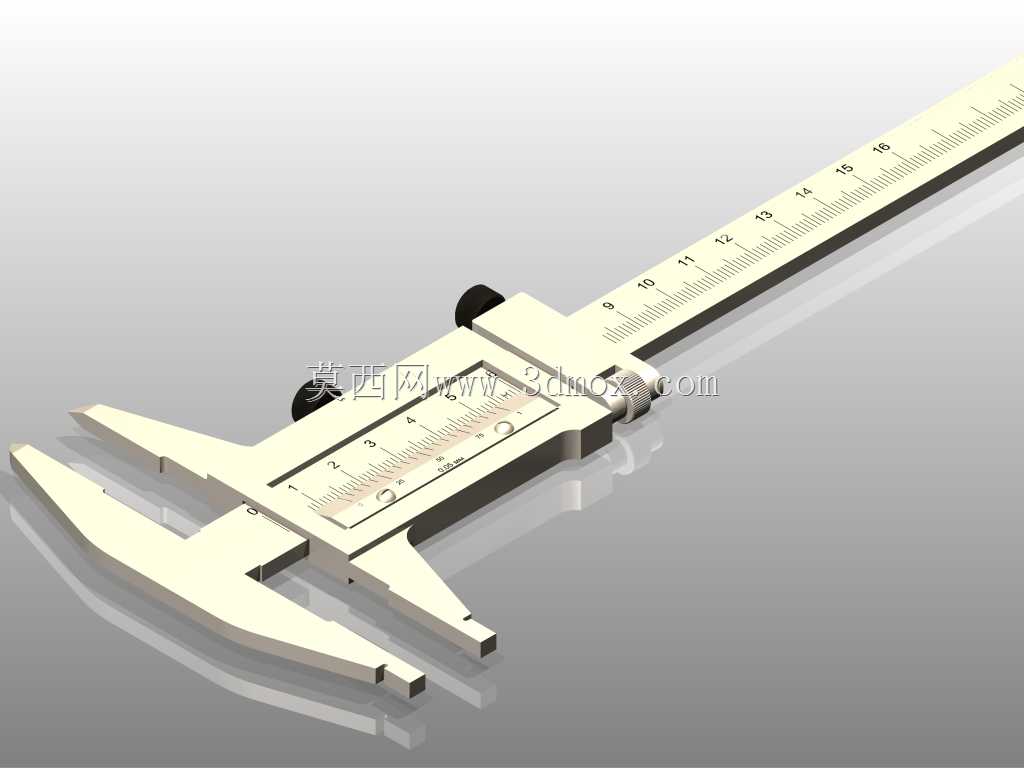

　　量爪部分的结构做了区分设计，下方的长量爪用于测量工件外径、长度等外轮廓尺寸，两个测量面做了平面度的结构约束，保证闭合状态下两测量面完全贴合无透光间隙；上方的短量爪带有刃口结构，用于测量工件内孔、槽宽等内尺寸，刃口的厚度做了薄壁处理，可伸入窄槽内部完成测量，不会因为量爪本身厚度影响测量读数。尺身尾部的深度测量杆与游标滑块做了刚性连接，滑块滑动时深度杆同步沿尺身尾部的导向槽移动，可用于测量孔深、台阶高度等尺寸，深度杆的端面做了平面处理，保证与被测台阶面完全贴合。

　　从安装与使用边界来看，这套卡尺的整体外形为细长杆状结构，闭合状态下总长度约230mm，尺身宽度约18mm，滑块部分最大厚度约12mm，可放入常规的卡尺保护套内存放，使用时不需要额外的安装固定，手持即可完成操作。建模时所有滑动配合面都预留了合理的装配间隙，尺身的导向棱边做了微小的倒角处理，既保证滑块滑动时无卡滞，也避免棱边锐角划伤操作人员手部。尺身与滑块的材质在结构上做了区分，对应实际产品中碳素工具钢的淬火处理部分，量爪测量面的硬度区域在结构上做了标识，对应实际生产中测量面的高频淬火工艺，保证长期使用不会因为磨损导致精度失准。

　　不同于数显卡尺依赖电池供电的结构，这套纯机械式卡尺没有电子元器件，不存在电路故障、电池亏电的问题，可在车间油污、切削液飞溅、强磁场等复杂工况下稳定使用，日常维护只需要定期擦拭滑动面、加注少量轻质润滑油即可长期保持精度。建模时还原了卡尺的所有装配层级，从尺身基体、游标滑块、锁紧螺钉、深度尺、紧固弹簧片等部件都做了独立的零件结构，可直接用于机械基础课程的教具演示、量具结构原理讲解，也可作为车间工位布局、工具存储场景的三维可视化素材使用。
