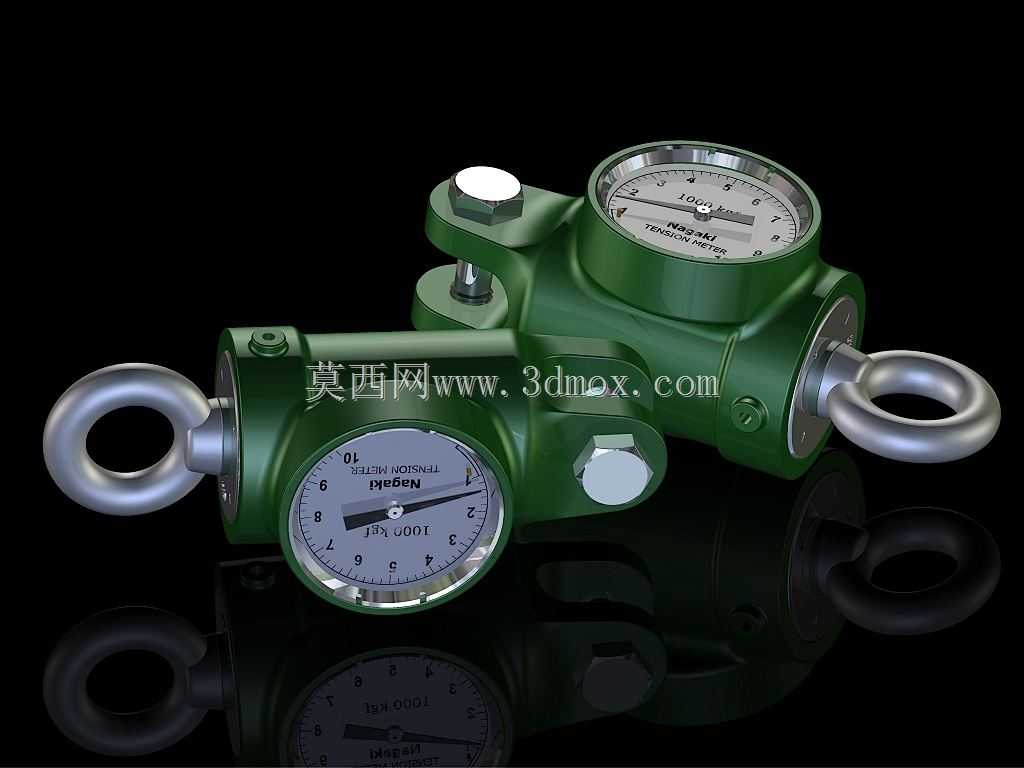

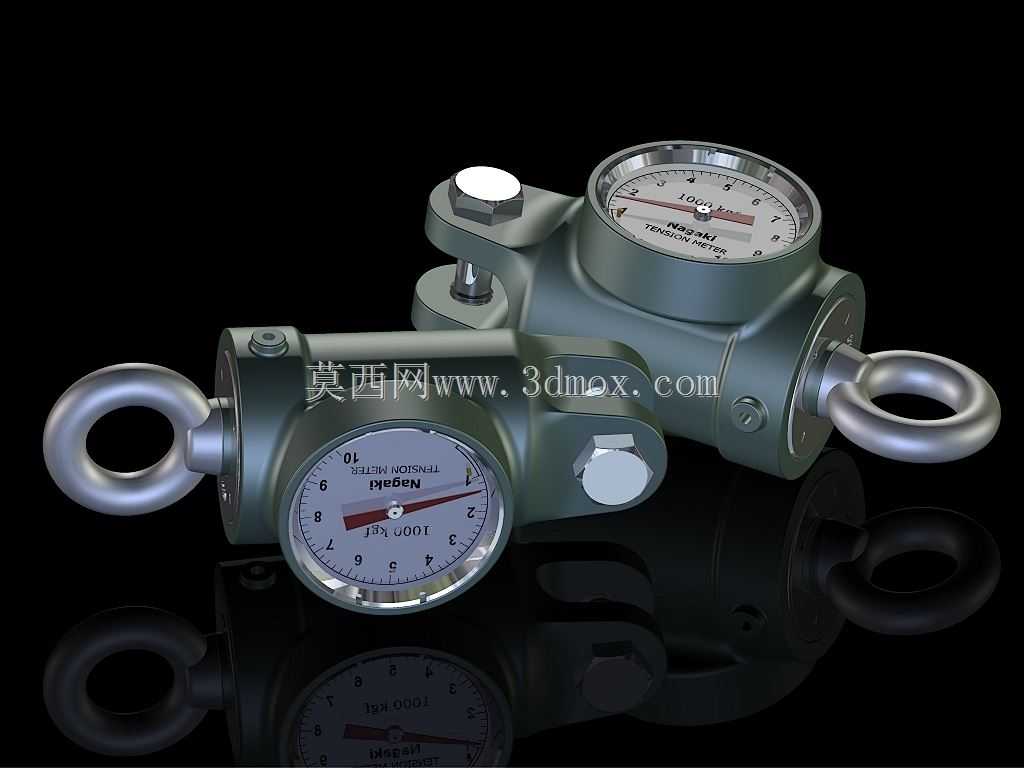

长崎A-10型线缆张力测量拉力计结构

　　在架空线缆敷设、起重负载校验、索道张紧调试这类工程现场，张力参数的精准读取直接决定施工安全与工艺合规性，这款指针式张力计正是针对这类场景开发的直读式测力装置，两端的吊环结构可直接适配卸扣、钢丝绳套等常规吊装连接件，无需额外制作过渡工装，现场挂接即可完成测力作业。从结构设计逻辑来看，这款张力计采用轴向受力的整体式本体布局，受力轴线与表盘指针机构的传动轴线完全重合，避免偏载带来的测量误差，本体采用高强度合金结构钢锻造成型后做整体调质处理，受力区域做了圆弧过渡设计，避免应力集中导致的本体变形，额定负载能力覆盖1000千克量程，完全适配常规低压线缆敷设、小型构件吊装的张力校验需求。表盘采用嵌入式密封结构，表蒙为高透光钢化玻璃，

　　配合本体与表壳之间的橡胶密封圈，可阻挡施工现场的扬尘、零星溅水侵入内部传动机构，适配户外露天作业的复杂环境；表盘刻度采用清晰的双刻度标识，可同时读取千克力与磅值单位，无需现场做单位换算，指针带阻尼缓冲结构，在受载瞬间不会出现大幅跳摆，读数更稳定，即使在有轻微振动的作业现场也能快速读取准确数值。两端吊环采用万向铰接结构，可在一定角度范围内自由转动，当两端连接件存在小角度偏斜时，不会对本体产生附加弯矩，既保证测量精度，也避免局部应力过大损坏设备；吊环的内孔尺寸适配行业通用的卸扣销轴直径，挂接后配合间隙控制在合理范围，不会出现卡滞或旷量过大的问题。从安装边界来看，这款张力计整体轴向长度紧凑，两端吊环中心距适配常规吊装作业的连接空间，

　　本体最大外径小于同量程的电子式拉力计，在狭小空间内也能顺利完成安装；本体侧面设置的两个平面工艺凸台，既可以作为安装时的扳手夹持位，避免装拆时夹伤表盘或本体漆面，也可作为校验时的定位基准，配合测力台可快速完成周期精度校准。在实际使用场景中，这款张力计无需外接电源，不存在电池亏电无法使用的问题，尤其适合野外无供电的长线缆敷设现场，施工人员可直接通过表盘读数实时调整线缆张紧力，避免张紧力过大拉断线芯或张紧力不足导致线缆垂度过大的问题；在小型设备起重吊装作业中，也可将其串接在吊索具中，实时监测实际起吊负载，避免超载作业引发安全事故。设计过程中，传动机构的齿轮副采用小模数铜质齿轮，配合耐磨轴承支撑，传动间隙控制在极小范围，

　　保证测力过程中指针动作顺滑无卡滞，回程误差控制在行业标准允许范围内；表壳与本体的连接采用可拆卸式螺纹结构，后期维护时可快速拆开表壳清理内部灰尘、更换老化密封件，延长设备整体使用寿命。本体表面做了喷塑处理，耐磕碰、防锈蚀，适合施工现场的粗放使用环境，吊环表面做镀锌钝化处理，长期户外使用也不会出现严重锈蚀导致铰接处转动卡滞的问题。不同于电子式测力设备需要定期校准电路、更换电池，这款纯机械结构的张力计可靠性更高，对使用环境的适应性更强，在没有精密电子维护条件的野外施工场景中，是非常实用的张力测量工具，其结构设计充分考虑了现场作业的各类实际需求，没有冗余的功能结构，每一处设计都服务于快速、准确、可靠测力的核心目标。
