镀金款RCA音频公接插件结构设计

　　在民用音视频设备、专业音响工程、车载影音系统的布线场景里，RCA公头是模拟音视频信号传输链路里用量极大的接插部件，日常大家俗称的莲花插头，就是这类接插件的通用叫法，它承担着设备间模拟音频、复合视频信号的低损耗传输任务，从家庭影院的功放与音箱、影碟机连接，到专业调音台的外围设备信号接驳，再到老式监控系统的视频信号传输，都能见到这类接插件的身影。

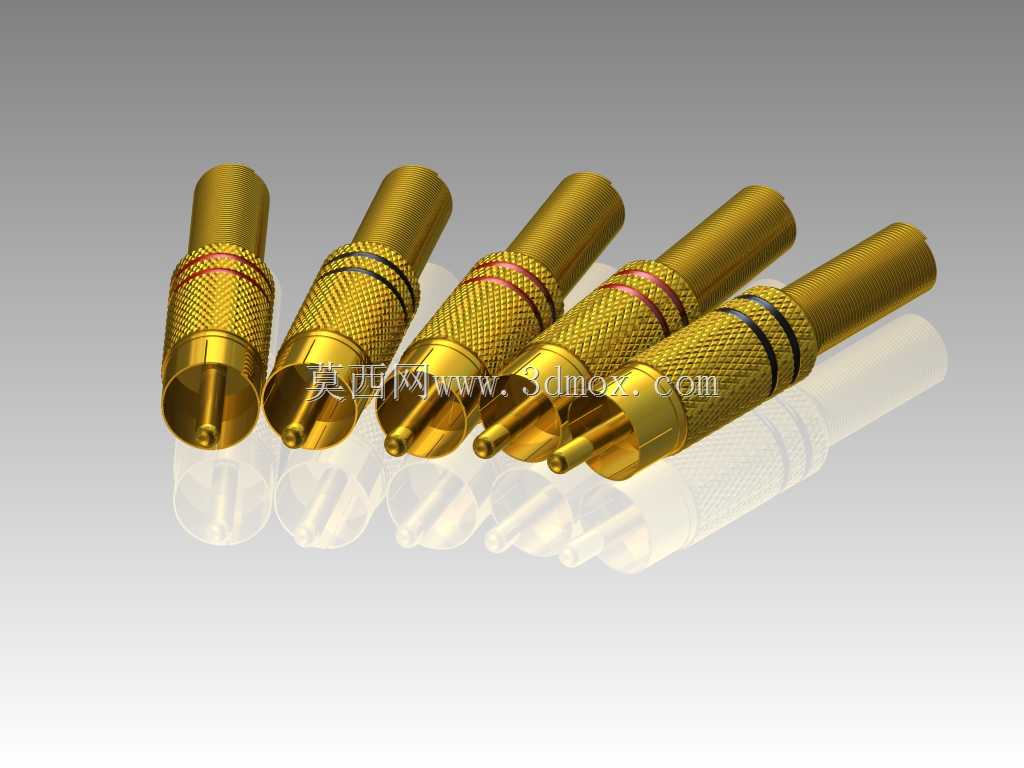

　　做这款接插件的结构设计时，首先要考虑的是长期插拔的耐磨性能，所以接触端采用镀金表层处理，既可以降低接触电阻减少信号传输损耗，也能避免铜基材氧化导致的接触不良问题，滚花的外壳设计不是为了外观装饰，而是考虑到现场布线施工时，操作人员往往戴着手套或者手上有汗渍，滚花纹理能大幅提升拧动、插拔时的摩擦力，方便施工人员快速完成接插件与对应母座的对接，也能在后续检修拔插时避免打滑。接插件的外壳采用黄铜基材加工，内部的信号插芯与外壳做了绝缘隔离，绝缘件选用耐温的工程塑料材质，既可以保证信号传输时的屏蔽效果，避免外界电磁干扰串入信号链路产生杂音，也能防止焊接线芯时高温传导导致外壳烫手或者绝缘层熔化。

　　从安装边界来看，这款公头的适配线缆是常规的单芯屏蔽音频线，尾部的进线孔可以容纳外径3-6mm的线缆，焊接时只需要将线缆的芯线接在中心插芯的焊杯上，屏蔽层接在外壳的接地焊片上，拧紧尾部的固定螺帽就可以完成线缆与接头的固定，不需要额外的压接工具，现场施工的门槛很低。接插件的整体外径控制在9.5mm左右，插合长度为14mm，和行业通用的RCA母座尺寸完全兼容，不需要担心适配问题，多个接头并排插在设备背板上时，相邻接头之间不会出现干涉，预留的间隙足够手指操作拔插。

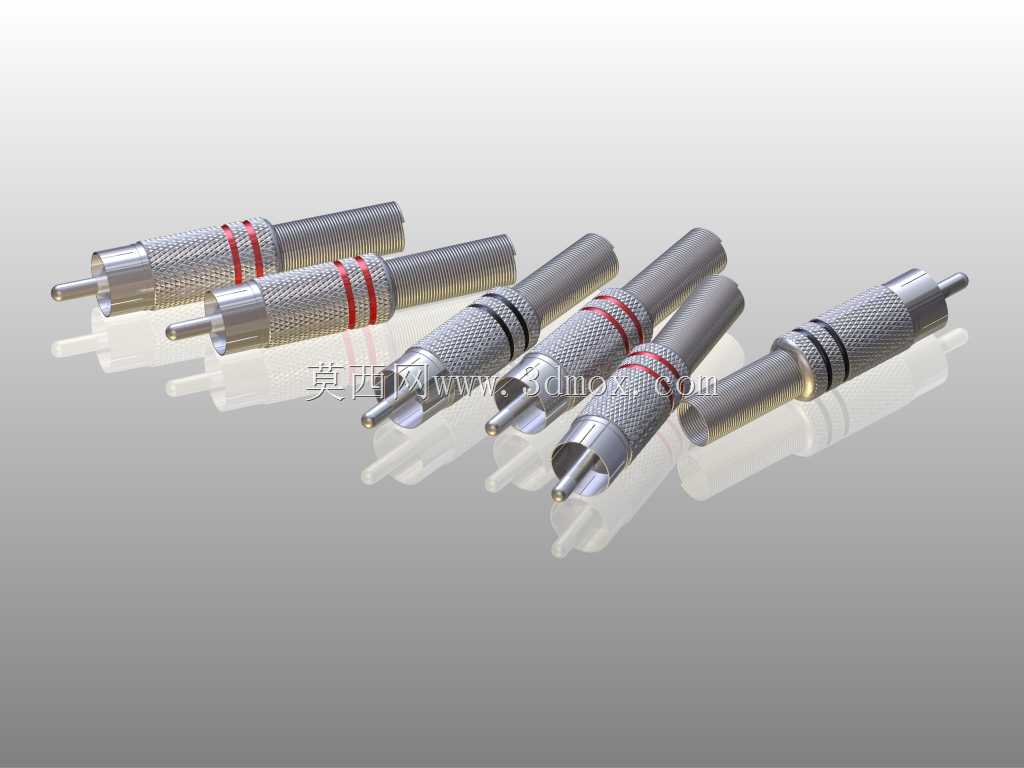

　　设计过程中特意做了不同色环的区分版本，红、白、黄、黑、蓝不同色环对应不同的信号通道，比如常规民用场景里红色对应右声道、白色对应左声道、黄色对应复合视频，专业场景里不同色环可以用来区分不同的输入输出通道，避免布线时插错接口导致的信号错位，色环采用嵌装在外壳滚花段的结构，不会因为长期插拔摩擦导致色标脱落，长期使用后依然可以清晰分辨通道定义。接头的插芯头部做了圆弧导向设计，插入母座时可以自动对中，不会因为对位偏差刮伤母座内的接触弹片，插芯和外壳的同轴度控制在0.05mm以内，保证插合后接触紧密，不会出现信号断续的问题，外壳的尾部做了锥度过渡，线缆弯折时应力会分散在锥度段，避免线缆在接头根部因为反复弯折出现线芯断裂的问题，大幅提升布线后的使用寿命。

　　在实际工程应用里，这类接插件的可靠性直接影响整套音视频系统的运行稳定性，很多现场出现的杂音、信号闪断问题，往往都是因为接插件接触不良或者屏蔽失效导致的，所以在结构设计时，除了保证尺寸精度，还特意在外壳与绝缘件之间做了卡扣结构，避免长期插拔后外壳与绝缘件出现松脱，接地焊片和外壳采用一体化冲压成型，不会因为焊接温度过高导致接地片脱落，焊杯的深度设计为3mm，可以容纳线芯的焊锡量足够，不会因为轻微拉扯就出现脱焊问题。
