透明柄接触式测电笔结构设计

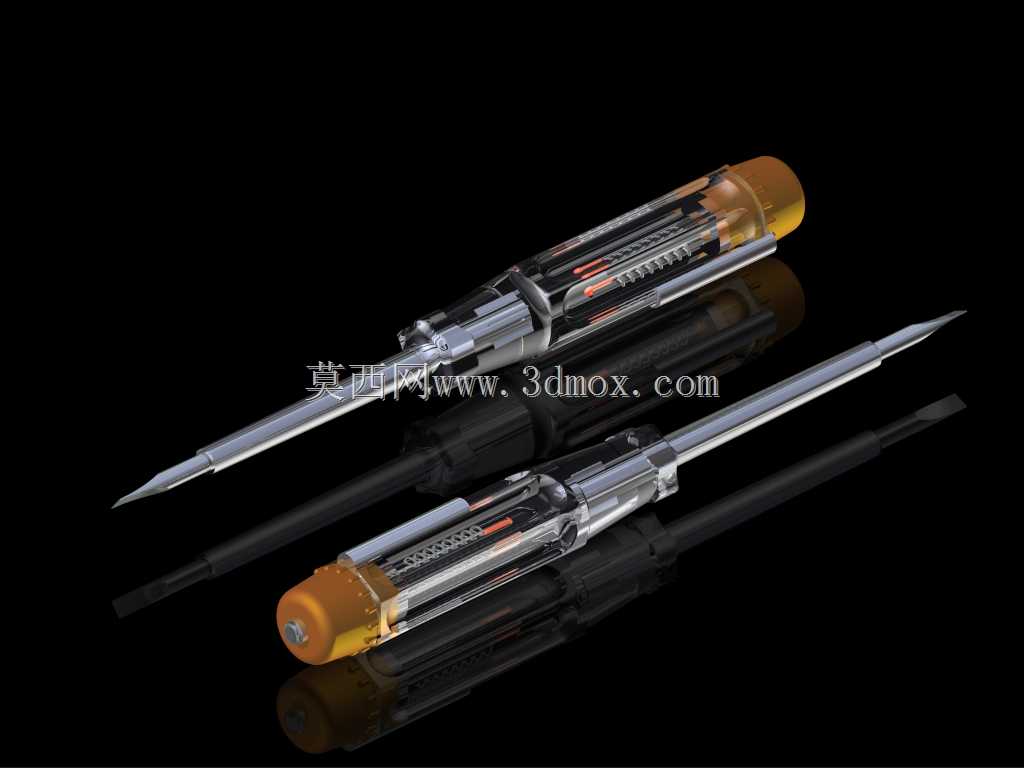

　　日常电路检修、低压配电运维场景里，这类接触式测电笔是一线电工随身携带的基础工具，核心作用是检测被测导体是否带有对地危险电压，避免操作人员误触带电体引发触电事故，在家庭电路检修、工厂低压柜巡检、装修布线核验等场景都有极高的使用频次。从结构设计逻辑来看，这款测电笔采用笔式一体化布局，整体为细长杆状形态，金属探头位于笔身前端，做了收窄锥度处理，既可以伸入狭小的接线端子缝隙接触导体，也能在需要时拧动小规格螺丝，兼顾临时改锥的功能。笔身中段采用高透明工程塑料外壳，内部的限流电阻、氖管、弹簧结构完全可视化，操作人员使用时可以直接观察氖管的起辉状态，判断带电情况，透明外壳也便于日常检查内部元件是否出现松脱、烧蚀的故障，降低工具失效带来的安全风险。

　　笔身尾端的金属端盖是人体接触电极，使用时操作人员手指必须接触该端盖，让被测带电体、测电笔内部元件、人体、大地形成完整回路，当被测电压达到氖管起辉阈值时，氖管发光提示带电。内部的限流电阻是核心安全部件，设计时严格匹配阻值参数，确保通过人体的电流控制在安全阈值以内，即便误触220V民用交流电，也不会对操作人员造成电击伤害。尺寸设计上充分考虑手持操作的人机工程学，笔身直径控制在单手握持舒适的范围，整体长度适配工装裤侧袋、电工工具包的插袋尺寸，不会因为过长影响携带，也不会因为过短导致操作时手部距离带电体过近带来安全隐患。笔身尾部的绝缘柄做了微凸的防滑纹理，表面的琥珀色绝缘材质既提升握持摩擦力，沾有少量油污、汗液时也不会打滑，

　　同时尾部的金属端盖做了内凹设计，避免日常携带时金属端误碰其他导体导致氖管误亮，也减少端盖被磕碰变形的概率。内部的弹簧结构一方面给氖管提供稳定的预紧压力，保证氖管两端和限流电阻、尾端金属盖接触可靠，不会因为日常携带的震动出现接触不良导致验电失效，另一方面弹簧的压缩行程也能抵消不同温度下塑料外壳、内部元件的尺寸形变，保证全温度区间内的电路导通可靠性。探头部分的金属材质选用高硬度铬钒钢，表面做防锈镀层处理，长期接触潮湿环境、带电导体也不容易生锈氧化，锥度部分的磨削角度经过优化，接触扁平接线端子、圆形导线、螺丝端头都能保证稳定的接触面积，不会因为接触点过小出现打火、接触不良的问题。透明外壳和前后金属部件的配合处做了多道止口密封结构，

　　日常使用时溅到少量水渍、灰尘不会轻易进入笔身内部，避免内部元件受潮后绝缘性能下降引发安全问题，同时密封结构也提升了笔身的整体抗摔性能，从1.5米高度掉落到水泥地面时，外壳不会轻易开裂，内部元件也不会因为冲击出现移位。在实际选型使用中，这类测电笔的测量范围覆盖常规低压民用、工业配电的电压区间，适合500V以下的交流电压检测，使用前需要先在已知带电的导体上验证工具功能正常，再开展验电操作，设计时也充分考虑了一线操作人员的使用习惯，笔身重量控制在很轻的范围，长时间放在口袋里携带不会有明显的坠重感，透明视窗的角度刚好对准操作人员握持时的视线方向，验电时不需要刻意调整笔身角度就能清晰看到氖管的发光状态。
