佳能NB-4L锂离子电池组高精度三维结构

　　在消费类数码产品的结构设计工作中，手持影像类设备的供电部件建模是经常接触的项目，这类部件的尺寸精度直接影响整机的电池仓适配性，容差控制稍有偏差就会出现装卡过紧、接触不良甚至无法装入的问题。这次完成的佳能NB-4L锂离子电池组三维结构，是基于实际零件逆向测绘完成的，测绘过程中针对外壳轮廓、触点位置、卡扣结构都做了多点位测量，整体尺寸公差控制在±0.05mm范围内，完全满足结构适配验证的精度要求。

　　从实际应用场景来看，这款电池是早年多款佳能便携数码相机的标配供电单元，除了原厂整机生产阶段的电池仓结构匹配设计外，第三方兼容电池开发、数码相机维修配件替换、电池充电器触点结构适配、数码配件收纳仓设计等场景，都需要精准的电池三维模型作为设计参考。很多刚入行的结构工程师在做数码配件设计时，容易忽略电池这类外购件的细节尺寸，只参考公开的标称参数建模，往往会忽略外壳的脱模斜度、触点的弹片让位空间、侧边防呆凸台的实际位置，最终开模或者打样后出现适配故障，这类问题在小型数码配件的开发中出现概率极高。

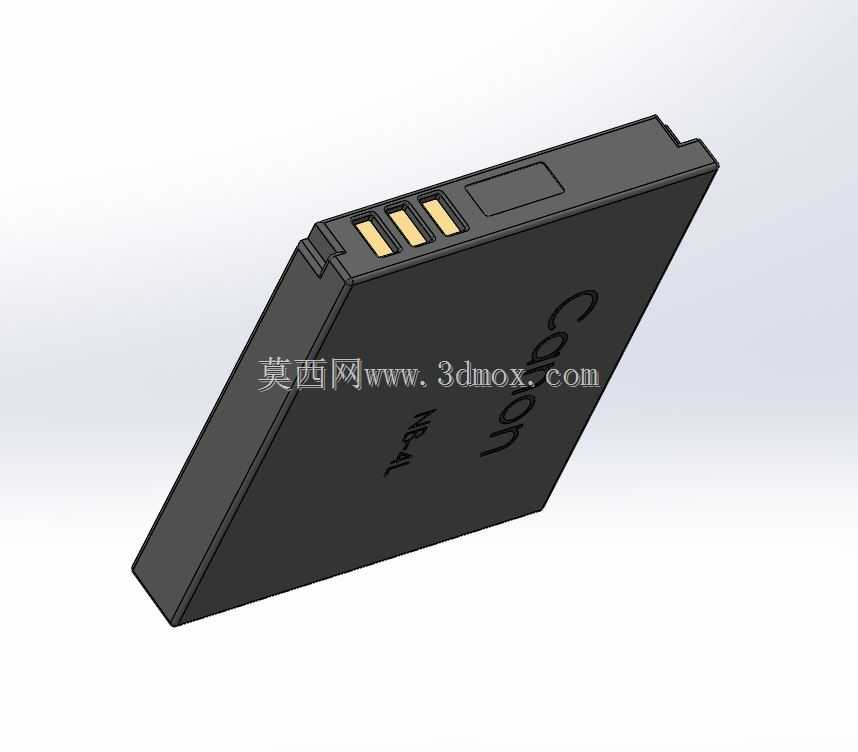

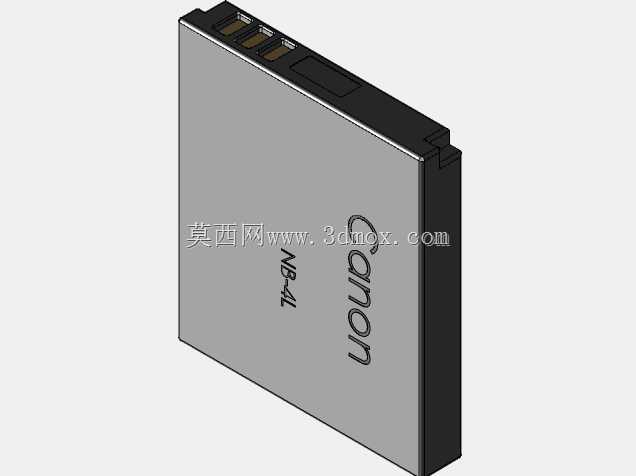

　　这款电池的整体外形为薄型长方体结构，外壳采用硬质阻燃塑料注塑成型，边缘做了小圆弧过渡处理，避免装入电池仓时刮蹭仓壁。三个镀金输出触点布置在电池顶端的一侧，触点之间的绝缘筋位高度、触点的凹入深度都严格按照实物还原，这部分结构直接关系到和相机仓内弹片的接触可靠性，建模时如果把触点面做的和外壳齐平，就会出现接触压力不足导致的供电中断问题。电池外壳表面的品牌标识、型号丝印区域的凹陷结构也做了还原，这部分细节虽然不影响装配，但在做产品渲染、整机装配效果验证时，能更真实地还原实际装配状态。

　　设计思路上，整个模型优先保证安装边界的尺寸准确性，首先锁定电池的总长、总宽、总厚三个核心外形尺寸，再定位顶端触点的基准位置，之后逐步还原侧边的防呆凹槽、底部的圆弧过渡、外壳的合模线位置。防呆结构是这类电池设计的重点，这款电池在侧边设置了非对称的凸台结构，只有方向正确时才能顺利滑入相机电池仓，反向插入时会被凸台挡住，避免反装损坏触点。建模过程中没有简化这部分结构，所有的让位槽、卡扣位都和实物保持一致，不管是做电池仓的结构干涉检查，还是做兼容电池的外壳结构设计，都可以直接调用这个模型做装配验证，不需要再反复核对实物尺寸。

　　从安装边界来看，电池滑入方向的导向斜度做了精准还原，顶端插入端的边缘做了0.2mm的倒角，方便装配时顺利导入仓体，触点区域的外围绝缘边框高度比触点接触面高出0.3mm，既可以保护触点不受外力磕碰变形，也能在插入时引导触点和仓内弹片精准对位。电池背面的轻微凹陷区域是为了适配电池仓内的弹片顶出结构，这部分的曲面弧度如果建模偏差，会导致电池装入后出现旷量，携带相机时电池晃动出现接触断电的问题。整个模型的结构拆分也符合实际生产的装配逻辑，外壳的上下盖配合止口、内部电芯的容纳空间、触点组件的安装位都做了对应预留，如果需要做电池的拆解结构展示、内部电芯排布设计，也可以在这个模型基础上进一步细化内部结构。

　　对于从事数码产品结构设计、第三方配件开发的工程师来说，这类经过实际测绘验证的标准配件模型，能大幅减少前期测绘核对的工作量，避免因为尺寸偏差导致的后期改模问题，尤其是在做兼容配件开发时，精准的外购件模型是整个设计流程的基础，能有效缩短开发周期，降低打样验证的成本。
