老式电池充电器模式开关固定修复结构

　　在汽修门店、家用车库、小型机电维修站点的日常作业场景里，服役十余年的老式工频电池充电器是保有量极高的常备设备，这类设备普遍采用厚重的工频变压器搭配整流二极管架构，机身抗过载能力极强，多数故障并非核心变压、整流部件烧毁，而是前面板的速率选择模式开关轴长期受旋钮扭转应力、环境油污灰尘侵蚀出现断裂松脱，导致充电器无法切换6V高压启动、12V低/中/高挡位充电与启动模式，直接整机停摆。不少维修人员遇到这类故障时会选择采购通用替换开关，但市售通用开关的安装孔位、挡位行程、触点载流能力往往和原厂结构不匹配，要么需要额外扩孔改面板，要么大电流启动工况下触点容易烧蚀，反而增加后续故障隐患，这套固定修复结构就是针对这类常见失效点开发的原位替换方案。

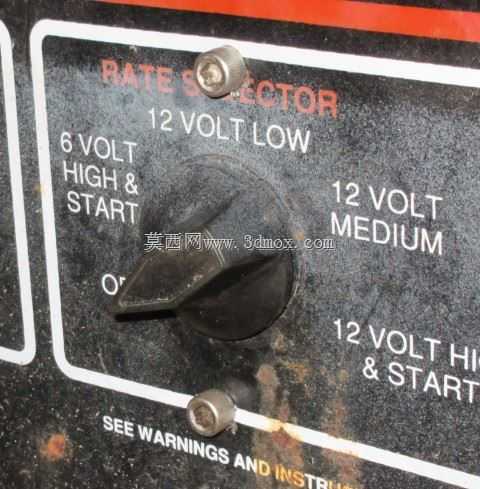

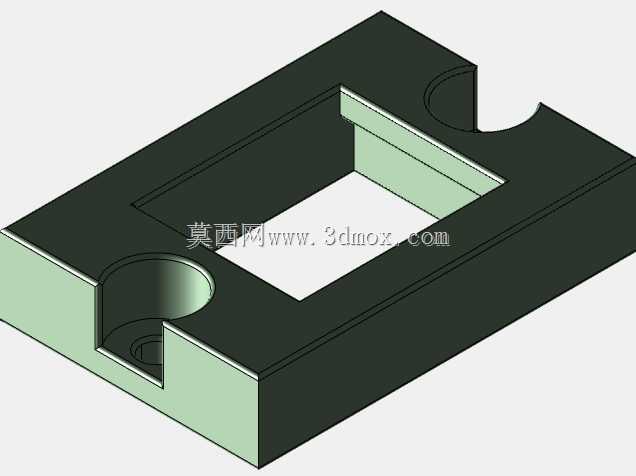

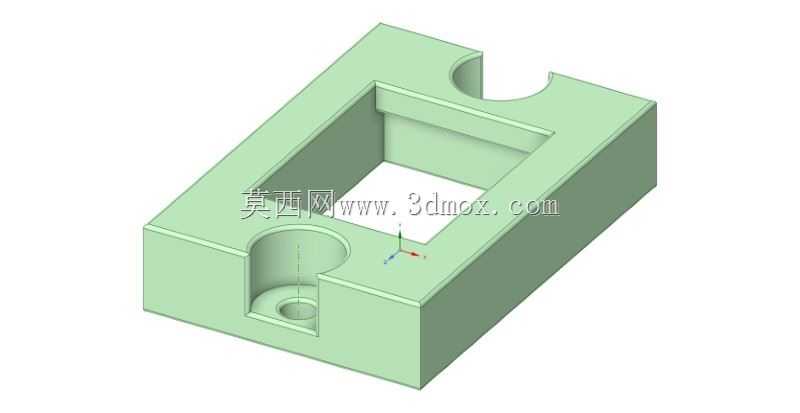

　　从实际功能设计来看，这套结构首先解决开关轴断裂后的定位固定问题，主体采用PLA材质3D打印成型，打印时预留1/4英寸紧固件安装孔与5/16英寸平垫圈适配槽位，安装时不需要对充电器前面板做破坏性改动，直接利用原有开关的两个金属固定螺柱定位，将打印的支架卡入面板内侧的原有安装位，用热熔方式做辅助封固即可。考虑到原有开关旋钮的指针对位需求，支架安装时预留了微小的旋转调整余量，装配时可以微调支架角度，让旋钮指针和面板上印刷的6VOLT HIGH&START、12VOLT LOW、12VOLT MEDIUM、12VOLT HIGH&START挡位标识完全对齐，避免出现挡位错位导致的充电电压不匹配问题。

　　除了基础的开关固定功能，这套结构还整合了外置可触及的玻璃保险丝座安装位，适配15A慢熔断保险丝，替换原有藏在机身内部、需要拆开整个外壳才能更换的保险结构，日常使用中如果出现输出短路、过载烧保险的情况，不需要拆解整机就能直接更换保险管，大幅降低日常维护的操作成本。针对老式充电器常见的整流二极管散热不足、容易过热击穿的问题，这套修复方案也预留了二极管扩展安装位，可以在支架旁额外加装独立散热结构，并联两个或以上100A规格整流二极管替换原有贴在薄钢板上散热不良的原厂二极管板，不需要改动原有主电路走线，就能提升整流部分的载流能力与散热效率，延长充电器在大电流启动工况下的连续工作时间。

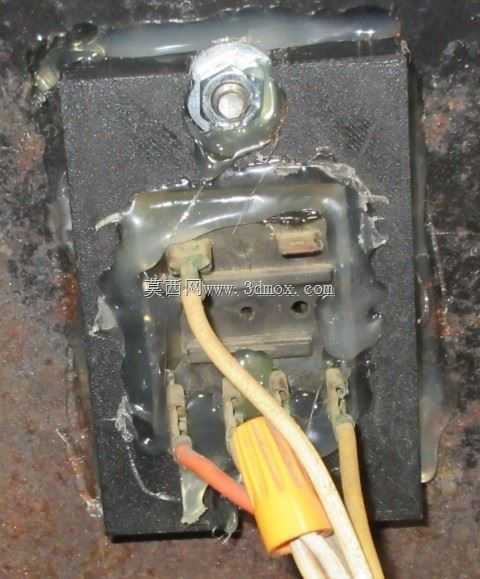

　　从安装边界来看，整套修复结构的外轮廓完全贴合充电器前面板内侧的原有空腔尺寸，不会和内部的工频变压器、整流桥堆、输出接线柱产生干涉，所有安装孔位的中心距和原厂开关固定孔完全一致，不需要额外测量划线、钻孔攻丝，普通维修人员只需要拆开充电器前面板的几颗固定螺丝，取出断裂的旧开关轴残留部分，将打印好的固定支架对准原有螺柱锁紧，接好原有开关的接线端子，调整好旋钮指针位置后做热熔封固，再把新增的保险座接线串入原有的输入回路即可完成装配，整个修复过程不需要专用工装，常规的十字螺丝刀、热熔胶枪就能完成操作。

　　这套固定结构的适配范围覆盖市面多数同架构老式充电器，包括多个主流工具品牌、汽配渠道流通的工频电池充电器，只要是采用同款面板挡位布局、开关轴断裂失效的机型都能适配使用，修复后的设备不仅能恢复原有的全部充电、启动功能，还因为新增了外置保险、强化了整流散热能力，实际使用的可靠性比原厂初始状态更高，不需要高价采购原厂替换配件或者直接更换整台充电器，大幅降低这类老旧设备的维修成本，也减少了电子废弃物的产生。在实际维修验证中，采用这套结构修复的充电器，连续多次进行12V车辆启动大电流输出测试，开关固定结构没有出现松脱移位，保险丝更换操作便捷，整流部分的工作温度比原厂结构低12摄氏度左右，完全满足日常汽修、家用充电的使用需求。
