多角度焊接定位磁吸固定工装结构

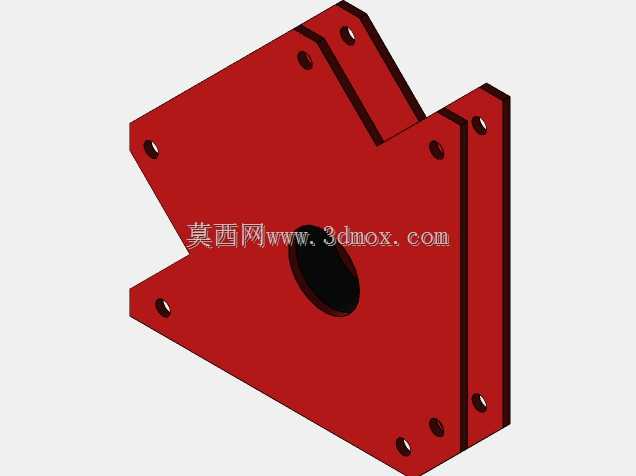

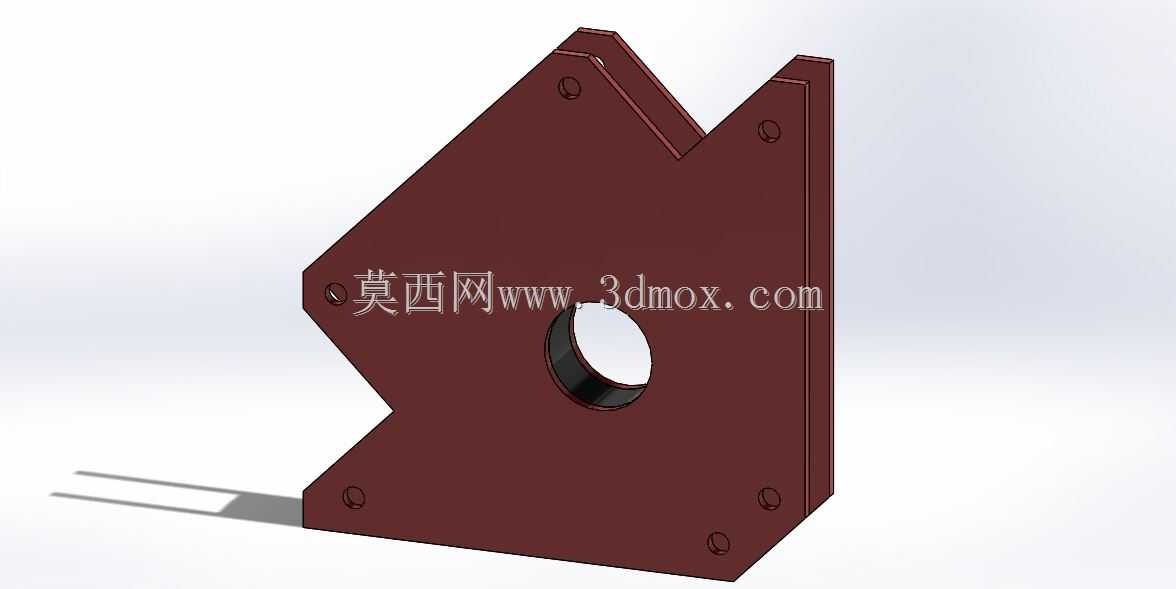

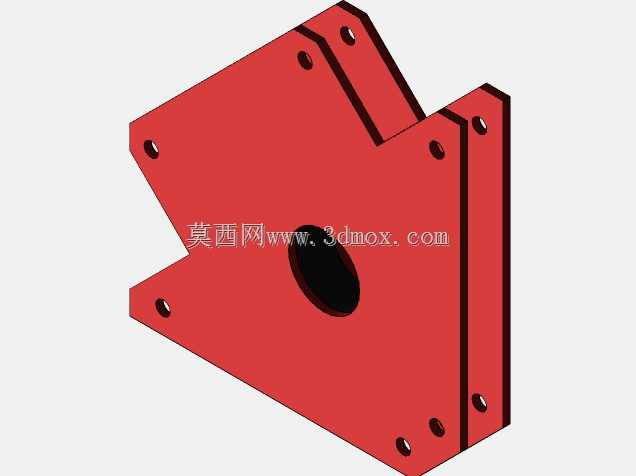

　　在钢结构焊接、五金件组对、小型框架拼接的现场作业场景里，待焊工件的临时定位一直是影响作业效率与组对精度的核心环节，传统的点焊定位、C型夹固定不仅会在工件表面留下压痕或焊疤，遇到多角度斜接工况时还需要反复搭靠辅助靠尺，调整耗时久，遇到薄件焊接时还容易因为夹持力过大造成工件变形。这款多角度磁吸固定件正是针对这类现场痛点设计的焊接辅助定位部件，依靠内置永磁体的磁吸力实现待焊铁磁性工件的无损伤固定，无需额外夹持机构，贴靠即可完成临时定位，适配多种常见焊接角度的组对需求。从结构设计逻辑来看，该部件采用对称式多边形本体构型，本体边缘加工有多个标准角度定位面，可分别对应90度直角拼接、45度斜角拼接、135度钝角拼接等焊接作业中最常用的组对角度，

　　作业时只需将对应角度的两个定位面分别贴靠在两块待焊工件的拼接表面，依靠磁吸力即可牢牢吸住工件，保持拼接角度稳定，焊工无需额外扶持工件即可直接开展焊接作业，大幅降低单人作业的操作难度。本体采用厚钢板一体化裁切成型，整体结构刚性充足，能够承受焊接过程中工件的轻微碰触移位，不会因为常规外力磕碰出现角度偏差；本体表面做了防锈喷涂处理，可抵御焊接现场的焊渣飞溅、潮气侵蚀，延长工装的使用寿命。本体中心开设的大尺寸通孔一方面用于内置永磁体组件的安装固定，另一方面也可作为手持取放的受力位，作业人员移动工装时可手指扣入该孔快速转移位置，相比实心结构也减轻了整体自重，降低长时间手持操作的疲劳感。本体边缘均匀分布的多个沉头安装孔，

　　可根据使用场景需求将该磁吸固定件永久安装在焊接工作台的指定位置，作为固定角度定位靠山使用，适配批量同角度工件的组对焊接作业，进一步提升批量加工的一致性。从安装边界来看，该部件的整体厚度控制在常规焊接工装的通用尺寸范围内，定位面的平面度经过精加工处理，与工件贴靠时无明显缝隙，不会因为贴合间隙造成角度定位偏差；磁吸力的设计经过匹配计算，既能够稳定固定厚度3mm以上的普通铁磁性钢板，又不会因为磁力过大导致取放困难，或是在薄件表面造成磁吸变形。实际作业过程中，该工装可适配电弧焊、氩弧焊、气体保护焊等多种常规焊接工艺的组对需求，尤其适合小型方管框架、五金支架、薄铁皮箱体的拼接定位，相比传统的机械式夹具，磁吸式固定不会遮挡焊缝位置，

　　焊工可以在定位完成后直接沿拼接缝完成整段焊接，无需中途拆卸夹具调整位置，有效减少焊接停顿时间。在设计细节上，该部件的所有棱角均做了倒钝处理，避免作业过程中锋利边角划伤操作人员，本体的构型充分考虑了焊接现场的复杂工况，即使表面附着少量焊渣、铁屑，也可快速清理，不会因为杂物堆积影响定位面的贴合精度。不同于单一角度的焊接定位块，这款多角度集成的结构可覆盖现场80%以上的常规角度拼接需求，作业人员无需携带多块不同角度的定位块，单块即可完成多数常规组对作业，减少工具携带数量，尤其适合外出上门维修、现场安装类的焊接作业场景，在没有专用焊接工作台的环境下，也可快速完成工件的角度定位，保障焊接组对的精度符合要求。
