桁架式镂空连接法兰结构设计

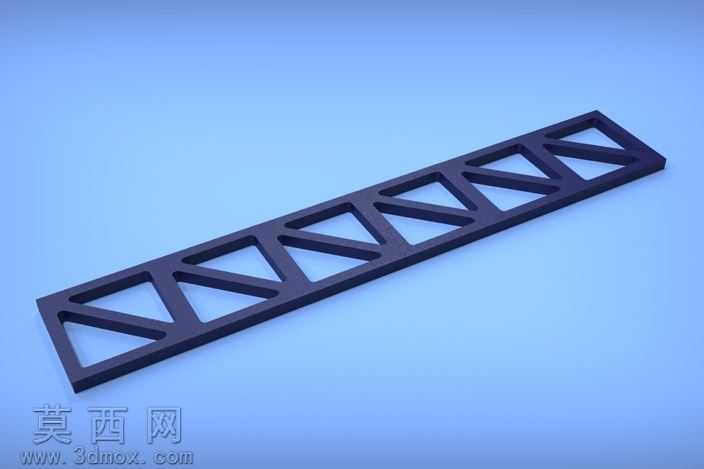

本作品为长条形桁架式法兰构件，采用三维参数化建模方式完成整体结构设计，建模过程中首先绘制构件的整体外轮廓草图，确定长条形基体的长宽厚基础尺寸，随后基于桁架力学承载特性，在基体内部均匀排布斜向交叉的支撑筋结构，形成连续的三角形镂空格构单元，每一组斜筋的角度、宽度、间距都经过参数化约束，保证所有镂空单元尺寸统一、排布规整，避免出现应力集中的尖锐转角，所有筋条与外框的衔接处都做了微小的圆角过渡处理，提升结构的抗疲劳性能。材质设置上选用哑光深灰色金属材质，模拟高强度结构钢的表面质感，调整材质的粗糙度、金属度参数，还原金属构件经喷砂处理后的细腻哑光效果，避免过高的反光影响结构细节的展示。渲染阶段采用柔和的漫反射打光方案，主光源从构件斜上方45度投射，搭配弱补光消除结构背光面的死黑区域，背景选用纯净的浅蓝色渐变背景，突出构件本身的结构轮廓与镂空细节，渲染输出时开启环境光遮蔽效果，让镂空格构的缝隙处呈现自然的阴影层次，清晰展现桁架结构的空间通透感。设计思路上，该法兰构件区别于传统实心法兰的厚重结构，采用桁架式镂空设计在保证构件整体抗弯、抗扭刚度的前提下，大幅降低构件自身重量，减少材料消耗，长条形的结构形态适配线性排布的管路或型材连接场景，连续的三角形格构单元能够将连接部位的载荷均匀分散到整个构件基体上，避免局部应力过载导致的结构变形，构件两端的连接面保持平整，能够与对接构件实现紧密贴合，保证连接的稳定性与密封性，整体结构简洁规整，参数化的建模方式支持快速调整构件长度、筋条间距、截面尺寸等参数，适配不同载荷等级、不同安装空间的使用需求。
