工业定位对齐抓滑块结构件

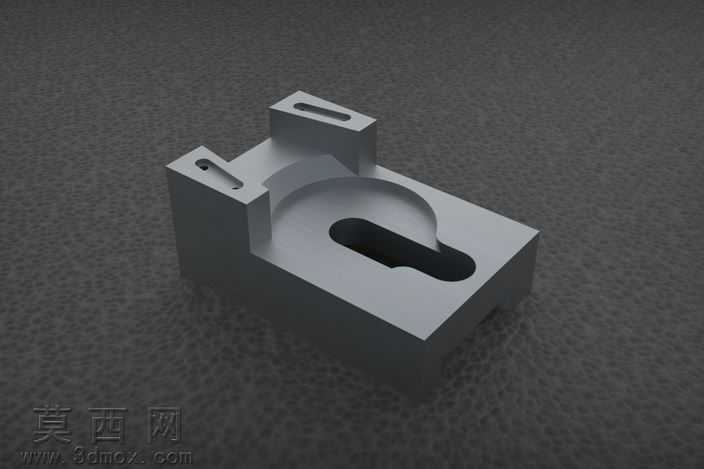

该对齐抓滑块采用三维参数化建模方式完成整体设计，建模过程中以实际工装夹具的功能需求为核心基准，先通过草图绘制勾勒出滑块的主体轮廓，精准定位两个对称分布的腰型安装孔的位置与尺寸，确保安装时可实现一定范围内的位置微调，适配不同规格的对接工位。主体基座部分采用规整的长方体构型，在基座上表面铣削出弧形让位槽与长条形导向滑槽，弧形槽用于避让对接工件的圆弧轮廓，避免装配时发生结构干涉，长条形滑槽则作为滑动导向的核心结构，保证滑块在往复运动过程中保持稳定的直线轨迹，不会出现偏移卡滞的问题。滑块上部设置两个对称的凸起卡接臂，臂体上同样加工有腰型槽，用于安装抓取定位的弹性销或者锁紧件，两个卡臂的间距经过精准计算，可在对齐过程中卡入待抓取工件的对应定位位，实现快速对位与夹紧动作。材质设定上选用常用的45号钢作为基础材质，渲染时赋予金属哑光磨砂质感，还原真实机加工零件的表面纹理，通过光影渲染突出零件的棱边倒角与槽体结构，清晰展现各部分的结构层次。设计过程中充分考虑零件的加工工艺性，所有棱边均设置了合理的工艺倒角，避免加工后出现锐边毛刺，同时各槽体的深度与宽度参数均符合常规铣削加工的工艺要求，无需特殊定制刀具即可完成加工。整体结构紧凑，没有冗余的设计部分，在保证结构强度的前提下尽可能缩减零件体积，降低材料消耗，滑动面的平面度公差在建模时就进行了参数约束，保证滑动配合时的顺畅度，腰型孔的长度参数经过反复校核，既满足调节行程的需求，又不会因为孔过长影响零件本身的结构强度，可广泛应用于自动化生产线的工件对位、抓取工位，作为工装夹具的核心滑动定位部件使用，能够有效提升工件对齐的精度与抓取动作的稳定性。
