工业用定位校正架机械结构设计

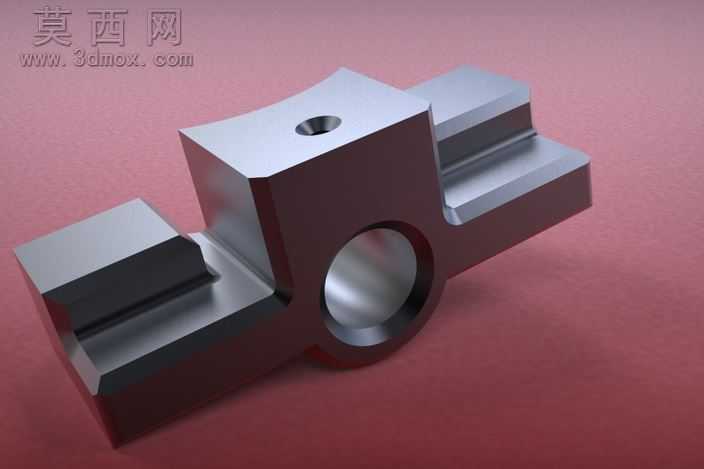

本校正架三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证各功能结构的尺寸公差匹配逻辑，先以中心基准面为定位核心绘制主体块的二维草图，通过拉伸凸台命令生成主体承载基体，再针对两侧的导轨定位槽做切除拉伸处理，确保槽体的平行度公差符合工装定位的使用要求。模型中部的大直径通孔采用同轴心约束完成绘制，孔壁做了0.2mm的倒角处理，既可以避免装配时的锐边磕碰，也能提升与配套轴件的装配顺滑度，顶部的螺纹定位孔采用异型孔向导命令生成，严格遵循公制螺纹的标准参数设置，保证后续装配时紧固件的适配性。材质设置上选用了高碳钢作为基础材质，在渲染环节调整了金属材质的粗糙度参数至0.15，反射度设置为0.8，还原出金属机加工后的哑光金属质感，同时添加了微弱的环境闭塞效果，让结构的棱角转折处光影层次更清晰，能够直观呈现各部分的结构衔接关系。整体结构采用对称式设计思路，两侧的凸台导轨结构可与配套设备的滑槽实现精准滑动配合，中部通孔用于穿装定位转轴，顶部螺纹孔用于安装锁紧件实现位置固定，各功能结构之间的壁厚经过受力校核，最薄处壁厚不小于8mm，可满足常规工装使用场景下的结构强度要求，不会出现受力变形的问题。建模过程中对所有尖锐棱边都做了R0.5的圆角过渡处理，既符合实际机加工的工艺要求，也避免了应力集中问题，提升零件的使用寿命。渲染时采用了45度侧光作为主光源，搭配弱度补光消除结构暗部的死黑区域，背景选用低饱和度的暗红色衬底，更好地突出金属零件的轮廓与结构细节，让观看者可以快速识别各部分的功能结构与装配关系，整个模型的所有特征均保留完整参数，可根据实际使用需求快速调整各部分尺寸，适配不同规格的设备定位校正场景。
