驱动器插入式蜗杆传动零件三维设计

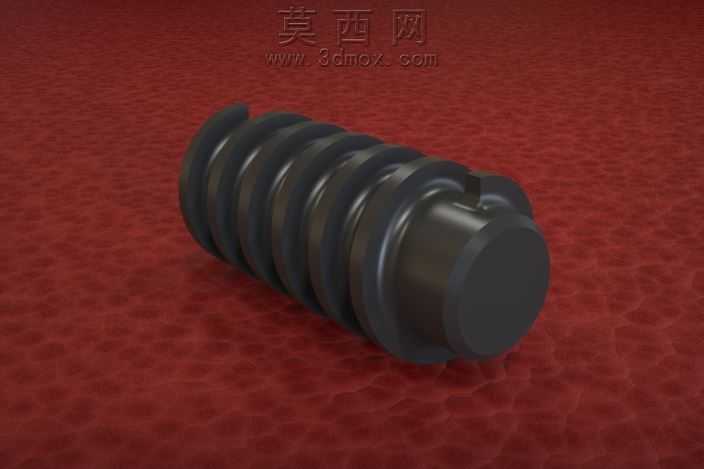

该模型为驱动器配套的插入式蜗杆传动零件，建模阶段以参数化设计为核心逻辑，首先基于蜗杆传动的啮合参数确定齿形螺旋升角、导程、齿顶圆与齿根圆直径，通过螺旋扫描命令生成连续的螺旋齿廓，再对齿面边缘做0.2mm的倒角处理，避免装配时出现锐边刮擦的问题。零件端部的插入定位段采用同轴度约束设计，与螺旋段保持0.01mm的同轴公差，插入端面做平面度校准，保证装配后与驱动器内部轴承座的贴合精度。材质渲染阶段选用哑光黑色硬质合金材质，调整金属粗糙度参数至0.6，反射强度设置为0.15，还原金属零件经过发黑处理后的真实质感，背景搭配暗红色纹理衬底，通过三点布光方案突出螺旋齿的轮廓层次，主光源从侧上方45度入射，在齿槽处形成自然的明暗过渡，辅助光源补亮端部插入段的轮廓，避免暗部细节丢失。结构设计上兼顾传动性能与装配便捷性，螺旋齿的齿厚经过力学验算，可承受额定扭矩下的接触应力，插入段的直径公差采用h7级精度，可直接与驱动器内部的安装孔实现间隙配合，无需额外加工调整。整体建模过程严格遵循机械设计规范，所有特征参数均可直接导出用于工程图生产，齿形部分的曲面曲率连续无破面，可直接导入有限元分析软件做啮合受力仿真，端部的定位凸台做了防滑纹理设计，提升装配时的握持摩擦力，零件整体无冗余结构，在满足传动强度的前提下尽可能控制体积，适配小型驱动器的紧凑安装空间。
