燕尾导向定位机械构件三维设计

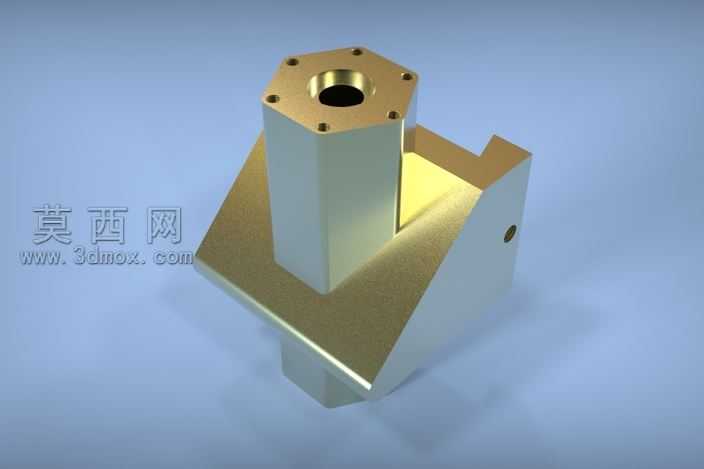

本作品为燕尾导向定位类机械构件的三维建模设计成果，建模阶段优先梳理构件的功能逻辑，将整体结构拆分为顶部六角安装座、中部竖直支撑柱、下部燕尾导向基座三个核心功能模块，逐一完成特征绘制。顶部六角安装座严格遵循机械安装标准设计，中心预留贯通的装配通孔，六角端面均匀分布六个螺纹安装孔，孔位尺寸与沉头深度均按照通用紧固件规格设定，保证后续装配的适配性；中部竖直支撑柱采用等截面棱柱结构，衔接顶部安装座与下部基座，壁厚经过结构强度校核，既保证支撑刚性，又避免不必要的材料冗余；下部燕尾导向基座为核心功能结构，燕尾导向面的角度、配合公差均按照滑动导向类零件的通用规范设计，基座侧面预留定位销孔，可实现构件安装后的精准锁止，避免工作过程中出现移位偏差。材质与渲染阶段，针对构件的金属加工属性，为整体赋予磨砂金属材质，区分不同加工面的质感表现：顶部安装座的端面、螺纹孔内壁做精加工金属质感处理，呈现细腻的金属反光效果；支撑柱与燕尾基座的非配合面做哑光喷砂质感处理，还原真实机加工零件的表面状态；燕尾导向配合面做高光金属处理，突出配合面的加工精度。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，清晰勾勒出燕尾结构的轮廓线条与各部位的结构转折，辅助光源补全暗部细节，避免结构死角出现死黑区域，背景选用低饱和度的浅冷色调，突出金属构件本身的质感与结构特征。设计过程中全程遵循机械设计的公差配合原则，所有安装孔位、配合面的尺寸均预留合理的装配余量，既保证构件自身的结构完整性，也兼顾与其他配套零件的装配兼容性，可直接用于机械导向机构、工装定位装置的设计参考，也可作为机加工教学的结构演示案例使用。
