带球头测头的iGaging数显千分测量表结构

　　在精密机械加工车间的工序间检测环节、计量室的工件形位公差校准场景，以及自动化产线的在线尺寸抽检工位，这类带球头尖端的数显千分表是出镜率极高的接触式测量器具，和普通平测头千分表不同，球头测端的设计专门适配曲面、圆弧面、凹槽侧壁这类非平面特征的尺寸测量，能避免平测头接触斜面或弧面时出现的测量点偏移、读数失真问题，比如检测轴承滚道的圆度偏差、冲压件的曲面轮廓度、小型轴类零件的径向跳动时，球头测头可以保证接触点始终落在被测特征的法向位置，测量重复性比平测头提升近一个数量级。

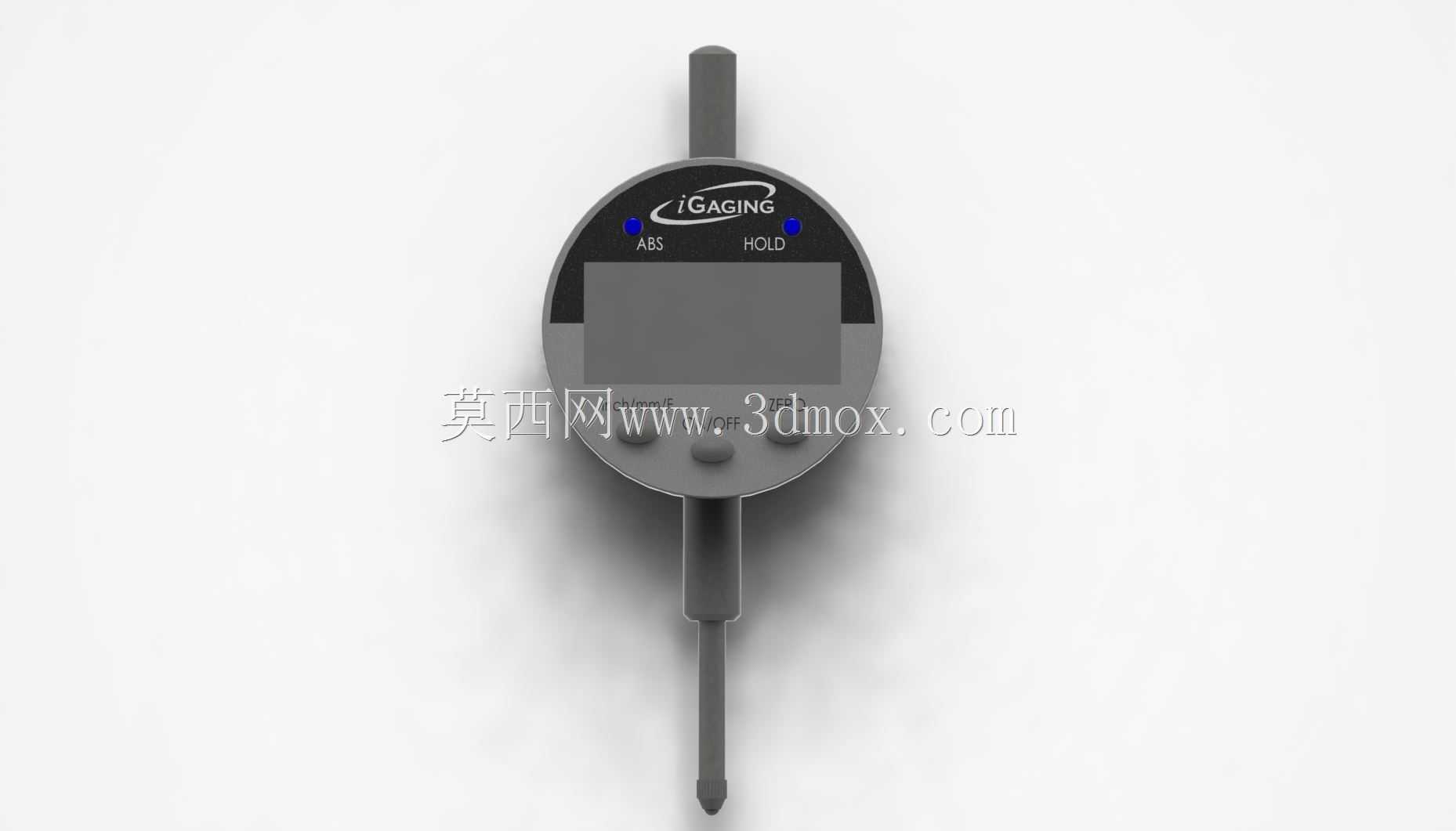

　　从结构设计逻辑来看，这款数显千分表的整体布局完全围绕手持操作和表架安装的双重需求展开，主体外壳采用类椭圆的握持造型，上部的显示区域做了内凹式遮光设计，即便在车间强光照明环境下，操作人员也能清晰读取屏幕数值，不会因为屏幕反光出现读数误差。正面设置的两个功能按键分别对应绝对值测量和测量值保持功能，ABS按键可以在任意测量位置设置零点，方便操作人员做相对尺寸的比较测量，不用反复计算基准偏差；HOLD按键可以锁定当前测量数值，在测量空间狭窄、视线无法直接观察屏幕的工位，测头接触工件触发读数后按下锁定键，就可以把表拿到视线范围内读取数值，适配机床内部、工装夹缝这类受限空间的测量需求。

　　测杆部分采用双导向结构设计，上下滑动的行程范围内全程无径向窜动，配合球头测端的硬质合金材质，长期反复接触被测工件也不会出现测头磨损、测杆卡滞的问题，测头的球头半径经过严格校准，出厂时的半径补偿值已经写入数显模块的计算逻辑，测量时不需要操作人员额外换算测头半径带来的尺寸偏差，直接读取屏幕数值就是被测位置的实际尺寸。表体背部设置有标准直径的安装套筒，和市面上通用的磁性表架、高度尺安装座完全适配，不需要额外制作转换工装，就能直接固定在各类测量辅助工装上，安装时只要把套筒插入表架的装夹孔，锁紧侧面的紧固螺钉即可完成固定，装夹效率比传统燕尾槽结构的量表提升不少。

　　从功能特性上看，这款数显千分表的测量分辨率达到千分之一毫米级别，完全满足IT5级及以上精度等级工件的检测需求，数显模块内置的位移传感器采用光栅式测量原理，和传统机械式千分表的齿轮齿条传动结构相比，不存在机械传动间隙带来的回程误差，反复多次测量同一位置的读数偏差可以控制在1微米以内，适合做高精度的尺寸比对测量。屏幕显示区域除了实时测量数值外，还会显示当前测量方向、单位切换状态，操作人员可以根据使用习惯在公制和英制单位之间快速切换，不用做手动单位换算。

　　在实际使用场景中，这类千分表常被用来配合平板做工件的平面度检测，把表固定在高度尺架上，测头接触工件表面后拖动表架在平板上移动，屏幕上的数值波动量就是被测平面的平面度误差；也可以配合V型块检测轴类零件的径向圆跳动，把轴类零件架在V型块上，表的测头垂直压在轴的外圆表面，缓慢转动轴件一周，屏幕显示的最大与最小读数差值就是该截面的径向跳动值。球头测端的设计还特别适合测量小型注塑件的浇口残留高度、钣金件的压铆凸起高度这类小尺寸凸起特征，不会因为测头边缘刮蹭工件周边平面导致测量值偏大。

　　设计这款量表的三维结构时，需要重点把控几个核心尺寸边界：首先是安装套筒的外径公差，必须控制在h6精度范围内，保证和表架装夹孔的配合间隙合理，既不会因为间隙过大出现表体倾斜，也不会因为过盈配合导致装夹困难；其次是测杆的滑动行程，要保证全行程范围内测杆和外壳之间的密封结构有效，避免车间内的切削液、金属碎屑进入表体内部损坏传感器；还有按键的按压行程和反馈力度，要适配操作人员戴劳保手套操作的场景，按键凸起高度不能过低，否则戴手套时很难准确触发按键，也不能过高导致容易被意外磕碰触发功能切换。整体外形的握持区域做了细微的防滑纹理处理，手持测量时不容易打滑，即便手上沾有少量切削液也能稳定握持表体完成测量操作。
