学生创意设计分体式手持弓箭三维模型

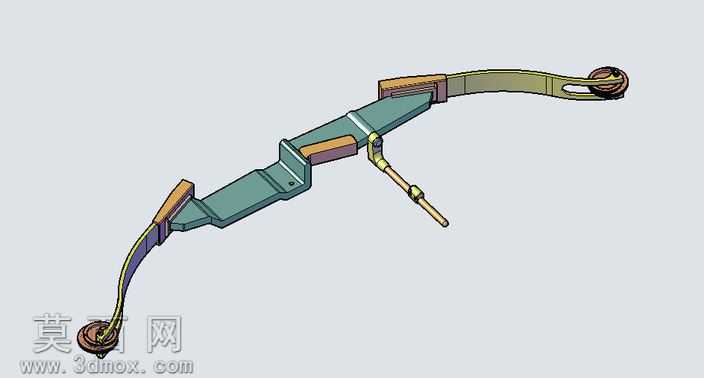

本作品为学生创意设计的分体式手持弓箭三维建模作品，建模过程依托三维设计软件完成全参数化结构搭建，从整体轮廓到细小零件均遵循真实弓箭的力学逻辑与使用逻辑进行还原。建模初期先绘制弓身的中心引导曲线，确定弓体的弯曲弧度与整体长度比例，将弓身拆分为三段式拼接结构，分别为上弓臂、握持段、下弓臂，每段衔接处设计有嵌入式卡位结构，既保证拼接后的结构强度，也还原了分体式器材便于收纳携带的设计特点。弓臂部分采用渐变式截面设计，从靠近握持段的宽厚结构逐步向两端弓梢收窄变薄，建模时通过放样命令完成曲面过渡，保证曲面顺滑无折角，还原复合弓臂的力学承载特性。弓梢位置设计有专用的弦槽与挂弦凸台，凸台处做圆角过渡处理，避免弓弦长期使用出现磨损。握持段根据人体工学设计了贴合手掌的曲面凹陷，表面附加防滑贴片结构，贴片与弓身主体通过嵌入式卡槽固定，建模时单独拆分贴片零件，赋予差异化材质便于区分。弓弦采用扫掠命令完成建模，以螺旋线模拟弓弦的扭绞结构，两端绑定在弓梢挂弦凸台上，呈现出上弦后的自然绷紧弧度。触发结构部分单独建模，包含扳机、转轴、定位销、箭台四个核心零件，扳机处设计有符合手指扣动弧度的曲面，转轴与弓身握持段的轴孔采用间隙配合参数，还原真实结构的活动逻辑，箭台位置设计有导向槽，用于搭放箭矢保证发射方向稳定。材质渲染阶段，弓身主体赋予哑光墨绿色金属烤漆材质，还原高强度合金弓身的质感，防滑贴片赋予棕褐色磨砂橡胶材质，弓弦赋予高张力尼龙纤维材质，扳机等活动零件赋予亮银色金属材质，弓梢的弦槽凸台做抛光金属处理，整体材质层次分明，结构辨识度高。渲染时采用45度侧视角度布光，主光源从左上方投射，突出弓身的曲面弧度与零件衔接的结构细节，辅助光从右侧补光，避免零件暗部细节丢失，背景采用浅灰色纯色背景，让模型主体成为视觉核心。整个建模过程严格遵循结构合理性原则，每一处零件的尺寸比例都经过反复调整，既保留了传统弓箭的造型美感，也融入了现代分体式器材的实用设计思路，完整呈现了创意设计从概念到三维可视化的全流程，结构拆分清晰，可直接用于后续的3D打印验证或者结构优化设计。
