传动系统用锥面摩擦离合器结构设计

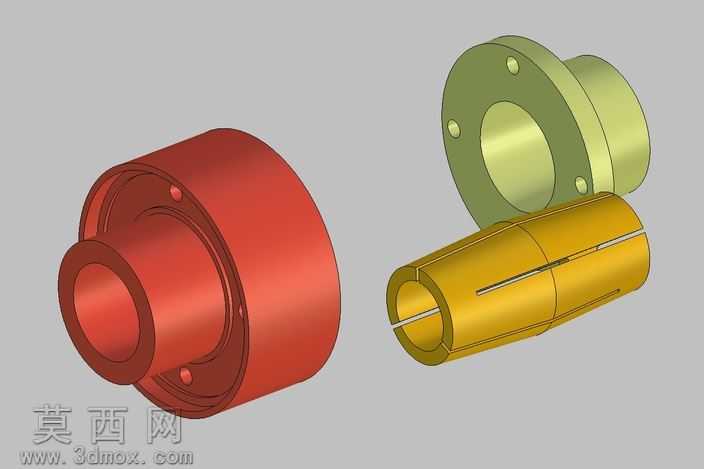

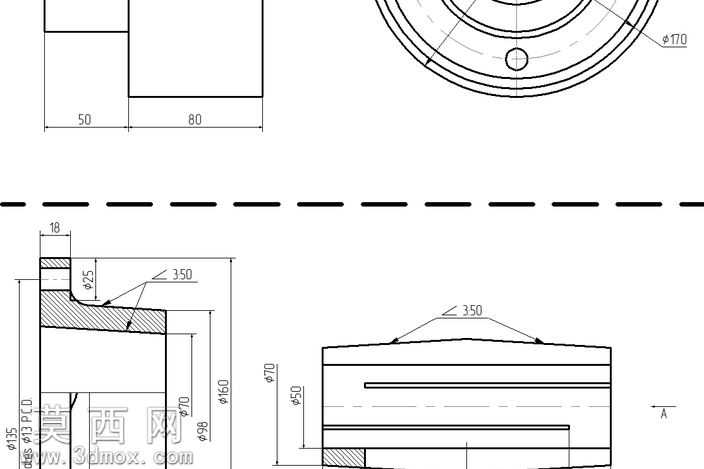

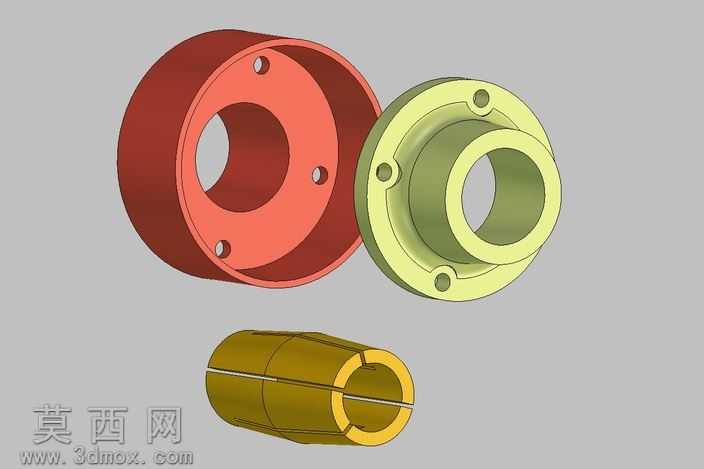

本离合器三维模型围绕传动系统的动力接合与切断需求开展设计，建模过程严格遵循机械设计规范，先通过二维工程图提取核心尺寸参数，明确各部件的配合公差与装配关系，再依托三维建模软件完成全参数化建模。建模时首先构建离合器的核心基体部件，分别完成主动端与从动端的锥面结构绘制，保证锥面角度为350度的设计要求，精准还原直径尺寸Φ170、Φ160、Φ98、Φ50、Φ35以及轴向长度尺寸50、80、70等关键参数，确保各轴段的同轴度符合装配要求。针对锥面摩擦传动的核心特性，建模时重点处理摩擦接触面的结构精度，保证锥面的表面粗糙度与形位公差满足摩擦传动的接触面积要求，避免出现传动打滑或接触应力集中的问题。模型同时还原了部件上的定位孔、装配止口等细节结构，明确各连接部位的配合形式，包括间隙配合、过渡配合的区域划分，为后续的装配仿真与工程出图提供准确的模型基础。材质设置上，针对摩擦接触部位选用耐磨合金材质参数，基体部件选用调质结构钢材质，通过材质渲染区分不同功能区域，直观展示部件的材质分布与功能分区。设计过程中充分考虑离合器的拆装工艺性，预留了足够的装配操作空间，各连接部位的结构设计符合机械加工的工艺要求，避免出现无法加工的死角结构。整体模型结构完整，尺寸链闭合，可直接用于传动系统的装配仿真、运动干涉检查，也可作为离合器设计的参考案例，用于验证锥面摩擦离合器的传动扭矩、接合行程等核心性能参数，为后续的实物加工制造提供准确的三维数字模型支撑，能够有效缩短同类传动部件的设计研发周期，减少前期设计的尺寸校验成本。
