带键槽STD8M型正时同步带轮结构

　　在自动化输送、纺织织造、印刷包装、精密机床进给这类对传动同步精度有硬性要求的设备里，同步带轮的选型与结构设计直接决定了整套传动链路的可靠性，这款STD8M节距的正时带轮，就是针对中高速、中等负载的同步传动场景开发的轮体结构。不同于平带轮靠摩擦力传动的打滑风险，也不同于齿轮传动对中心距公差的严苛要求，8M圆弧齿同步带轮的齿形啮合间隙更小，传动过程中多边形效应被大幅削弱，高速运转时的振动与噪音控制表现更优，在转速跨度从每分钟几十转到三千转的工况区间都能稳定输出精准传动比，不会出现丢转、相位偏移的问题，这也是它被广泛应用在需要相位同步的传动环节的核心原因。

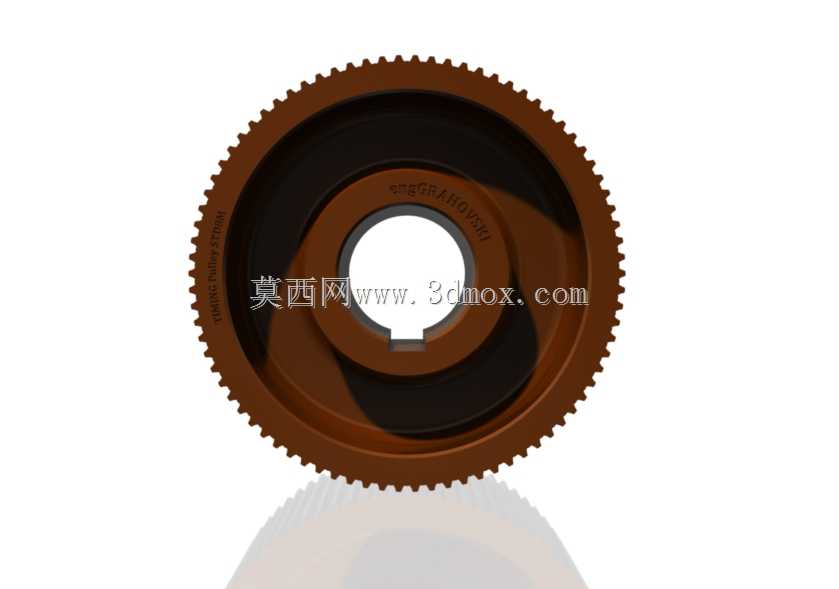

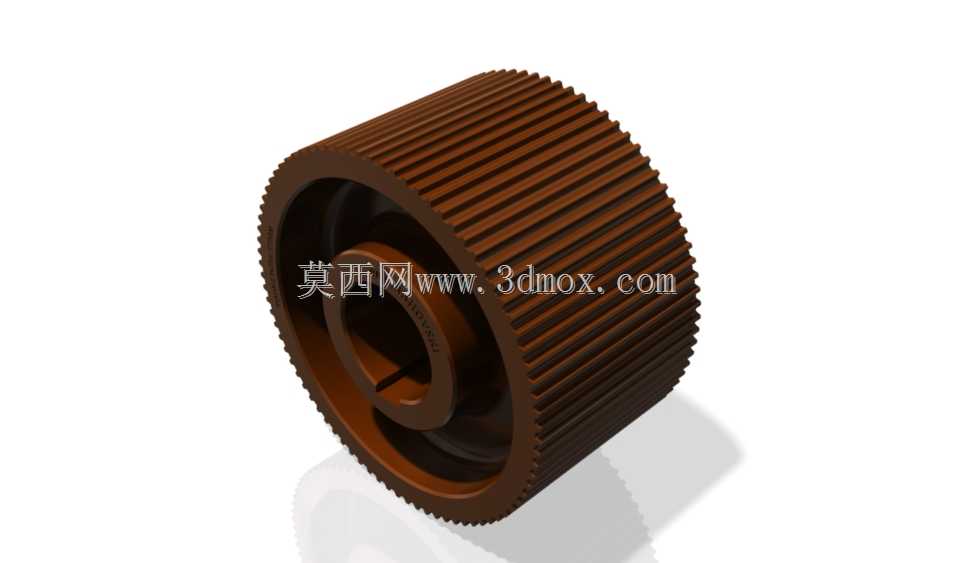

　　从结构设计逻辑来看，这款带轮采用了腹板一体式结构，轮缘部分加工有连续的STD8M型圆弧齿，齿形参数完全匹配对应规格的同步带齿槽，啮合过程中齿面接触应力分布更均匀，不会出现梯形齿同步带常见的齿根应力集中、断齿失效问题。轮体中心的安装孔采用基孔制配合设计，孔内加工有标准平键键槽，安装时通过平键传递扭矩，相比过盈配合的安装方式，键连接的装拆难度更低，对轴的加工精度要求更友好，同时能承受更大的冲击载荷，不会出现长期正反转切换后轮孔与轴打滑松脱的问题。轮体两侧的挡边结构做了加厚处理，能避免同步带在运转过程中出现轴向窜动、掉带的故障，尤其是在中心距较长、带体张紧力存在小幅波动的长距离传动场景里，加高挡边的防护作用会体现得更加明显。

　　在实际安装边界的适配设计上，这款带轮的轮毂部分做了轴向凸台设计，凸台外径与安装端面的轴承内圈或者轴肩定位面匹配，安装时可以直接靠轴肩实现轴向定位，不需要额外加装定位套，能有效压缩传动组件的轴向安装空间，适合结构紧凑的设备内部布局。轮体腹板部分做了等厚设计，在保证轮体整体刚性、满足高速动平衡要求的前提下，尽可能削减了不必要的实体材料，既降低了轮体自身的转动惯量，减少电机启动与换向时的惯性负载，也控制了零件的整体重量，降低了安装轴的径向承重负担。齿面的加工精度满足同步带轮的中等精度等级要求，齿向公差控制在合理范围内，保证带齿与轮齿啮合时全齿宽接触，不会出现偏载导致的局部齿面异常磨损。

　　从实际应用的适配场景来说，这款带轮可以直接用在自动化生产线的输送辊传动单元，配合对应宽度的8M同步带，实现多根输送辊的同步转动，保证输送面上的工件不会因为辊筒转速差出现偏移、卡位；也可以用在印刷设备的走纸传动链路里，精准的传动比能保证纸张进给的相位精度，避免出现套色偏差、走纸长度不准的问题；在小型精密机床的进给轴传动中，这款带轮搭配同步带使用时，没有齿轮传动的背隙问题，传动响应速度更快，配合伺服电机可以实现高精度的位置控制。设计过程中也充分考虑了不同工况的适配性，轮体的齿宽参数覆盖常用的同步带宽度规格，安装孔可以根据实际使用的轴径做适配调整，键槽尺寸也对应不同孔径的平键标准做匹配，不需要额外做二次加工就可以直接装配使用。

　　在传动性能的细节设计上，轮齿的齿顶做了微小的倒角处理，装配同步带时不会刮伤带齿的基层帆布与橡胶层，能有效延长同步带的使用寿命；轮体的安装端面与内孔的垂直度公差控制在合理范围，安装后带轮的径向跳动与端面跳动量满足高速运转要求，不会出现带体周期性张紧力波动、带体抖动的问题。对于需要定期维护的传动场景，这种一体式结构的带轮没有多余的拼接部件，长期运转不会出现连接螺丝松脱、组件错位的故障，日常维护只需要定期检查同步带的张紧力与磨损情况即可，不需要对带轮本身做额外的保养操作，运维成本相对更低。
