带支架立式单滑轮导向轮组结构设计

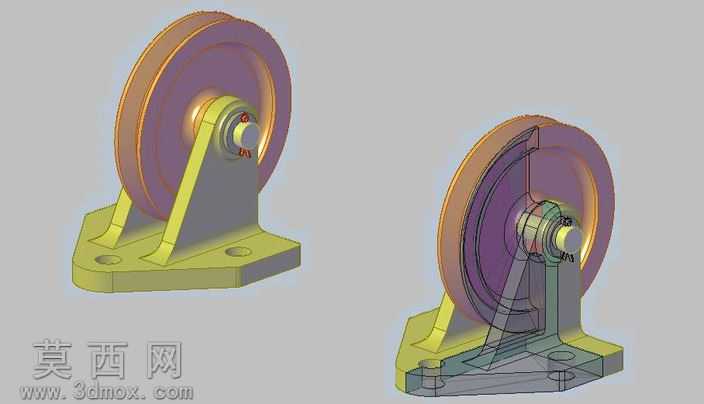

本作品为带安装底座的立式单滑轮导向轮组三维建模成果，建模过程中严格遵循机械构件的实际装配逻辑，先完成各独立零件的参数化建模，再按照装配约束关系完成整体组装，同时通过半透明剖切视图的渲染处理，清晰展现轮组的内部装配结构。建模阶段首先构建底部安装底座，底座采用带加强筋的L型立式支撑结构，底座底板开设两个对称的安装通孔，用于实现轮组与安装基面的螺栓固定，支撑立板与底板之间设置两道三角加强筋，提升整体支撑结构的抗载荷能力，避免受力时出现结构变形。轮体部分采用分层结构设计，外层为轮缘接触层，中间为轮辐支撑结构，中心设置轴孔用于与转轴配合，转轴与支撑立板之间设置轴套结构，降低转动过程中的摩擦损耗，转轴端部设置限位挡圈，防止轮体工作过程中出现轴向窜动。材质渲染阶段，对底座与支架部分赋予哑光金属漆材质，模拟铸铁构件的表面质感，对轮缘部分赋予偏紫铜色的金属材质，区分轮体与支架的材质差异，对转轴、轴套等运动配合部件赋予亮面金属材质，突出精密配合面的加工质感，半透明视图中将支架与轮体部分设置为半透明效果，可直观观察到内部转轴、轴套、限位结构的装配位置与配合关系。设计过程中充分考虑导向轮组的实际使用场景，优化了支架的受力角度，确保轮体承受绳索拉力时，支撑结构的应力分布均匀，同时控制整体结构的体积与重量，兼顾安装便利性与结构强度，轮体的转动间隙经过参数化调整，既保证转动顺畅无卡滞，又避免间隙过大导致绳索脱槽，整体建模精度满足机械加工、装配演示、工况模拟等多场景的使用需求，可直接用于相关设备的导向机构设计参考，也可作为机械结构教学的演示模型使用。
