双开门立式工业电气控制箱体结构设计

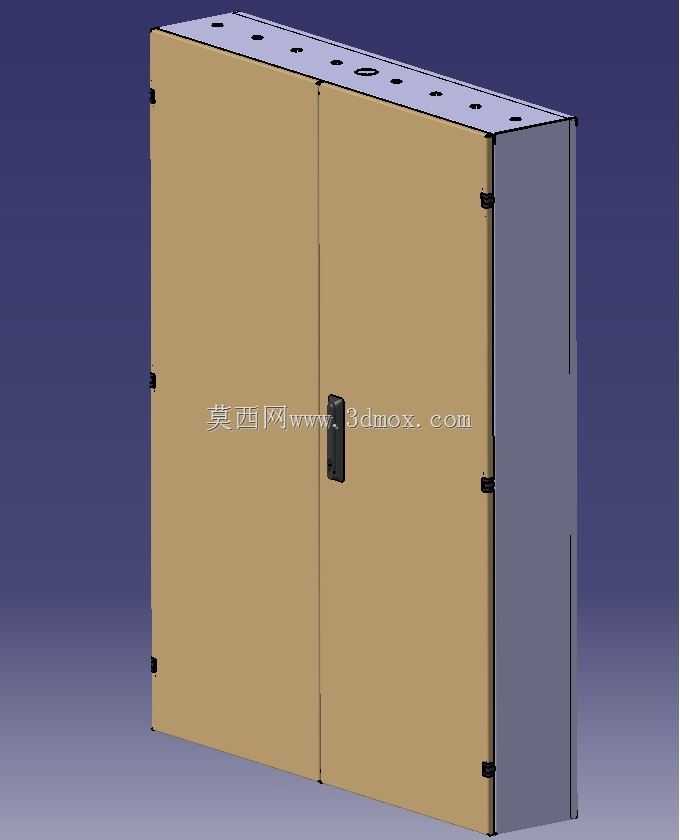

　　这款双开门立式电气箱体，是面向工业车间配电、设备集中控制场景开发的钣金类壳体结构，日常应用中主要承载低压配电回路排布、工控元件安装、现场操作终端集成的功能，常见于生产车间动力配电支路、自动化产线主控工位、厂区公共区域供电分端这类场景，能够为内部安装的断路器、接触器、PLC模块、接线端子排等电气元件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅、意外外力磕碰对电气元件的损伤，同时规整线路排布，方便后期运维人员快速排查回路故障。从设计思路来看，这款箱体采用对称双开门结构，区别于单开门大尺寸箱体开启时占用侧向操作空间过大的问题，双扇门各自独立开合，日常运维时可根据需要单独开启对应区域的箱门，无需完全敞开整个箱体，

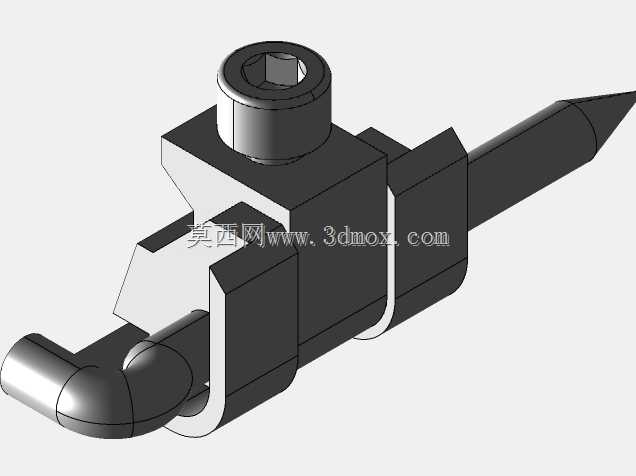

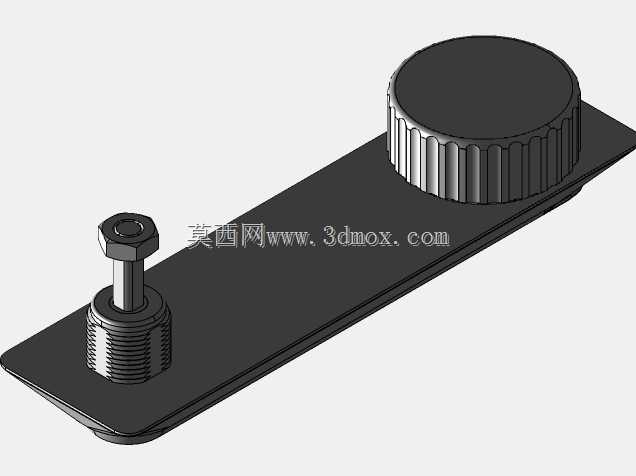

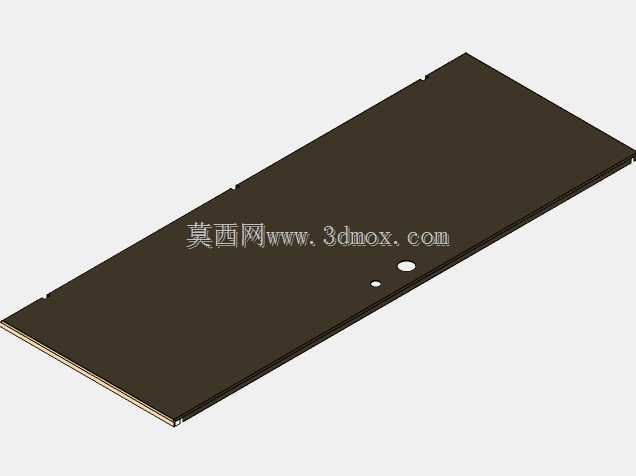

　　减少内部元件暴露在外的面积，降低车间环境中浮尘落入箱体内部的概率；门体与箱体框架的连接采用多组均匀排布的暗装铰链，沿门体侧边竖向等距布置，能够均匀承载门体重量，避免大尺寸门体长期开合出现下垂变形，保证门体与框架的贴合度，减少缝隙漏尘的可能。箱体正面配置一体式暗装门锁，锁具嵌入门体平面安装，不会突出门体表面形成磕碰凸起，适配车间通道旁安装时避免过往人员、转运物料剐蹭锁具的需求，同时锁具采用通用三角锁芯结构，运维人员使用常规配电钥匙即可开启，无需配备特殊专用钥匙，适配工业现场通用运维工具配置。外形尺寸上这款箱体采用1600mm×1200mm的宽高规格，属于中等偏大的立式落地安装箱体，安装时需要提前在地面规划对应安装边界，

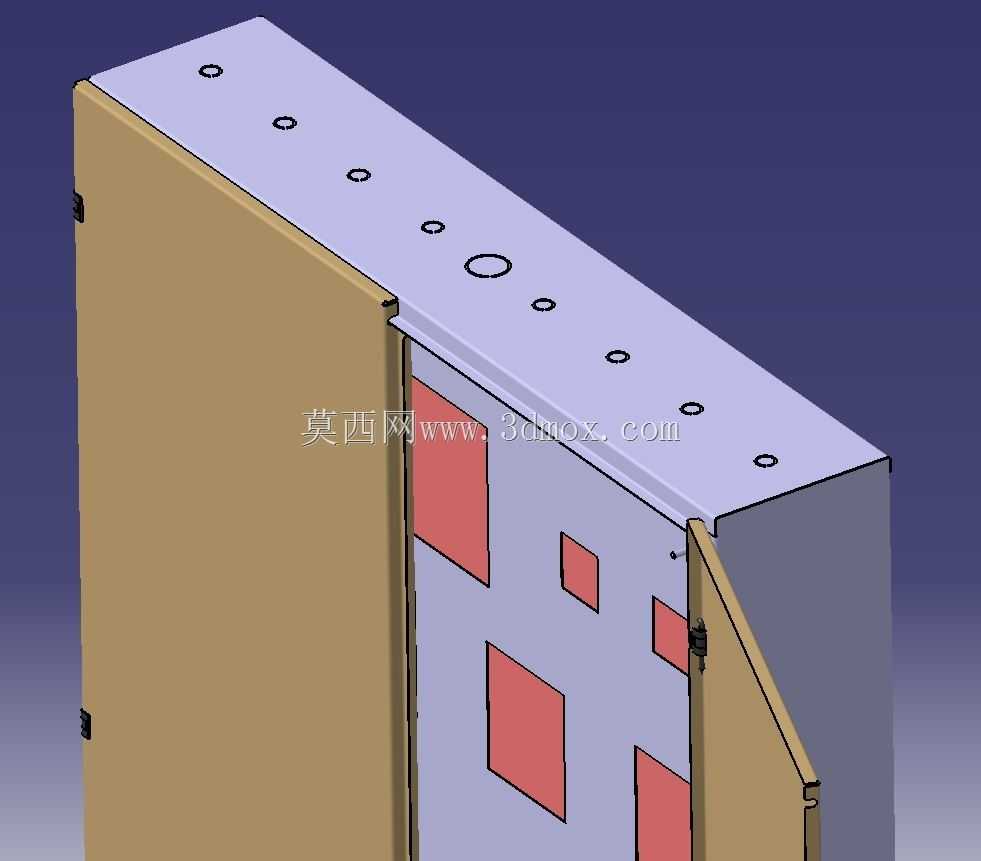

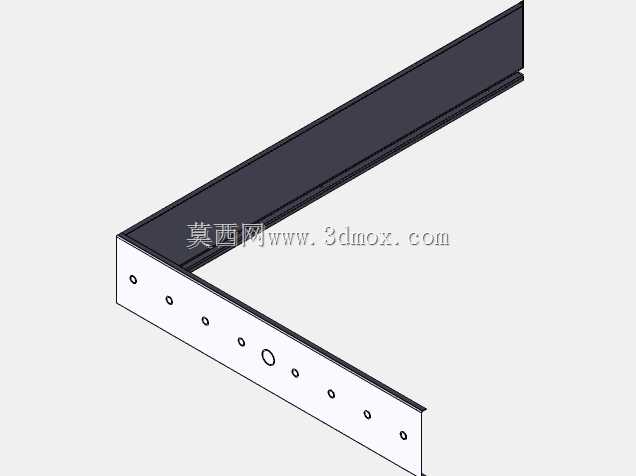

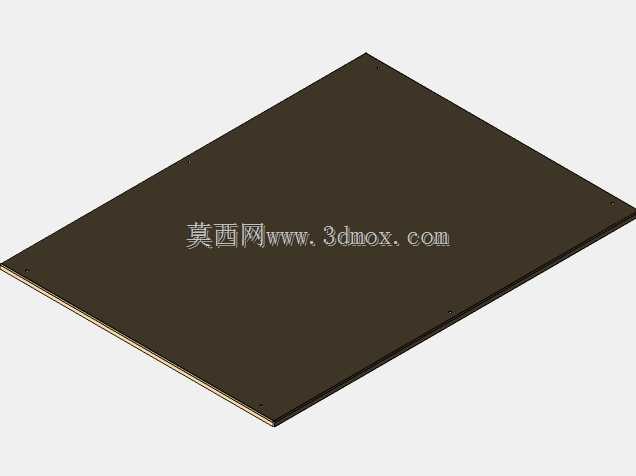

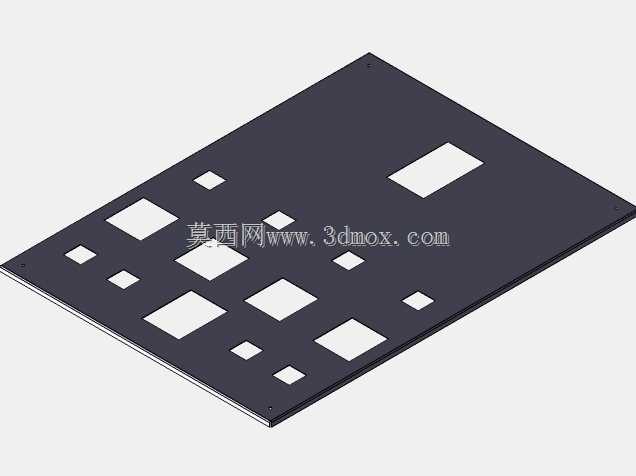

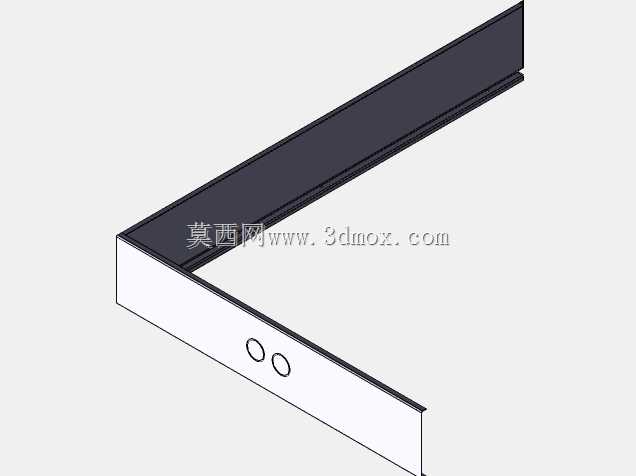

　　箱体背部预留的安装孔位适配膨胀螺栓直接固定于水泥地面，也可搭配10号槽钢制作的加高底座安装，应对车间地面存在积水、清洁时冲水的场景，抬升箱体底部高度避免积水渗入箱体内部。箱体顶部预留了多组不同直径的进出线孔，沿顶板长度方向均匀排布，能够适配不同线径的动力电缆、控制电缆、通讯线缆从顶部穿入箱体，孔位边缘做钝化翻边处理，避免穿线时锋利的钣金切口划伤线缆绝缘层，后期施工时可根据实际穿线数量敲落对应孔位的密封挡板，未使用的孔位保留挡板实现密封，减少粉尘从顶部缝隙进入箱体。箱体框架采用折弯一体成型的钣金构件拼接而成，框架折边处预留了通用的元件安装孔位网格，孔位间距符合电气安装的通用模数，内部安装板可根据元件排布需求灵活调整安装高度，

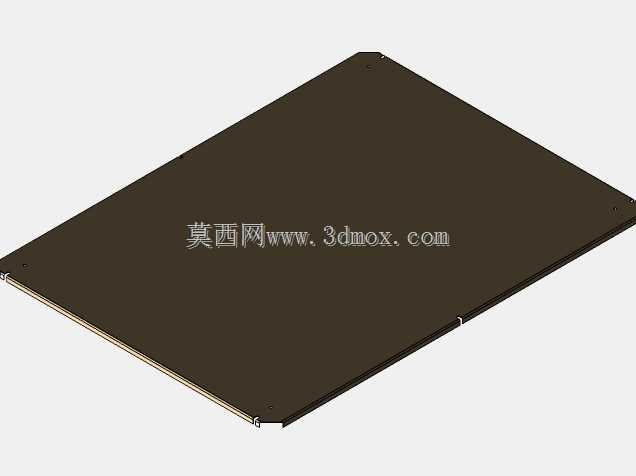

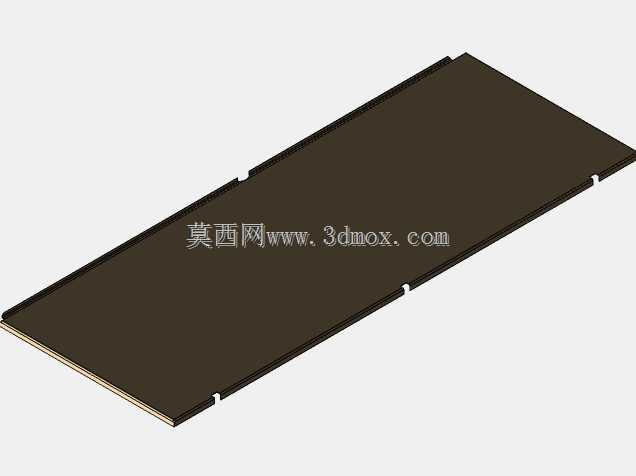

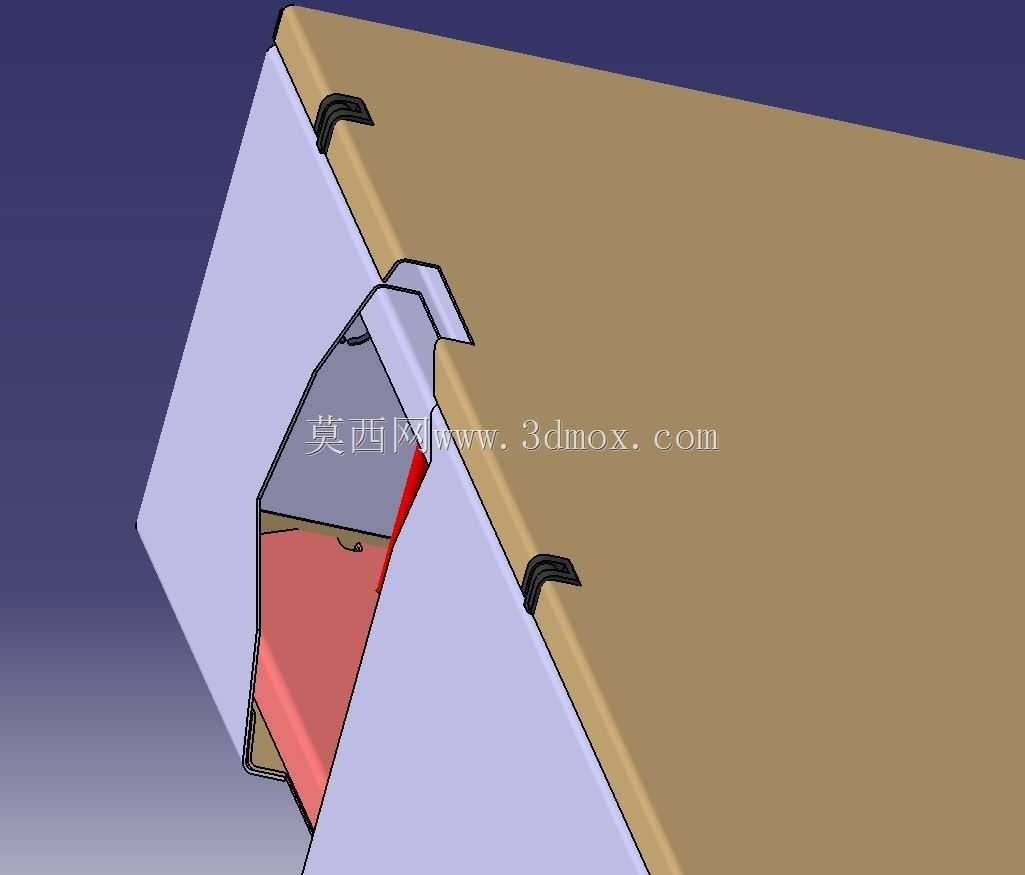

　　无需二次在框架上打孔，适配不同品牌、不同尺寸的电气元件安装需求；门体内侧预留了走线槽安装位，可将门板上安装的按钮、指示灯、操作屏的线路规整收纳在走线槽内，避免开关门时线路被挤压磨损，同时门体与框架之间预留了接地端子安装位，安装时必须将箱门、框架、安装板分别与接地排可靠连接，避免箱体带电引发安全隐患。从结构强度设计来看，箱体侧板采用整板折弯工艺，减少拼接焊缝数量，既提升了箱体整体的抗变形能力，也减少了拼接缝隙的密封处理工作量，板材厚度适配常规工业电箱的选型标准，能够承受内部元件安装后的总重量，不会出现侧板鼓胀、框架变形的问题；门体边缘做了向内折弯的防水防尘折边，关闭时折边嵌入框架内侧的密封胶条槽内，配合粘贴的发泡密封胶条，能够达到工业场景常规的防护等级要求，应对车间日常的粉尘、轻度泼水场景不会出现内部进水进尘的问题。在实际选型应用中，这款箱体适合安装在车间靠墙位置或者通道侧边，安装时需要预留箱门完全开启的操作空间，双扇门各自开启角度不小于120度，保证运维人员能够完全接触到内部安装板上的所有元件，接线时需要将动力线缆与控制线缆分开排布，从顶部不同的进线孔穿入箱体，避免强电线路对弱电控制信号产生干扰，箱体底部也可根据现场布线需求预留进出线孔，适配电缆从地面桥架穿入的布线场景。
