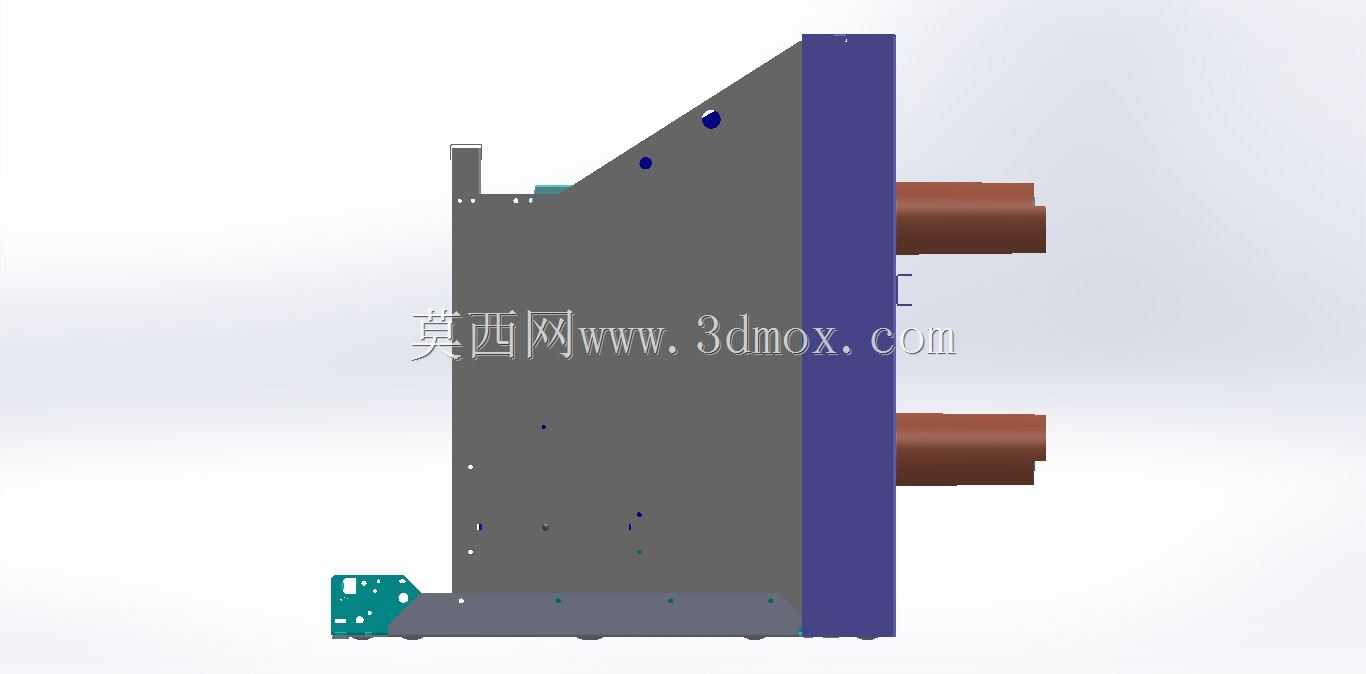

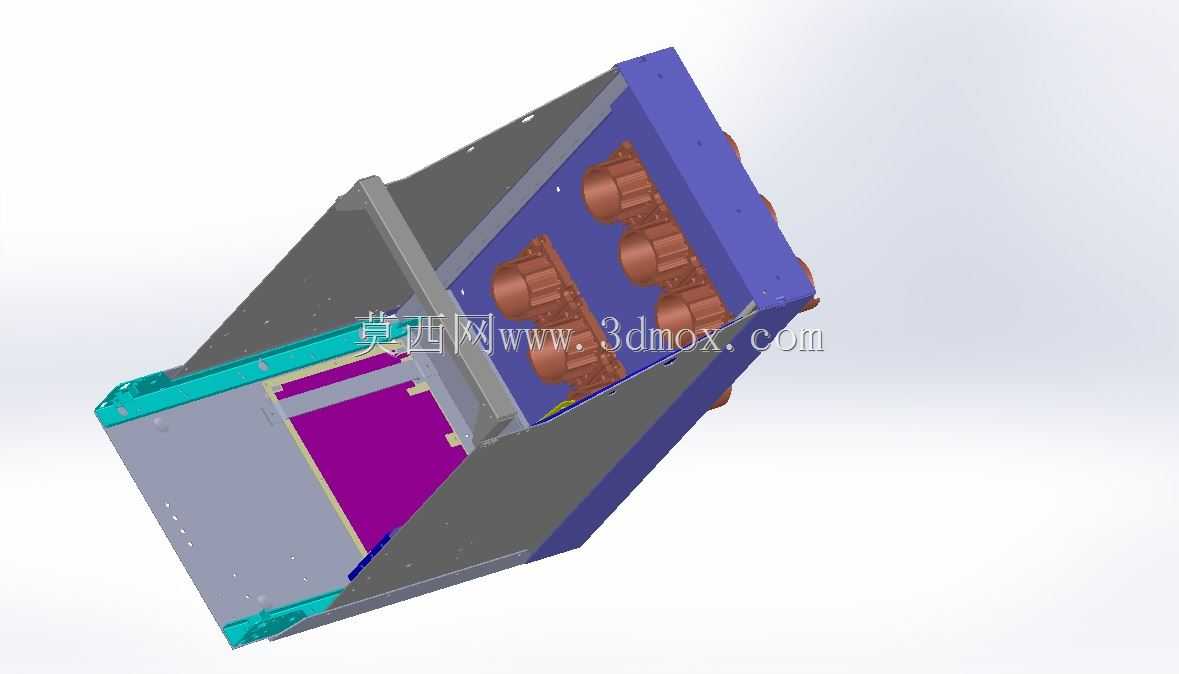

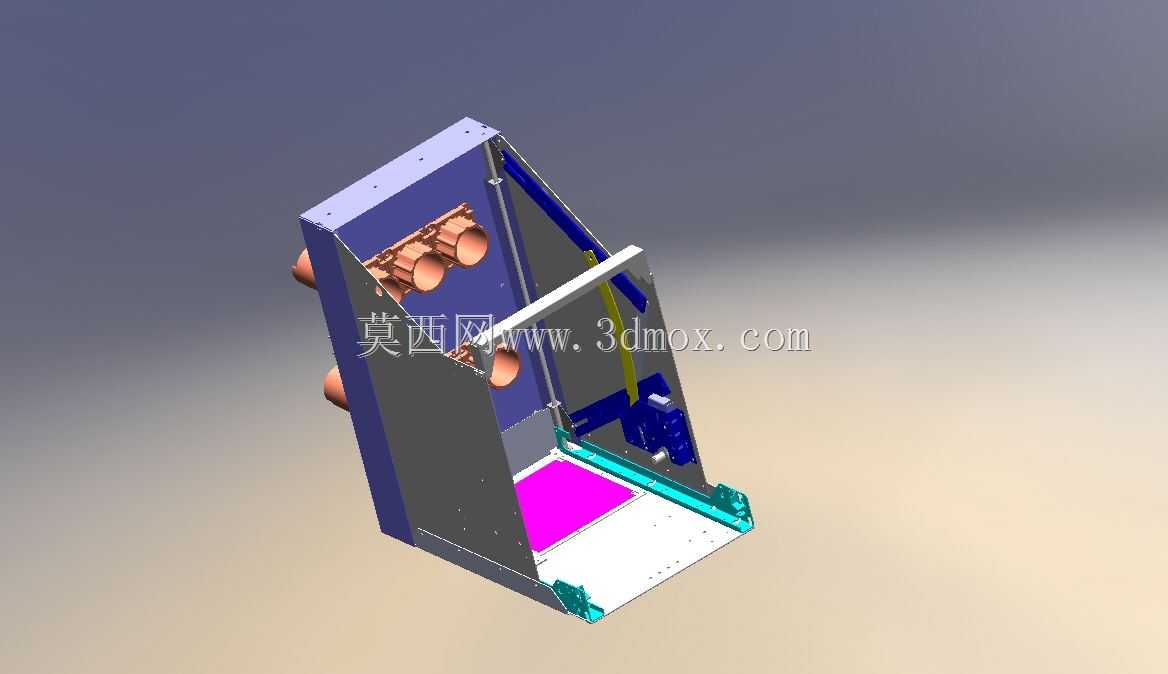

中压开关设备用EVOLIS E145接口支架结构

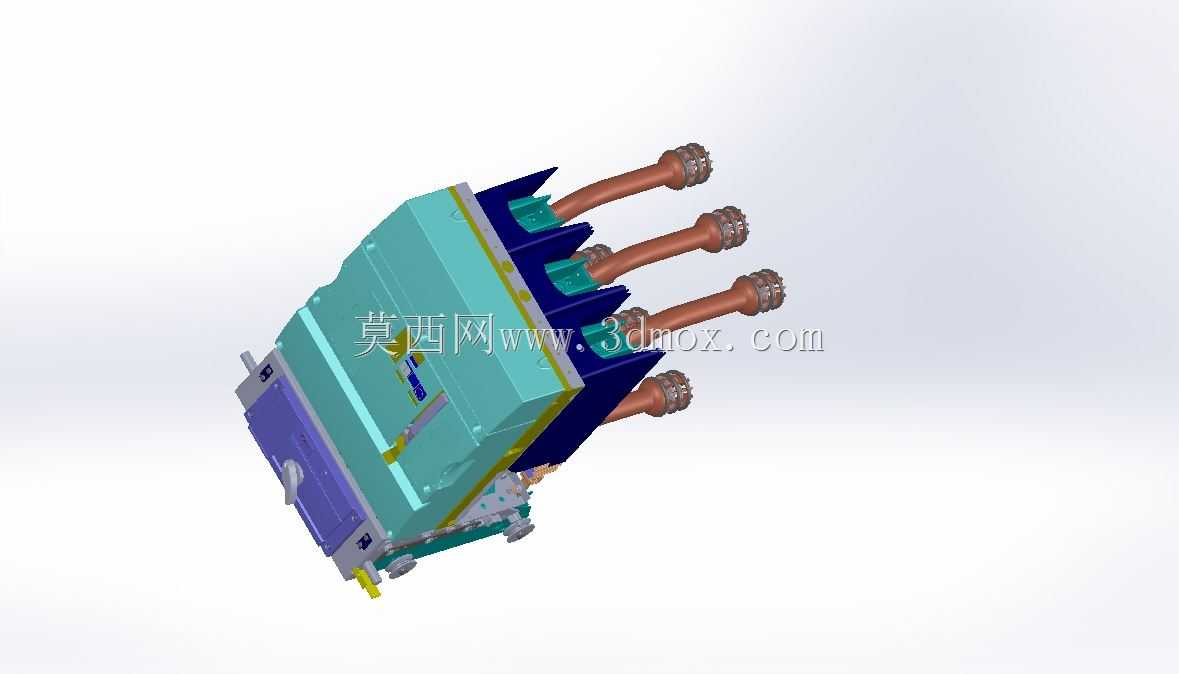

　　在中压配电系统的开关设备柜体内部，接口支架是承载TRUK装载机、实现各功能模块可靠对接的核心结构件，其设计合理性直接决定柜内部件装配精度、运行稳定性与后期维护便捷性。该支架的设计完全围绕中压开关柜的实际安装工况展开，所有结构尺寸均严格匹配EVOLIS E145系列开关设备的柜体内部安装边界，无需额外进行现场裁切或打孔适配，可直接完成预装作业。从实际应用场景来看，中压开关设备多部署在工业厂区配电房、商业综合体变配电室、市政电网开闭所等场景，这类场景对柜内部件的安装可靠性要求极高，既要满足长期带电运行下的结构强度要求，也要适配柜内紧凑的布线空间，避免与母线排、二次线缆、绝缘组件产生干涉。该支架在设计阶段就充分考虑了柜内的空间布局，

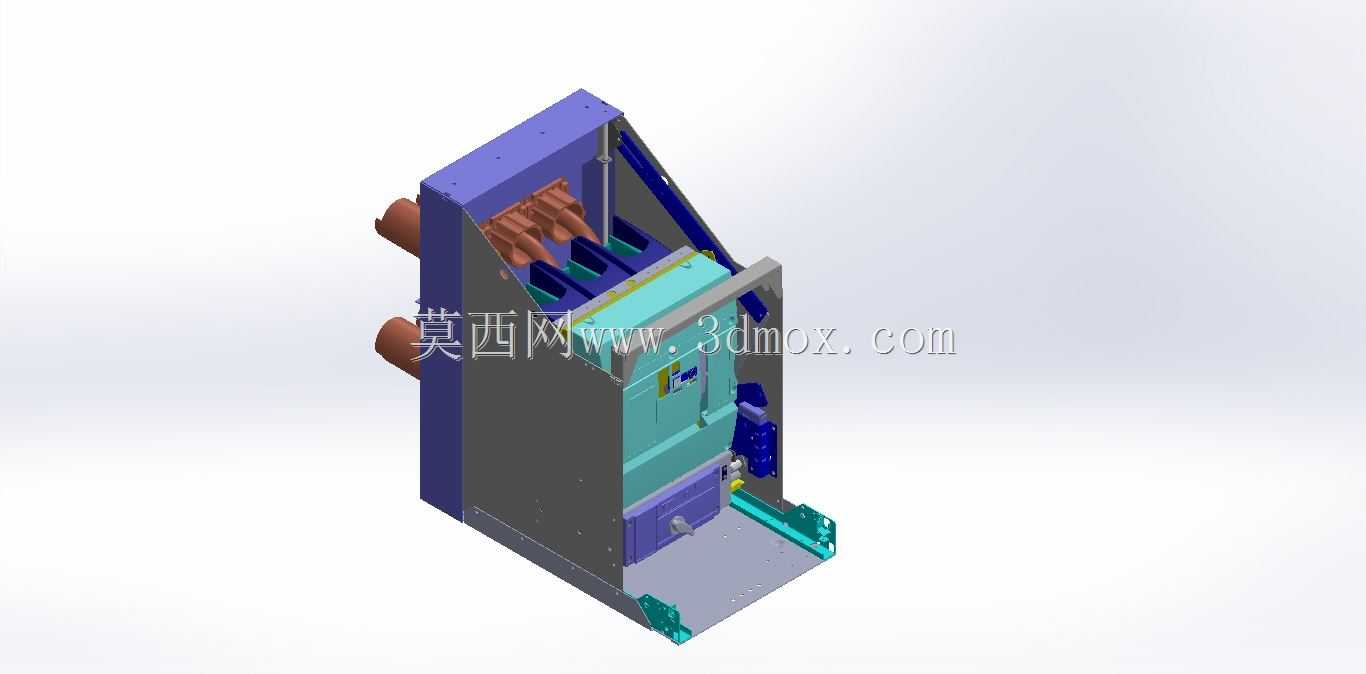

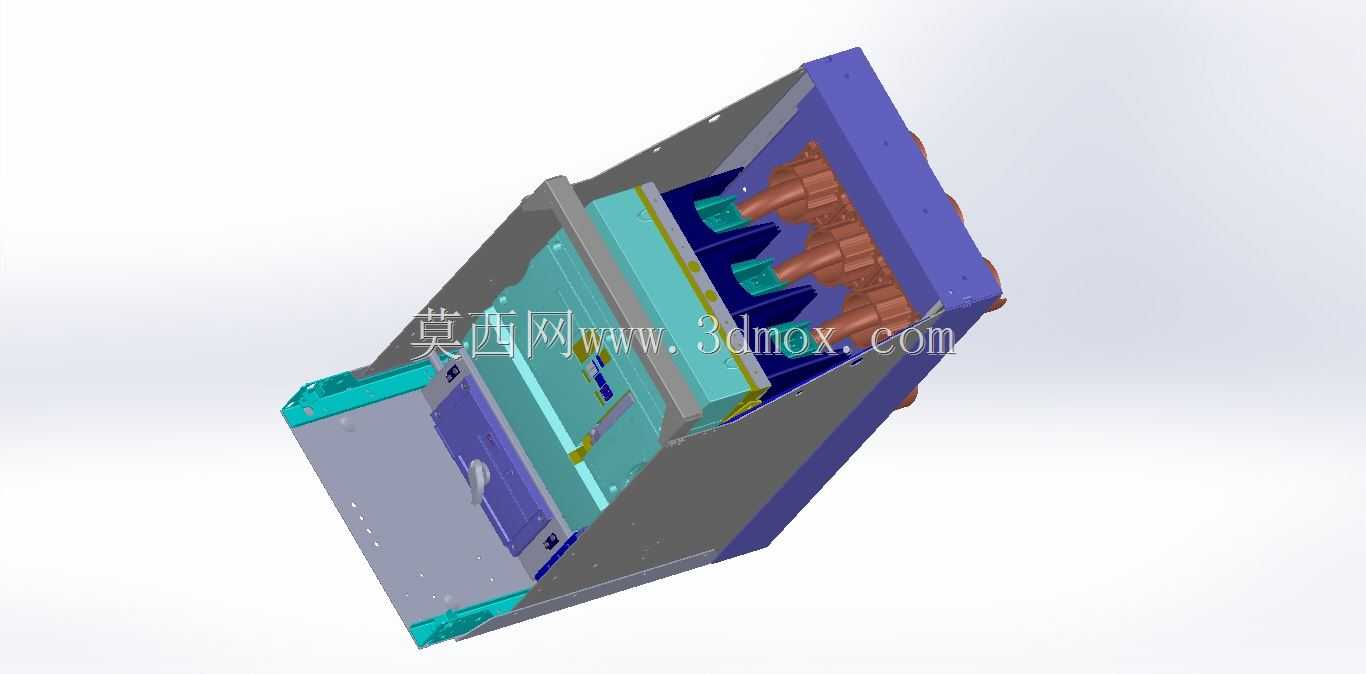

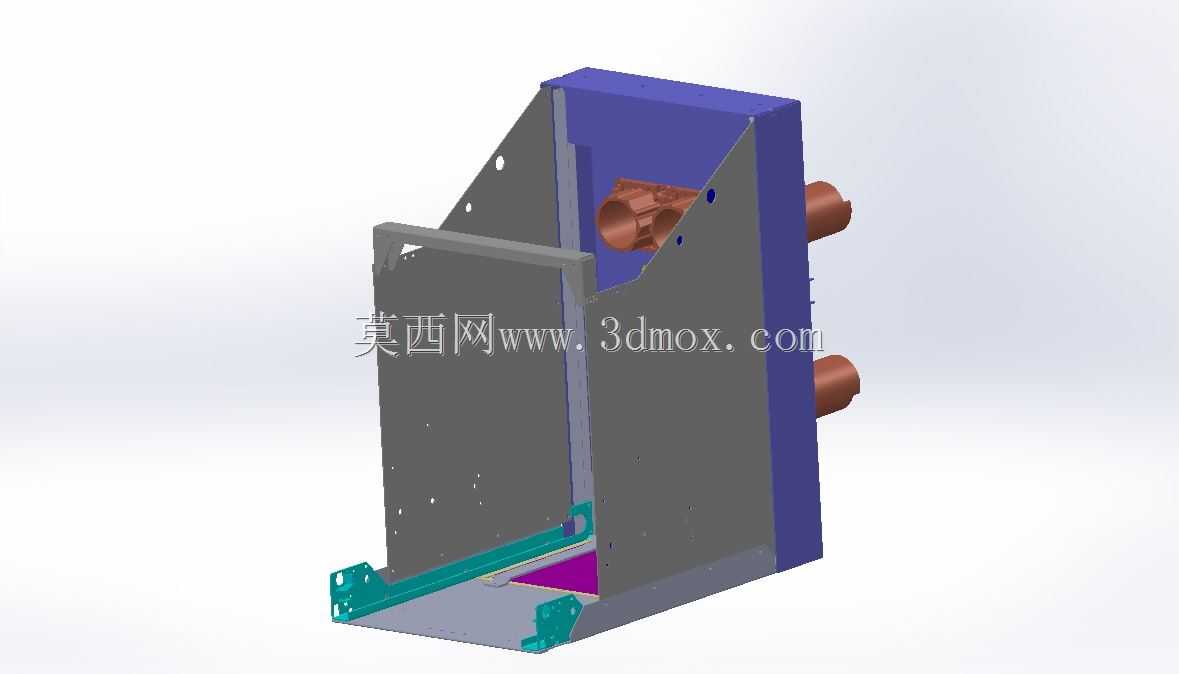

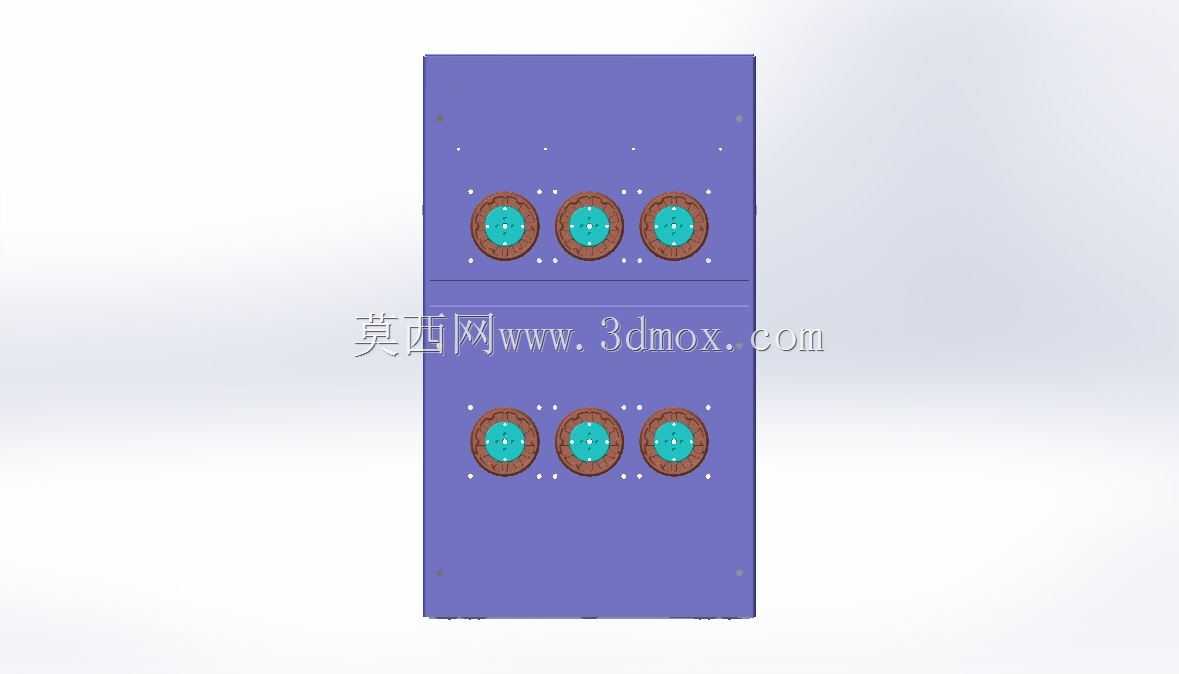

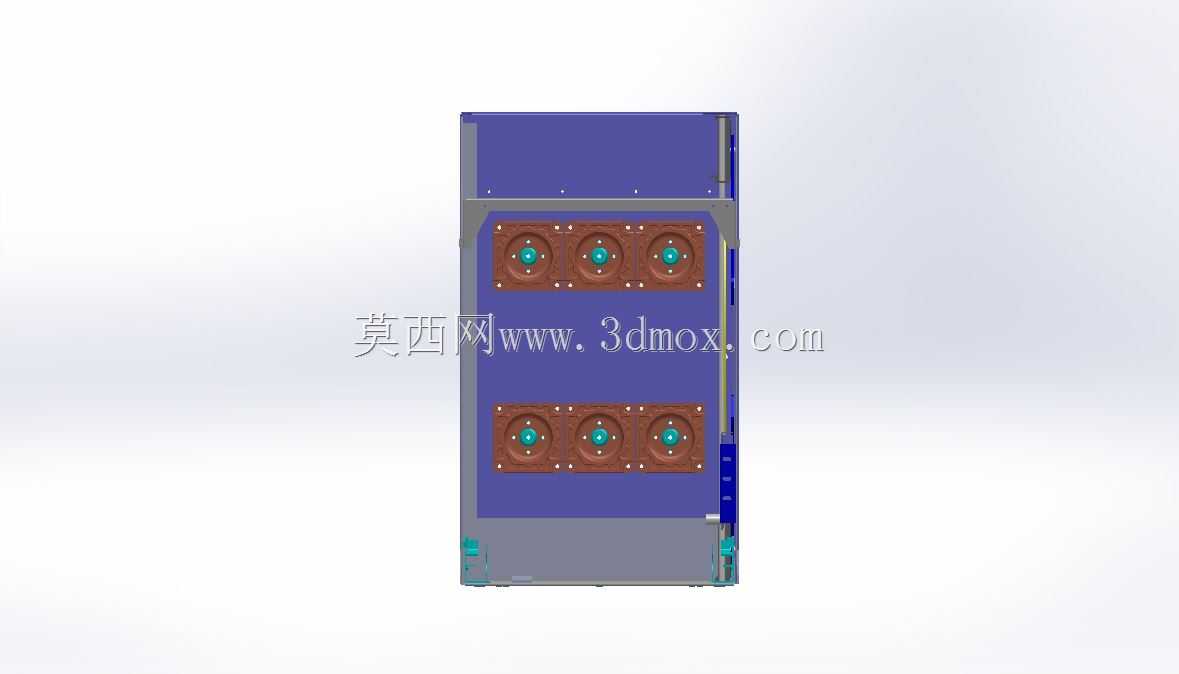

　　整体采用分层承载的结构形式，底部设置带安装孔的固定基座，可通过标准紧固件直接固定在开关柜的柜体安装梁上，基座的安装孔位完全匹配EVOLIS E145柜体的预设安装点位，孔位公差控制在机械装配要求的合理范围内，保证安装后支架整体无偏移、无晃动。支架的侧部设置垂直导向结构，可在TRUK装载机推入柜体的过程中起到导向定位作用，避免装载机安装过程中磕碰柜内的绝缘部件或带电组件，降低装配过程中的部件损坏风险。支架上部设置多组接口对接位，分别对应主回路连接、二次控制回路连接、接地回路连接的安装位置，每个对接位都预留了足够的接线操作空间，方便现场施工人员完成线缆压接与端子固定作业，同时各接口位之间设置了符合电气安全距离要求的间隔结构，

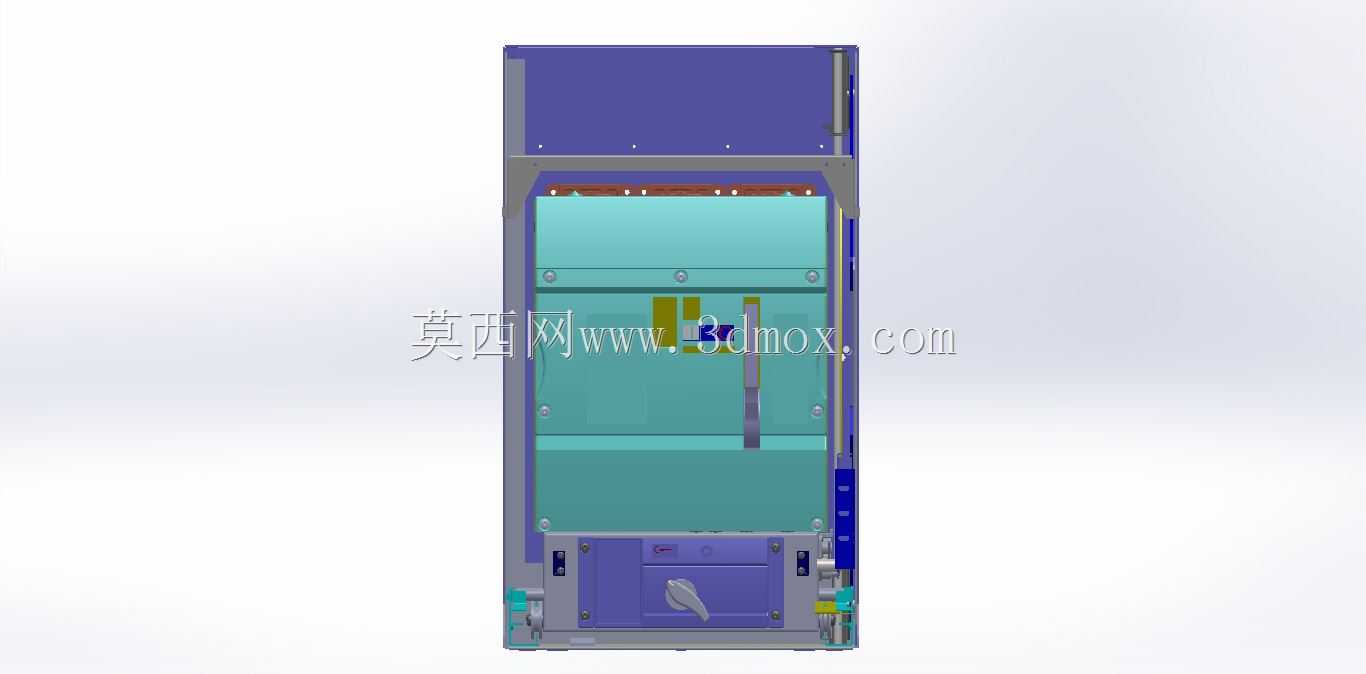

　　避免不同回路之间出现安全隐患。从功能特性来看，该支架不仅承担TRUK装载机的物理承载作用，还通过结构上的定位设计保证装载机与柜内其他功能模块的对接精度，让主回路触头的对接同轴度、二次端子的插接对位精度都满足电气设备的运行要求，避免因对接偏差导致的接触电阻过大、触头烧蚀等故障。在结构强度设计上，支架的承载主体采用折弯成型的金属板材结构，在受力集中的安装点位设置了加强筋结构，可承受装载机自身重量以及日常操作过程中的外力作用，长期运行不会出现结构变形。支架外露的金属结构部分都做了对应表面处理，适配开关柜内部的运行环境，具备足够的防腐蚀、防锈能力，可满足设备全生命周期的使用要求。设计过程中还充分考虑了后期维护的便利性，

　　支架上没有设置影响部件拆装的遮挡结构，当需要对装载机或相邻部件进行检修更换时，可直接完成部件的拆卸与回装，无需额外拆除其他无关组件，有效缩短现场维护的作业时间，降低配电系统的停电时长。同时，支架的走线区域预留了线缆固定点位，可将柜内的二次线缆沿支架侧边规整固定，避免线缆杂乱堆积影响散热或被运动部件剐蹭，让柜内布线更加整洁有序，也方便后期的线路排查与检修作业。针对中压开关设备运行过程中可能出现的振动情况，支架的固定点位都设置了对应的防松结构设计，避免长期运行下紧固件松动导致支架移位，保障设备运行的结构稳定性。整个支架的结构完全贴合实际工程安装需求，没有冗余的设计结构，所有的折弯、开孔、加强结构都有明确的工程作用，既保证了结构强度与安装精度，也控制了整体的材料用量与加工难度，适合批量生产与现场装配使用。
