壁挂式工业电气控制箱体结构设计

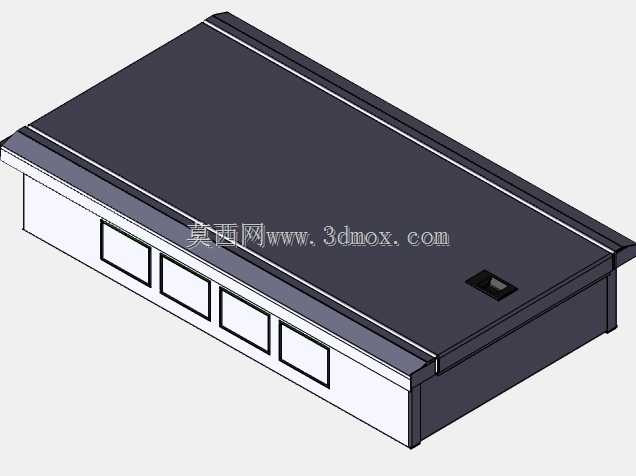

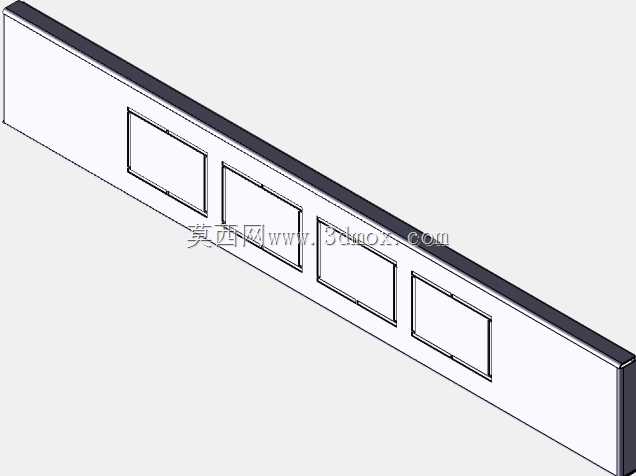

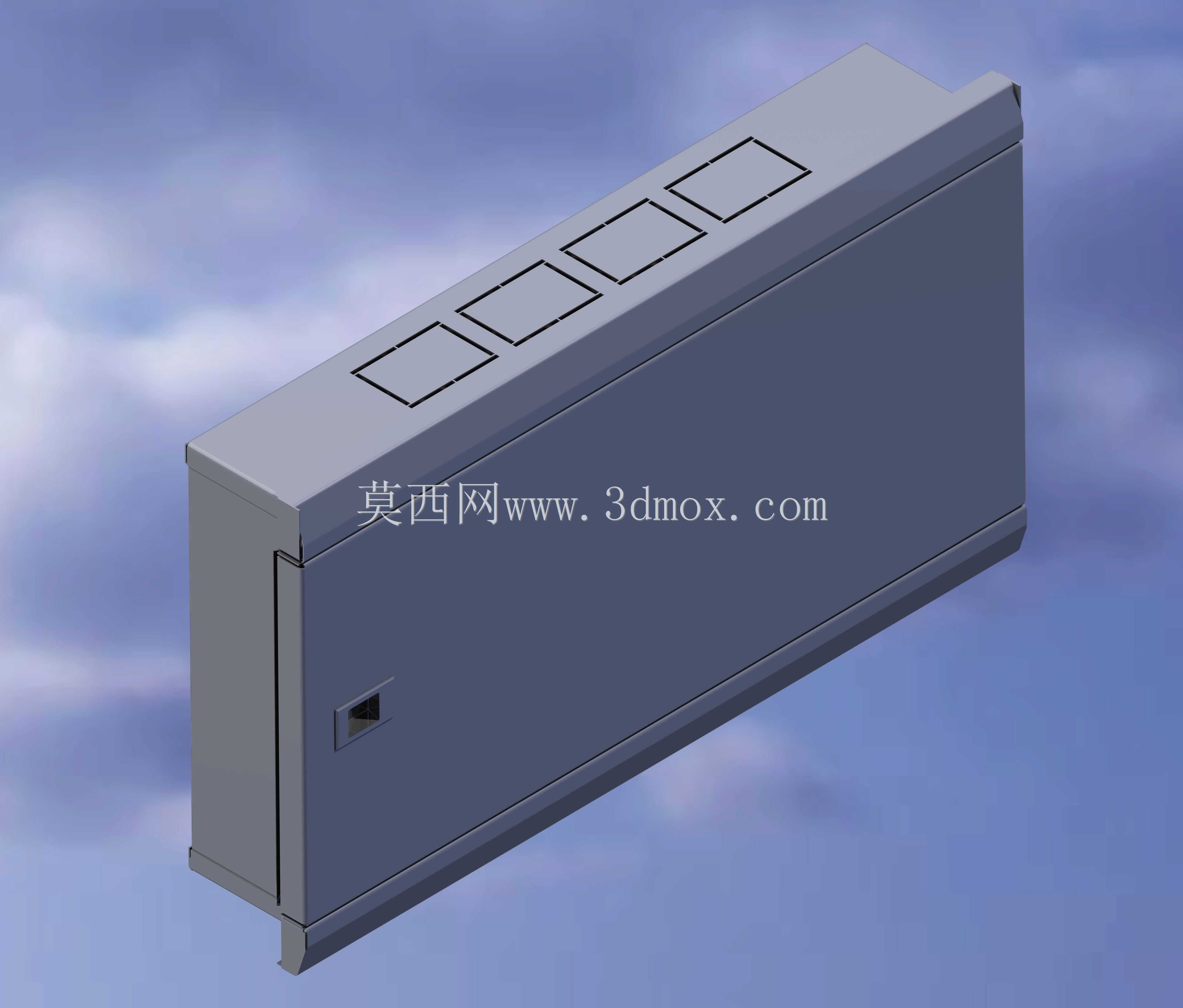

　　这款壁挂式电气控制箱体，主要面向工业车间低压配电回路、小型设备就地控制单元、楼宇配套电气支路的安装防护场景，在常规工业环境下承担电气元件承载、外部防护、线路规整的核心作用，区别于落地式大容量柜体，这类窄长型壁挂箱体更适合安装空间局促、元件排布数量不多的支路配电场景，比如生产线旁的单机控制回路、厂房立柱侧的照明配电支路、小型设备配套的电气集成安装位，都能适配这类箱体的安装使用需求。从实际使用的功能逻辑来看，这类箱体首先要满足内部电气元件的安装承载需求，内部预留的安装空间可以适配小型断路器、接线端子排、小型继电器组这类常规低压电气元件，顶部预留的四个方形开孔位，是为了对应安装回路操作按钮或者状态指示灯，

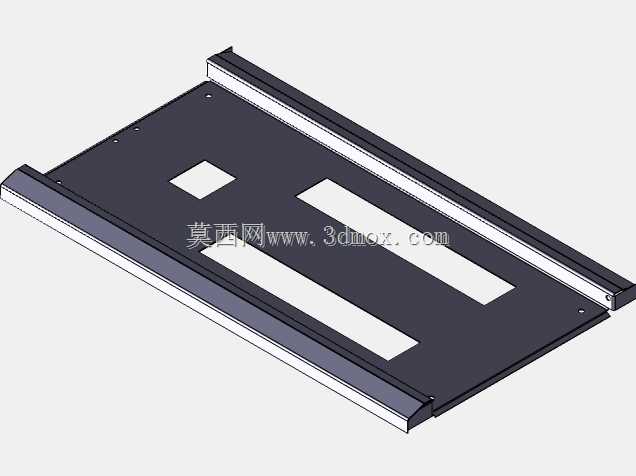

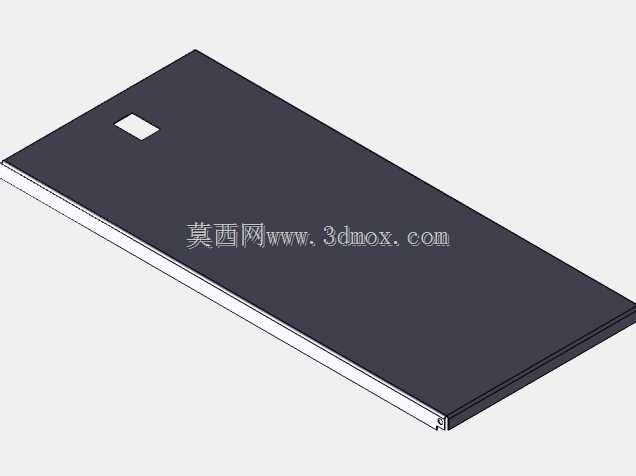

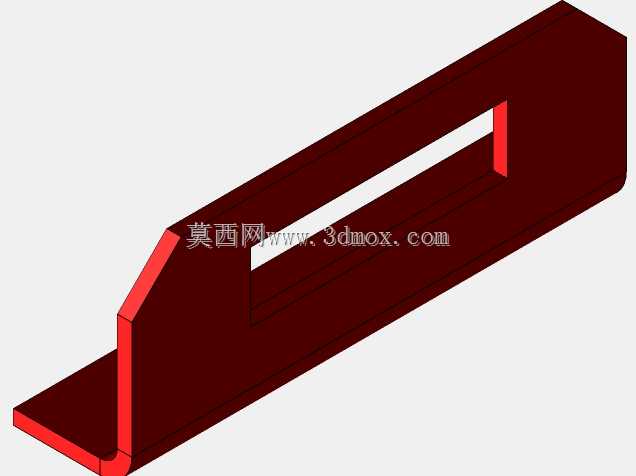

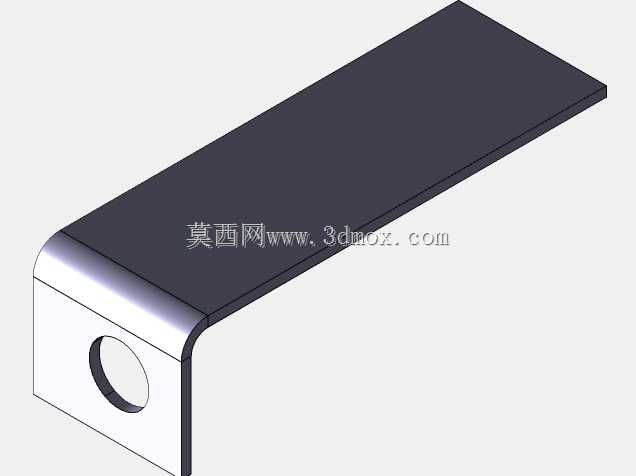

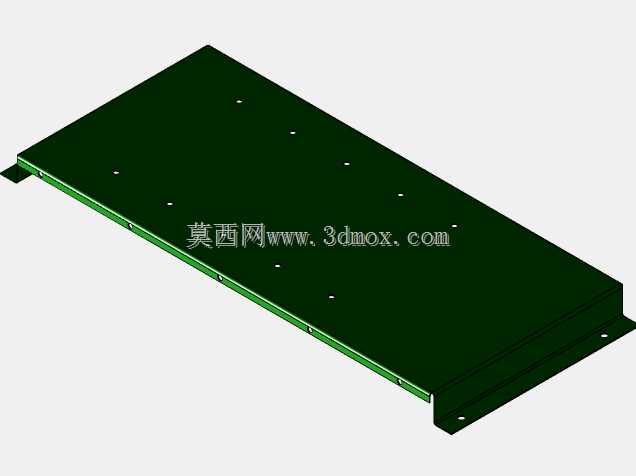

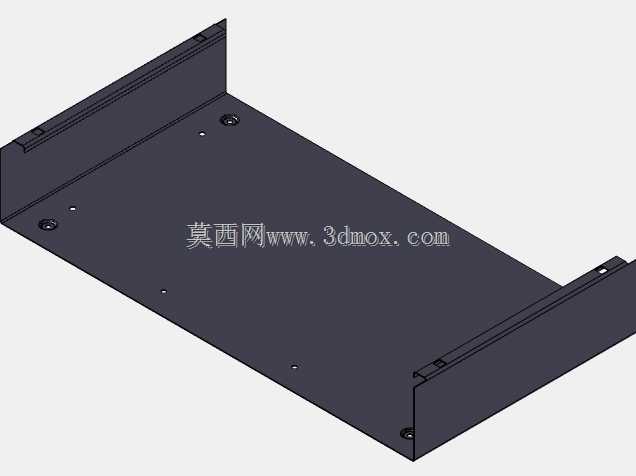

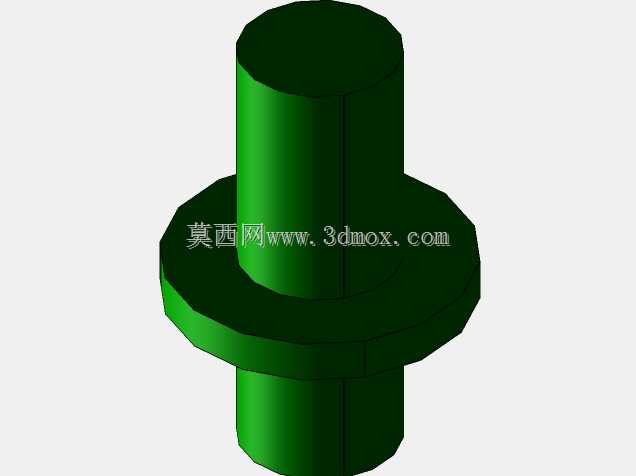

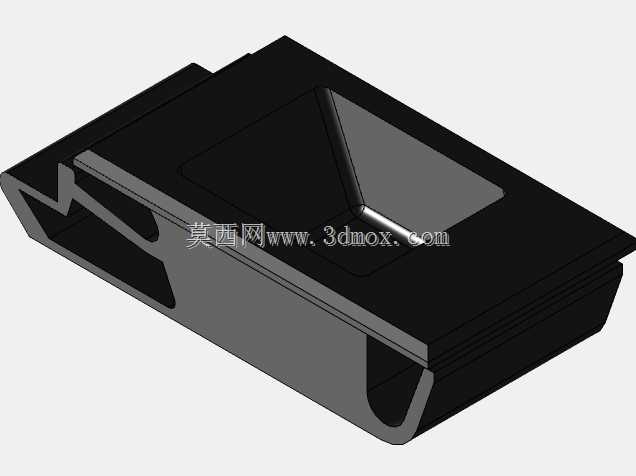

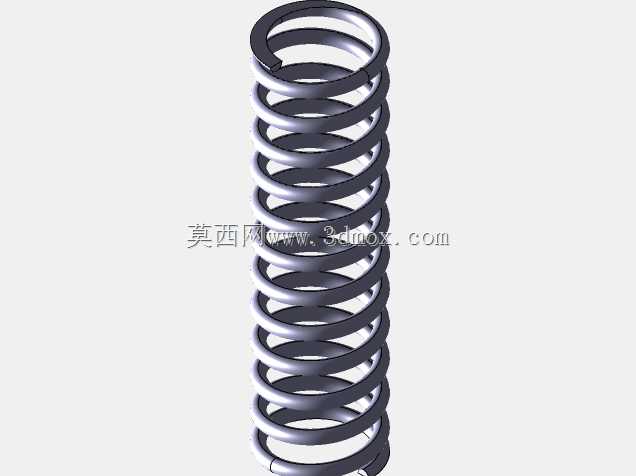

　　不用后期在现场对钣金壳体进行二次开孔加工，减少现场施工的工作量，也能避免现场开孔带来的漆面破损、防护等级下降的问题。箱体侧面预留的小型开孔是门锁安装位，采用侧边转舌锁的结构，日常运维时可以快速开启箱门进行线路检修或者元件调整，关闭后可以避免非运维人员随意触碰内部带电部件，满足工业场所的电气安全防护要求。从设计思路层面来说，这款箱体采用了薄钢板折弯拼接的钣金结构设计，整体没有复杂的曲面造型，所有折弯边都做了工艺圆角处理，既可以避免钣金锐边对安装人员造成划伤，也能提升箱体整体的结构刚度，减少薄钢板大面积平面带来的形变问题。箱体的安装边采用了外翻边的结构设计，壁挂安装时可以让箱体背部完全贴合安装墙面，不会出现背部缝隙积灰、进水的问题，同时外翻的折边也能作为箱门闭合时的搭接位，配合箱门侧边的折弯扣边，闭合后可以实现更好的贴合度，提升日常使用中的防尘防护能力。外形尺寸上，这款箱体的长宽高规格为550×300×120，属于窄长型的壁挂箱体，120mm的厚度尺寸不会在墙面突出过多，避免车间内物料搬运、人员通行时发生磕碰，300mm的宽度尺寸刚好适配常规墙面立柱或者墙面空余位置的安装宽度，550mm的长度方向可以满足4组小型操作元件加上内部端子排、断路器的排布空间，不会因为尺寸过小导致内部元件排布拥挤，也不会因为尺寸过大造成安装空间的浪费。安装边界方面，这款箱体采用壁挂式安装，背部预留的四个安装孔位对应常规膨胀螺栓的安装尺寸，

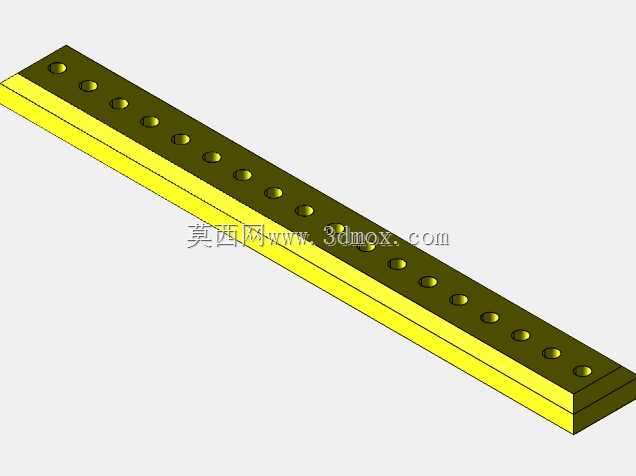

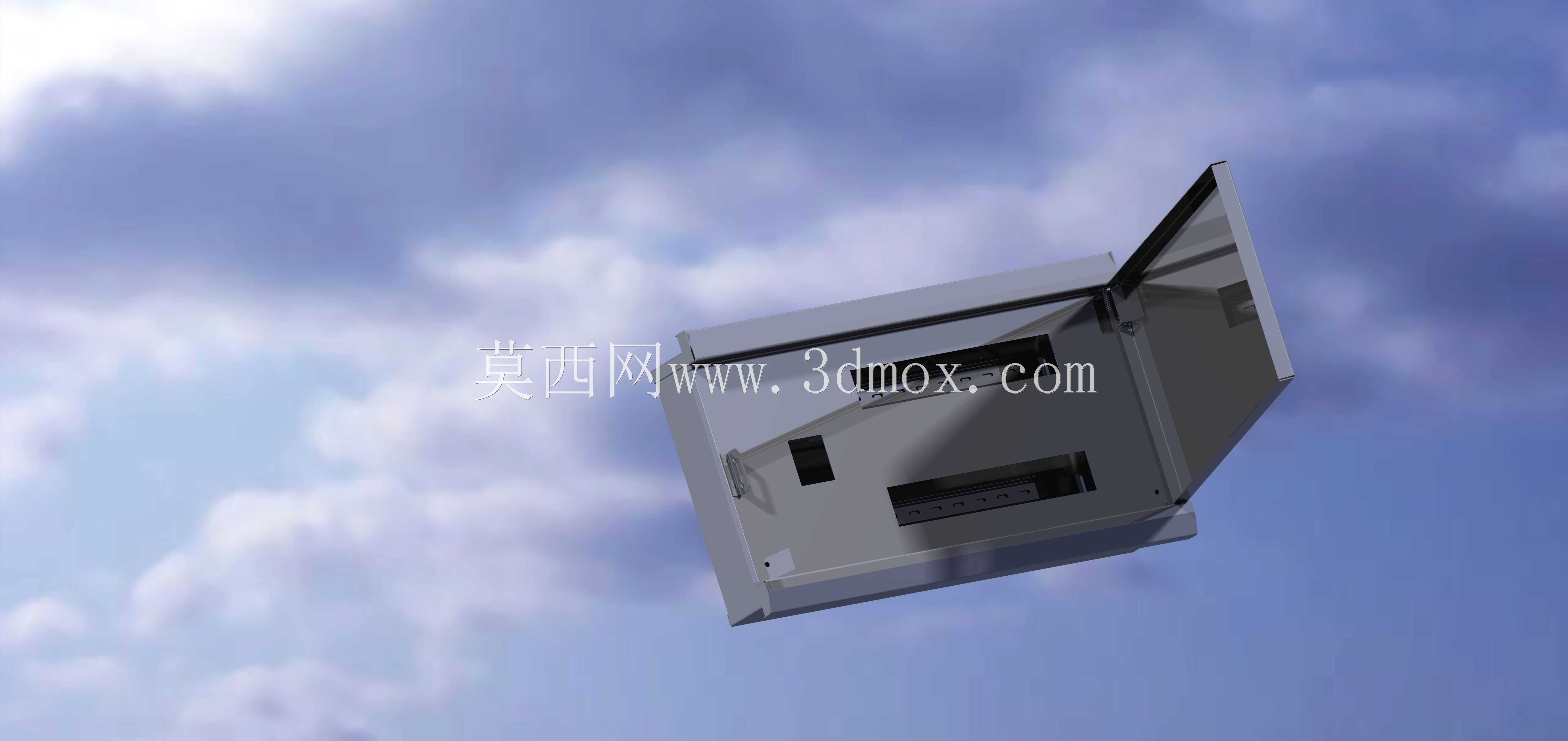

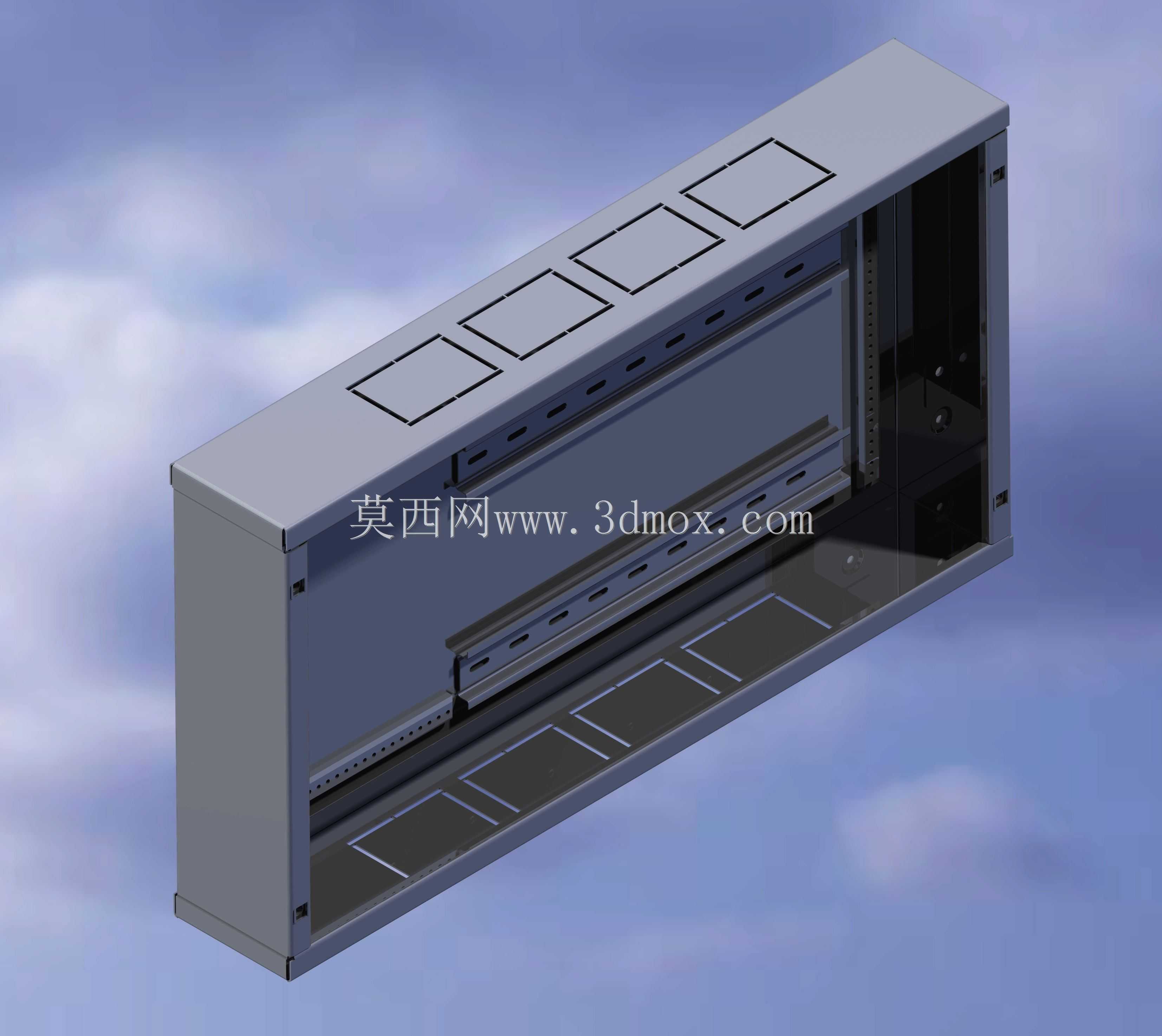

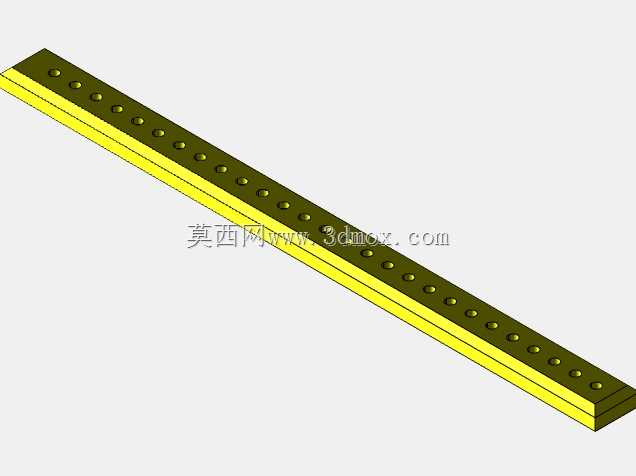

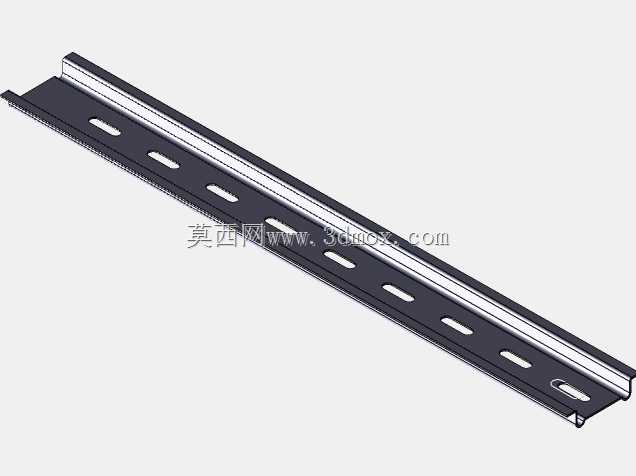

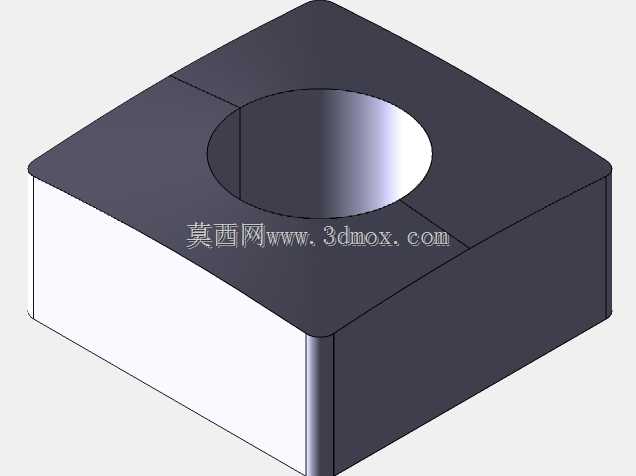

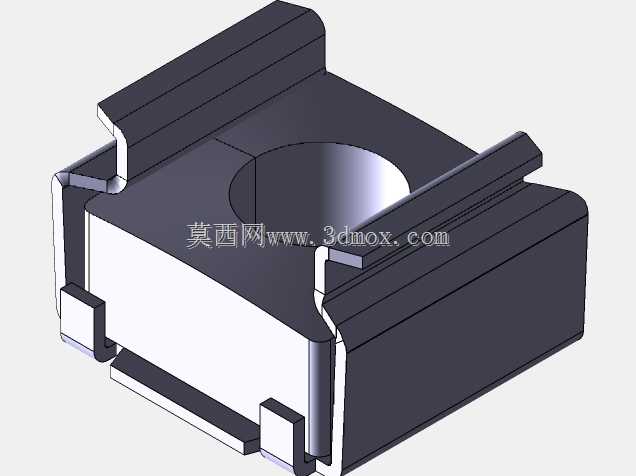

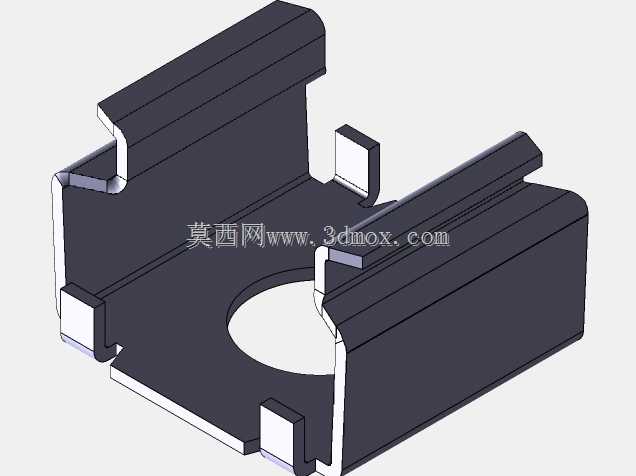

　　安装时只需要在墙面或者安装支架上打好对应位置的固定孔，就可以直接将箱体挂装固定，不需要额外的配套安装支架；箱门采用侧边铰接的结构，开启角度可以满足日常元件接线、检修的操作空间需求，不会因为箱门开启角度过小导致操作受限。箱体的所有拼接位置都采用了点焊加打磨平整的工艺处理，外表面做了统一的喷塑处理，既可以提升壳体的防锈耐腐蚀能力，也能让箱体外观更规整，适配工业场所的安装视觉要求。在实际选型使用时，这类箱体适合安装在无剧烈振动、无强腐蚀介质的室内环境，内部元件排布时需要注意强电回路与弱电信号回路的分隔，利用箱体内部的安装导轨空间合理排布元件，预留足够的接线走线空间，避免线路挤压造成的绝缘破损问题；箱体进出线位置可以根据现场布线需求，

　　在箱体的底部或者顶部开设对应的穿线孔，配套安装电缆防水接头，进一步提升箱体的防护能力，满足不同布线场景的使用需求。这类窄长型壁挂电箱相比常规方正型的配电箱，在狭长安装空间下的适配性更强，很多车间内的设备旁空余墙面都是窄长形态，方正箱体往往无法适配安装位置，而这款箱体的尺寸比例刚好可以利用这类零散的墙面空间，不用特意调整安装位置或者挤占设备的操作空间，在小型单机设备配套、厂房支路配电改造的场景下，这类结构的箱体应用占比很高，结构设计上充分考虑了钣金加工的工艺性，所有折弯尺寸都符合常规钣金加工的公差要求，不需要特殊的加工模具就可以批量生产，加工成本可控，同时结构刚度完全可以满足内部元件安装后的承载需求，不会因为长期壁挂出现壳体变形、箱门闭合不严的问题。
