2500A三极固定式空气断路器结构

　　在低压配电系统的核心进线、母联以及大容量馈电回路场景中，2500A等级的三极固定式空气断路器是承担过载、短路、欠压保护的核心执行器件，这类器件的三维结构建模精度，直接影响到低压柜的母排排布、安装空间校核、操作机构干涉检查等前期设计工作的落地效率。不同于抽屉式断路器需要配套抽屉座、二次插接件的复杂结构，固定式安装的断路器直接通过底部安装脚固定在柜内安装梁上，主回路母排直接与断路器进出线端子刚性连接，省去了抽屉座的接触电阻环节，更适合对供电连续性要求高、日常操作频次较低的主进线回路，比如工厂总配电室的变压器低压侧出线、大型数据中心的主配电列头柜进线、大型商业综合体的低压主进线柜等场景，这类场景下断路器一旦调试完成，很少需要带电插拔操作，固定式结构的连接可靠性更有优势。

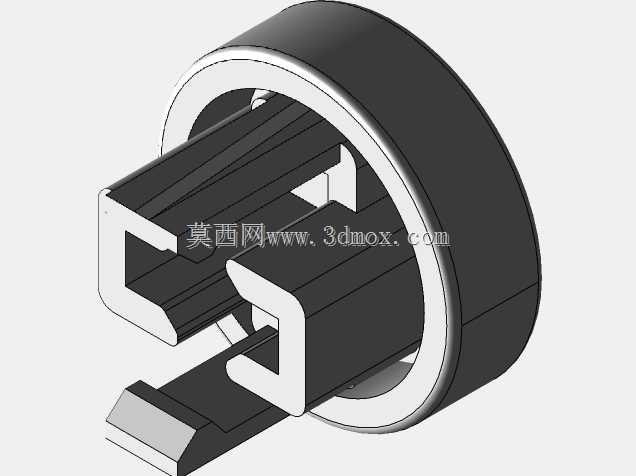

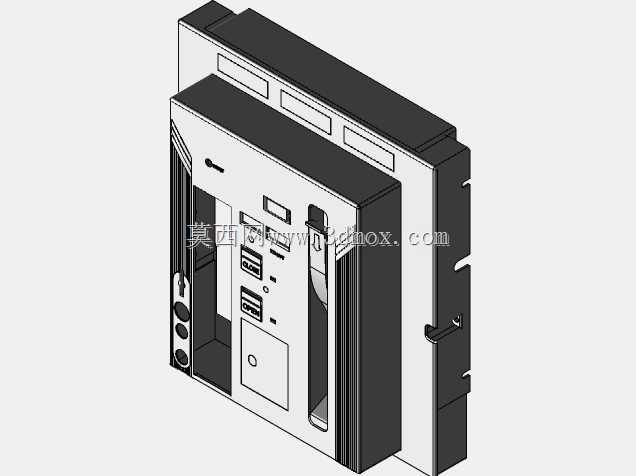

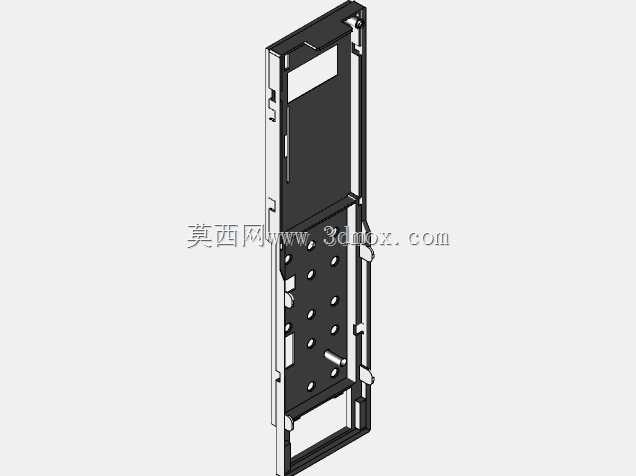

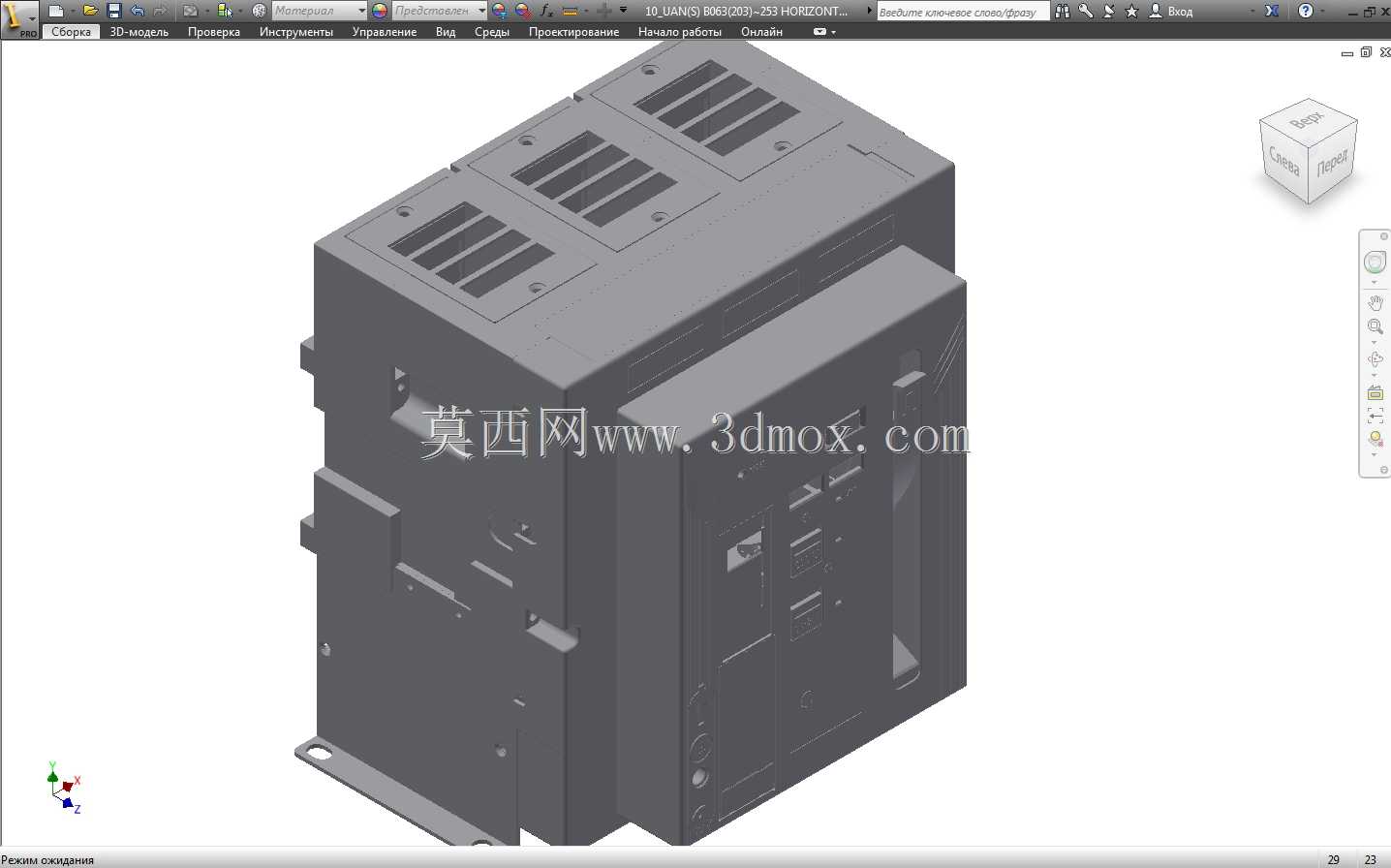

　　从结构设计逻辑来看，这款三极断路器的壳体采用高强度阻燃不饱和聚酯玻璃纤维模压成型，壳体的筋位排布完全围绕内部灭弧室、操作机构、脱扣器的安装定位来设计，顶部的通风格栅并非装饰结构，每一条格栅的开孔角度、开孔间距都对应内部灭弧室的排气通道，当断路器分断数十千安级别的短路电流时，灭弧室内部产生的高压高温电离气体可以通过这些格栅快速定向排出柜体外部，避免气体在柜内紊流引发相间飞弧短路。断路器正面的操作手柄采用旋转式传动结构，手柄的操作行程与内部储能弹簧的压缩行程完全匹配，手动储能时的操作力矩控制在成年人单手可操作的合理范围内，同时手柄的位置指示清晰对应分闸、合闸、储能、脱扣四种状态，避免运维人员误判设备状态。

　　建模过程中需要重点关注的安装边界尺寸，首先是底部安装脚的开孔位置与孔径，这款断路器的安装脚采用前后对称布置，安装孔的中心距严格匹配标准GCS、MNS型低压配电柜的柜内安装梁间距，安装脚的厚度预留了足够的平垫、弹垫安装空间，不需要额外增加过渡安装板即可直接固定。其次是进出线端子的排布，三极端子采用等间距水平排布，端子的接线面高度、接线螺栓的规格完全适配2500A额定电流对应的双拼120*10铜母排的连接要求，端子周围预留的母排弯曲空间足够，不会出现母排安装时与断路器壳体干涉的问题。断路器侧面的二次接线端子区域预留了足够的接线空间，外接的分励脱扣器、欠压脱扣器、辅助触点的二次线可以顺着柜内走线槽顺畅排布，不会被主回路母排挤压。

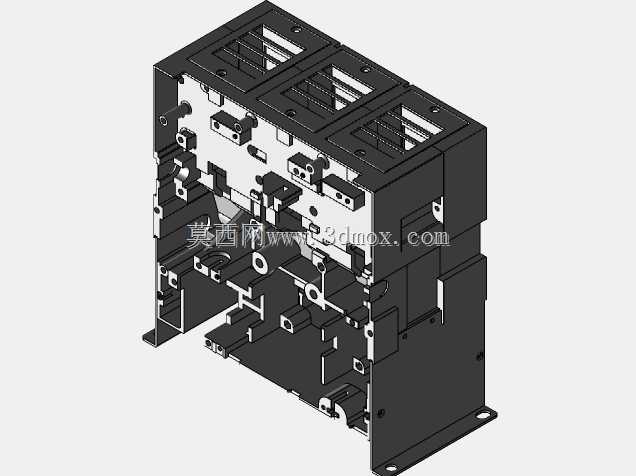

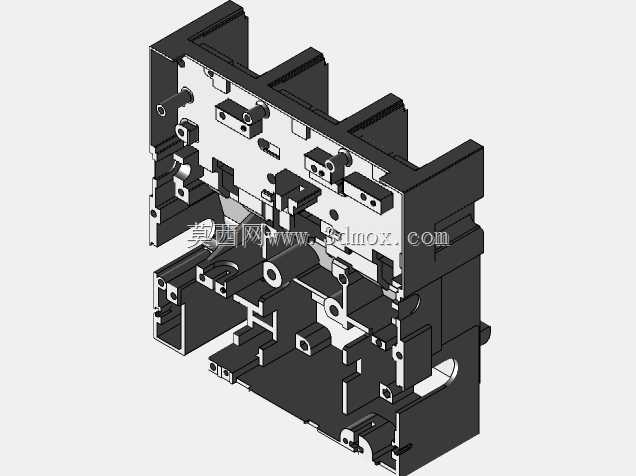

　　从功能特性的结构落地来看，断路器内部的每相灭弧室采用独立隔仓结构，相与相之间通过绝缘隔板完全隔离，避免分断时的相间电弧击穿，灭弧栅片的排布角度、栅片数量都是按照2500A等级的分断能力设计，建模时还原了栅片的倾斜角度与引弧角的延伸位置，能够直观看到电弧被引入灭弧室的路径。操作机构的四连杆结构在建模时做了运动干涉校验，确保分合闸过程中机构部件不会与壳体、脱扣器部件发生卡滞，脱扣器的安装位置位于操作机构的侧方，当电路出现过载、短路故障时，脱扣器的顶杆可以直接触发机构的脱扣半轴，实现快速分闸，分闸时间控制在国标要求的范围内。另外断路器的壳体侧面预留了附加模块的安装卡槽，可以根据项目需求加装剩余电流保护模块、通讯模块等附加功能部件，不需要对断路器主体结构做任何改动，卡槽的定位尺寸与通用附加模块的安装尺寸完全匹配，方便后期功能扩展。

　　在做低压柜的整体布局设计时，这款固定式断路器的深度尺寸需要重点校核，断路器后部与柜内后板之间需要预留足够的安全距离，满足低压电器的电气间隙要求，同时要预留出主母排的弯曲连接空间，避免母排因为弯曲半径不足产生额外的应力。断路器顶部的排气通道方向不能正对柜内的其他电器元件，避免分断时排出的高温气体损坏相邻的二次元件、测量仪表，所以在建模时还原的顶部格栅排气方向，可以直接指导柜内的隔弧板安装位置设计，在排气通道前方加装耐高温隔弧板，引导气体向柜顶的泄压通道排出。另外断路器的操作手柄高度需要匹配配电柜的操作面高度，确保运维人员站在柜前操作时，手柄的高度在人体工程学的合理操作范围内，不需要过度弯腰或者抬手即可完成分合闸、储能操作，这部分尺寸在建模时已经按照常用柜型的安装高度做了匹配，设计人员可以直接调用模型进行柜内布局，不需要反复核对安装高度的适配性。
