变径螺旋弹簧参数化三维建模作品

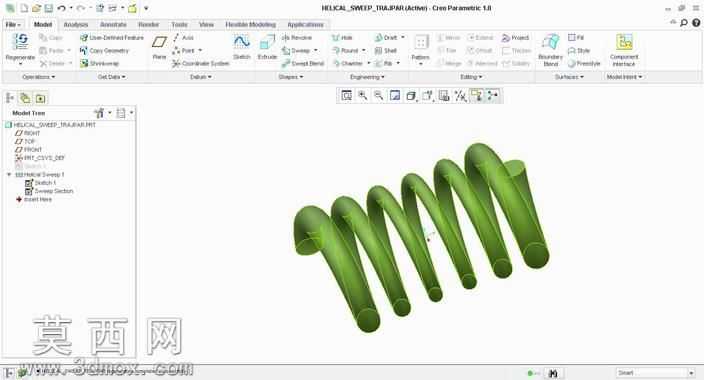

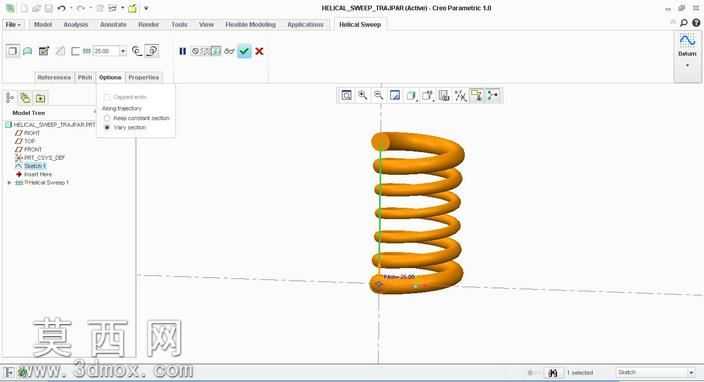

本作品采用参数化建模思路完成变径螺旋弹簧的三维构建，建模过程依托螺旋扫描特征作为核心实现路径，首先明确螺旋轨迹的生成逻辑，通过定义螺旋的起始节距、终止节距、螺旋总高度以及轮廓控制参数，搭建出弹簧的中心螺旋轨迹线，建模过程中引入轨迹参数作为驱动变量，实现螺旋轮廓随扫描进程的动态变化，区别于常规等径等节距弹簧的固定参数设置，该模型通过参数关联让弹簧的圈径沿轴向呈现渐变效果，每一圈簧丝的中心都贴合预设的变径螺旋路径，保证簧丝走向的顺滑连续。建模阶段首先绘制螺旋扫描的轮廓草绘，定义螺旋的旋转轴与轮廓边界，设置节距参数后绘制簧丝的截面轮廓，截面采用标准圆形，保证簧丝直径的一致性，扫描过程中通过轨迹参数的关联设置，让截面始终垂直于螺旋轨迹线，避免扫描过程中出现特征扭曲、截面偏移的问题。材质设置上模拟弹簧钢的金属质感，赋予模型橙黄色的金属漆面效果，添加适当的反光与粗糙度参数，还原工业弹簧的表面质感，模型结构上完整呈现了弹簧的支撑圈与有效圈过渡，两端的簧丝收尾处做了自然的收束处理，贴合实际弹簧的加工形态。设计过程中重点验证了螺旋扫描特征在变参数轨迹下的生成稳定性，通过调整轨迹参数可以快速修改弹簧的整体高度、圈数、变径幅度、节距大小，无需重新绘制整体特征，仅需修改对应参数即可生成不同规格的变径螺旋弹簧，大幅提升同类零件的建模效率，建模过程中反复校验螺旋轨迹的曲率变化，避免出现曲率突变导致的特征失败，保证簧丝整体的顺滑过渡，模型的几何精度满足后续装配、工程图导出、仿真分析的使用需求，可直接应用于机械结构的缓冲、复位、储能相关场景的设计验证工作。
