Gewiss防水接线盒三维结构设计

　　在工业电气布线、户外设备配电、建筑机电安装场景中，接线盒是承担线缆接驳防护、分线转接的核心基础配件，其结构合理性直接决定电气系统的运行稳定性与环境耐受能力。这款Gewiss品牌的接线盒结构设计，完全围绕工程现场的实际安装需求展开，从壳体的边角防护到安装点位的布局，都贴合一线施工与长期运维的使用逻辑。

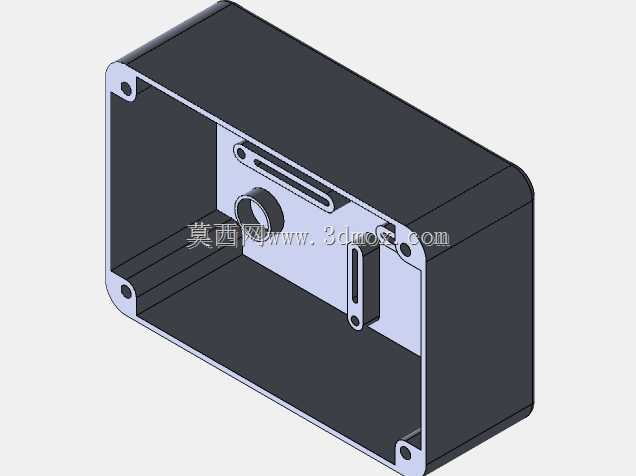

　　从外形尺寸来看，该接线盒长宽高规格为120mm×80mm×50mm，属于中小容量的明装接线防护壳体，这个尺寸边界刚好适配多数工业现场的分线需求：既可以容纳3-5组6平方线缆的接驳端子，也不会因为体积过大占用过多安装空间，在设备侧壁、建筑立柱、户外桥架旁的狭小安装位都能顺利布置。壳体四个边角设置了内嵌式的固定孔位，安装时螺丝不会突出壳体表面，既避免了运输、安装过程中螺丝剐蹭周边线缆或操作人员，也能让盒体贴紧安装面，减少缝隙进水进尘的风险。

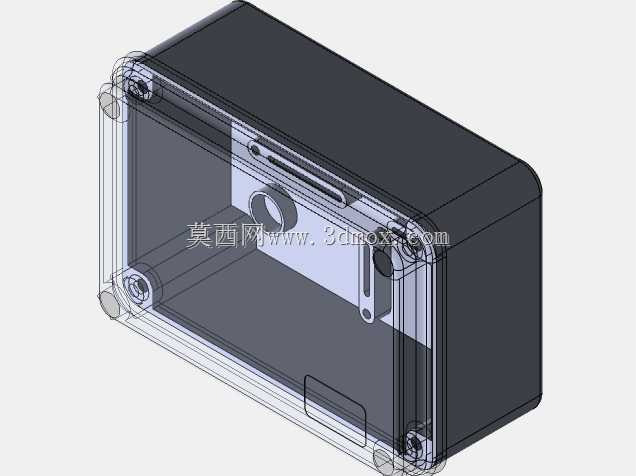

　　壳体采用上下扣合的装配结构，扣合边做了多层阶梯式的止口设计，这种结构相比平面扣合的壳体，能大幅提升密封性能，配合配套的密封胶条可以达到较高的防护等级，适配户外露天、潮湿车间、多粉尘加工区域等恶劣工况。盒体侧壁的厚度经过合理优化，既保证了整体结构强度，在受到外力挤压、轻微撞击时不会出现开裂变形，也不会因为壁厚过大造成材料浪费与整体重量超标，单人即可完成高空或狭窄位置的安装作业。

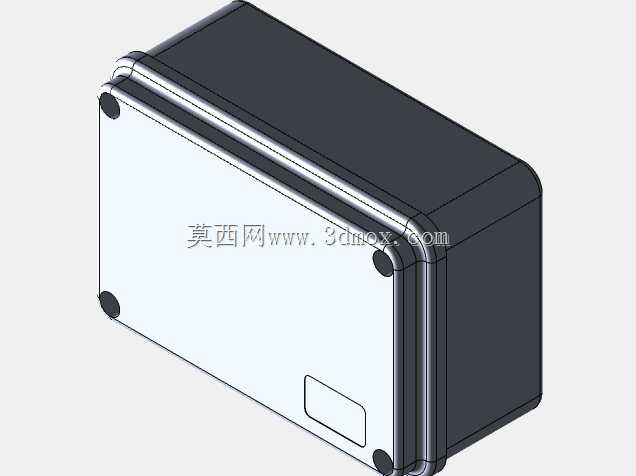

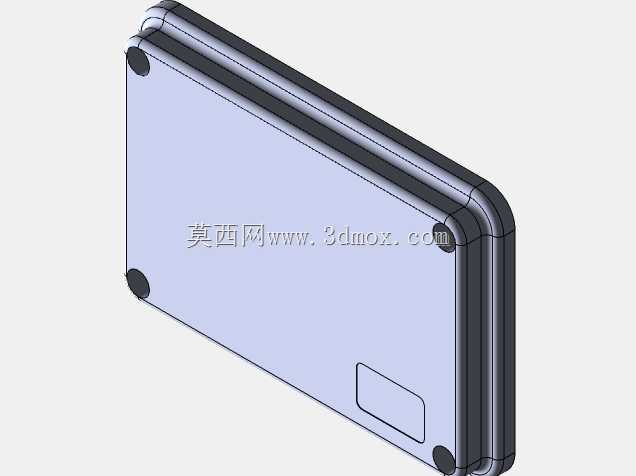

　　盒体正面预留了一小块内凹的标识区域，施工人员可以直接粘贴回路标识标签，标签嵌入凹位后不会因为长期摩擦、积灰导致标识模糊，后期运维排查线路时能快速识别对应回路，减少运维排查的时间成本。上下壳体的合模线沿着壳体侧部的中线布置，既方便模具加工时的脱模，也让扣合后的受力更加均匀，长期使用不会出现扣合边翘曲、密封失效的问题。

　　在实际工程应用中，这类接线盒可以承担设备端的线缆分线、户外照明线路的接驳防护、传感器线路的中转接线等多种功能，内部预留的空间既可以放置普通的接线端子，也能容纳小型的接线模块、浪涌保护元件等配件，适配不同场景的布线需求。设计时充分考虑了不同安装方向的适配性，四个固定孔位对称布置，不管是水平安装、垂直安装还是侧向安装，都能保证盒体的受力均匀，不会因为长期受力出现变形。壳体的边角做了圆弧过渡处理，没有尖锐的棱角，既避免了安装过程中划伤施工人员，也能减少应力集中，提升壳体的抗冲击能力，在受到外力碰撞时，圆弧结构可以分散冲击力，降低壳体开裂的概率。

　　对于结构设计从业者来说，这款接线盒的结构有很多可参考的细节：比如固定孔位的内嵌设计、止口的多层密封结构、标识区域的内凹处理，都是从实际使用痛点出发的优化，没有多余的装饰性结构，每一处结构设计都对应明确的功能需求。在做同类电气防护壳体设计时，可以参考这种功能优先的设计思路，结合实际安装场景的边界条件，平衡结构强度、安装便利性、密封性能与材料成本之间的关系，避免为了外观牺牲实际使用性能。在三维建模过程中，这类壳体需要重点关注扣合止口的配合间隙、固定孔位的同轴度、壁厚的均匀性，避免出现壁厚不均导致的注塑缩痕、扣合间隙过大导致的密封失效等问题，同时要预留密封胶条的安装槽位，保证胶条压缩量在合理区间，既不会因为压缩量过大导致盒体扣合不严，也不会因为压缩量不足达不到密封效果。
