多向引出弯曲式空气线圈结构设计

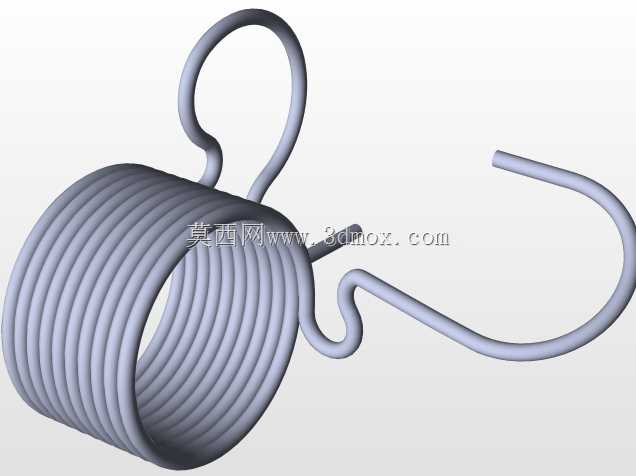

　　在低压电磁控制回路、小型信号传感模块、精密触发机构这类对电磁元件安装空间有严格限制的场景里，常规同向引出的空气线圈经常会遇到引线干涉、布线弯折半径不足、接线端应力集中的问题，很多结构工程师在排布内部走线时，往往需要额外增加引线转接座或者预留较大的布线空腔，既压缩了其他功能构件的安装空间，也容易因为引线反复弯折出现漆包线破损、绕组端头脱焊的故障。这款多方向弯曲引线的空气线圈，就是针对这类紧凑安装场景做的结构优化，完全摒弃了传统线圈两端引线同轴向伸出的设计逻辑，把两个引出端分别朝向绕组的不同方位做定型弯曲，不需要额外的转接结构就能直接适配不同方向的接线点位。从实际功能特性来看，这款线圈没有采用骨架支撑的结构，

　　完全依靠漆包线逐层紧密绕制形成自支撑的绕组主体，绕制过程中通过控制每层线的排布张力，让绕组整体的圆度、层间贴合度都保持一致，既保证了绕组的电感参数稳定性，也避免了骨架材质在高低温环境下形变带来的参数漂移。两个引出端的弯曲部位都做了圆弧过渡处理，没有直角弯折的应力集中点，弯曲半径严格匹配漆包线的最小弯折要求，不会因为定型弯曲破坏漆包线的绝缘层，同时每个引出端都预留了一小段直段接线位，方便后续焊接或者压接接线端子，不需要施工时再次弯折引线破坏绕组端部的固定结构。设计这类线圈的时候，首先要确定的是绕组的核心参数边界，也就是绕组的内径、外径、有效绕制长度，这几个尺寸直接决定了线圈的电感量、直流电阻这些核心电气参数，

　　必须先匹配所适配电路的参数要求，再根据安装腔体的实际空间调整引线的弯曲方向和伸出长度。绕制工序上，要先在绕制工装上固定好漆包线的起始端，按照设定的匝数以恒定张力逐层排布，每绕完一层都要做层间整理，避免出现线匝交叉、叠压错位的问题，不然不仅会让绕组外形尺寸超差，还会导致局部磁场分布不均，影响元件的工作稳定性。绕组绕制完成后，再根据预设的安装方位对两个引出端做弯曲定型，弯曲时要在引线和绕组衔接的位置做局部加固，避免弯曲过程中拉扯绕组端部的线匝，导致层间松散。从安装边界来看，绕组主体的圆柱形结构可以直接嵌入对应的安装卡槽内，不需要额外设计复杂的定位结构，两个不同方向伸出的引线可以直接对接不同方位的接线点，

　　不需要在安装腔体内部预留引线弯折的冗余空间，相比常规同方向引出的线圈，能节省至少30%的布线空间，尤其适合在小型电磁继电器、接近开关、微型信号耦合模块这类内部空间极其紧凑的器件里使用。另外，引线的弯曲形状是根据常见安装场景的接线点位做的定型设计，两个弯曲的挂耳结构还能在安装时起到辅助定位的作用，可以直接卡在安装基座的定位槽内，不需要额外涂胶或者加装固定卡件就能实现绕组的周向限位，避免设备在受振动冲击时线圈出现转动、移位的问题，引线和绕组衔接的位置做了圆弧过渡，不会出现应力集中导致的断线故障，在长期振动的工况下也能保持结构稳定性。实际选型适配的时候，只需要确认绕组的内径尺寸能匹配安装位的定位柱直径，整体外径和长度不超出安装腔体的容纳边界，再核对两个引出端的伸出方向和接线点位的方位是否匹配，就可以直接选用，不需要再对线圈做二次加工调整，能大幅缩短结构设计的迭代周期，也减少了生产环节的装配工序。
