户外气象观测用百叶箱式防护箱体结构

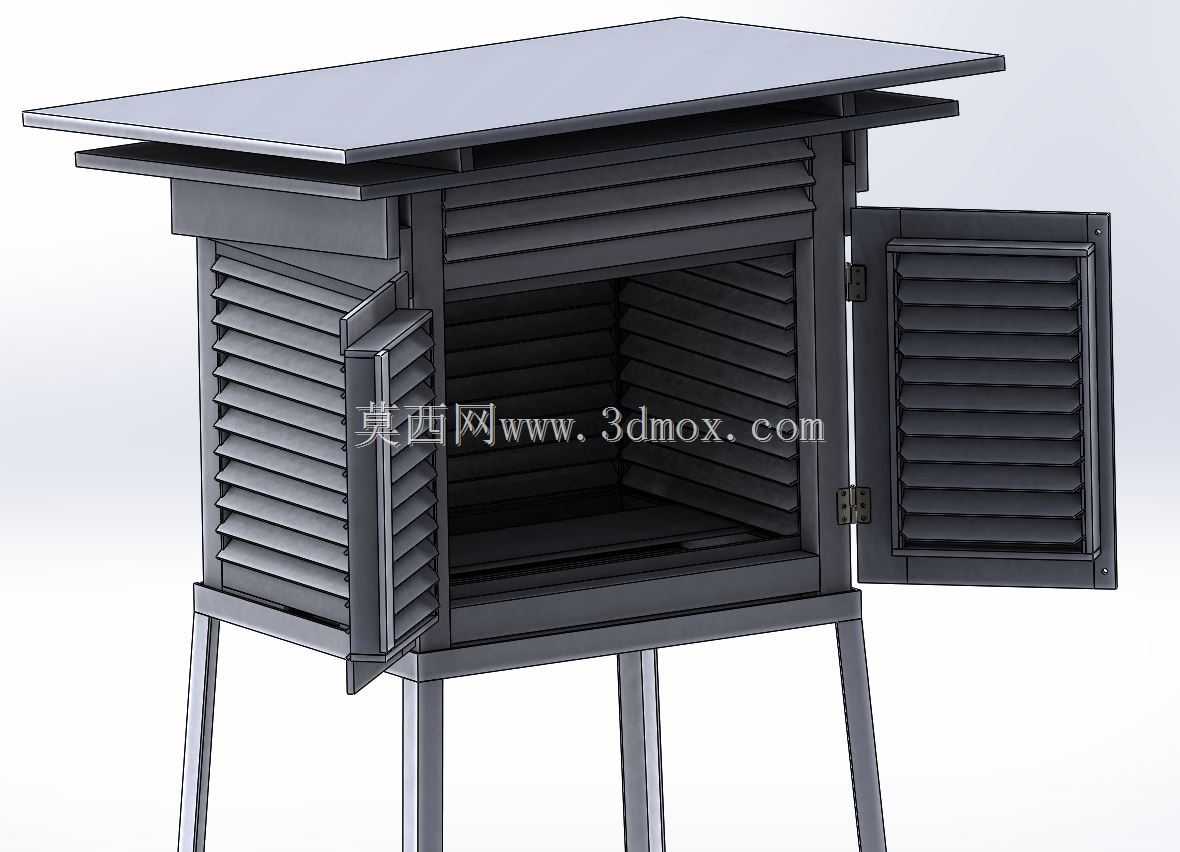

　　做气象监测站点布设的结构设计时，最先要解决的就是传感元件的户外防护问题，这款百叶式防护箱体就是针对近地面气象参数观测设计的专用防护结构，日常在国家基准气候站、区域自动气象站、农田小气候观测点、校园气象科普站点都能见到这类结构的实际应用。它的核心作用是给内部放置的温湿度传感器、气压传感模块提供一个既能和外界空气充分流通，又能隔绝太阳直射辐射、地面强反射辐射、降水、强风扬尘直接干扰的安装空间，避免测量值出现系统性偏差。从结构细节来看，箱体整体采用双层百叶式侧板设计，内外两层百叶的倾斜角度做了错位匹配，叶片向下倾斜的角度经过反复校核，既能保证空气在箱体内形成顺畅的自然对流通道，让内部空气和外界环境空气快速交换，又能阻挡斜向飘落的雨滴、

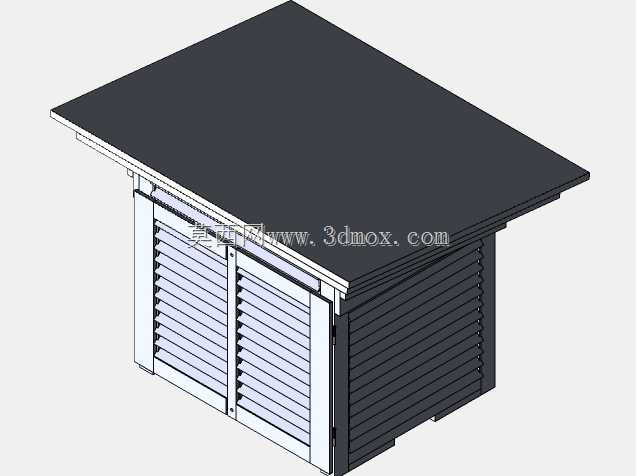

　　扬尘进入箱体内部，同时叶片的叠合宽度刚好能遮挡不同高度角的直射阳光，哪怕是夏季正午太阳高度角最大的时候，光线也无法直接照射到内部安装的传感元件上。箱体顶部做了双层坡式顶盖设计，上层顶盖向外延伸出足够的悬挑尺寸，超出箱体侧壁的宽度可以引导顶部的雨水直接顺着顶盖边缘滴落，不会顺着侧壁缝隙渗入箱内，两层顶盖之间预留的空气夹层可以进一步隔绝顶部的太阳辐射热，避免顶盖被晒热后通过热辐射提升箱体内部的空气温度，影响测量精度。箱体的支撑腿采用独立式四腿支撑结构，腿的高度匹配气象观测规范里要求的传感元件距地面1.5米的安装高度要求，支撑腿底部预留了安装固定的法兰孔位，可以直接通过膨胀螺栓固定在混凝土观测基座上，也可以适配支架式安装的抱箍结构，

　　适配不同站点的安装条件。箱体的门体采用和侧壁一致的百叶结构，门和箱体之间采用合页连接，搭配简单的锁扣结构，日常校准、更换内部传感器的时候可以直接打开门体操作，关闭后门体和箱体侧壁的缝隙做了错位挡边设计，不会出现漏风、漏雨的问题。建模的时候要特别注意百叶叶片的间距控制，间距过小会阻碍空气流通，导致内部空气响应滞后，间距过大则会让辐射防护能力下降，一般叶片间距控制在20-25mm之间，叶片倾斜角度在45度左右是比较合理的参数区间。另外整个箱体的所有棱角都做了小圆角过渡处理，避免户外长期使用过程中出现应力集中导致的结构变形，也能减少棱角处的积水积灰问题，延长户外使用寿命。内部预留了传感器安装的横板位置，横板上开有通用的安装孔位，

　　可以适配不同厂家生产的常规气象传感器，不需要额外做打孔改装。很多新手在设计这类防护箱体的时候容易忽略空气流场的问题，要么把箱体做的过于密闭，内部空气无法和外界交换，导致测量的温湿度和实际环境存在明显偏差，要么把百叶开的过大，导致阳光直射或者雨水进入，失去防护意义，这款结构在设计的时候就通过流道模拟验证了空气交换效率，在保证防护等级的前提下，内部空气的交换速率可以满足常规气象观测的响应时间要求，不会出现数据滞后的问题。另外箱体的整体外形尺寸控制在合理范围内，既不会因为体积过小导致内部传感器安装空间局促，也不会因为体积过大增加安装运输的成本，整体重量控制在单人可以搬运安装的区间，适合偏远站点的布设作业。
