参数化测地线多面体圆顶结构设计

　　在户外临时展陈搭建、小型天文观测站围护、景区模块化休憩穹顶、特种装备整流罩的结构设计场景中，测地线圆顶结构凭借自重轻、受力均匀、空间利用率高的特性，一直是结构工程师做曲面围护方案时的优先选型方向。这类结构的核心难点在于，传统建模方式需要逐个计算三角面片的拼接角度、边长匹配关系，一旦需要调整整体直径适配不同场地边界或安装空间，就要重新核算所有面片的尺寸参数，重复建模工作量极大，很容易出现面片拼接错位、曲率不连续的问题，后续导出加工图纸时还需要反复校核尺寸公差，拖慢整体项目进度。

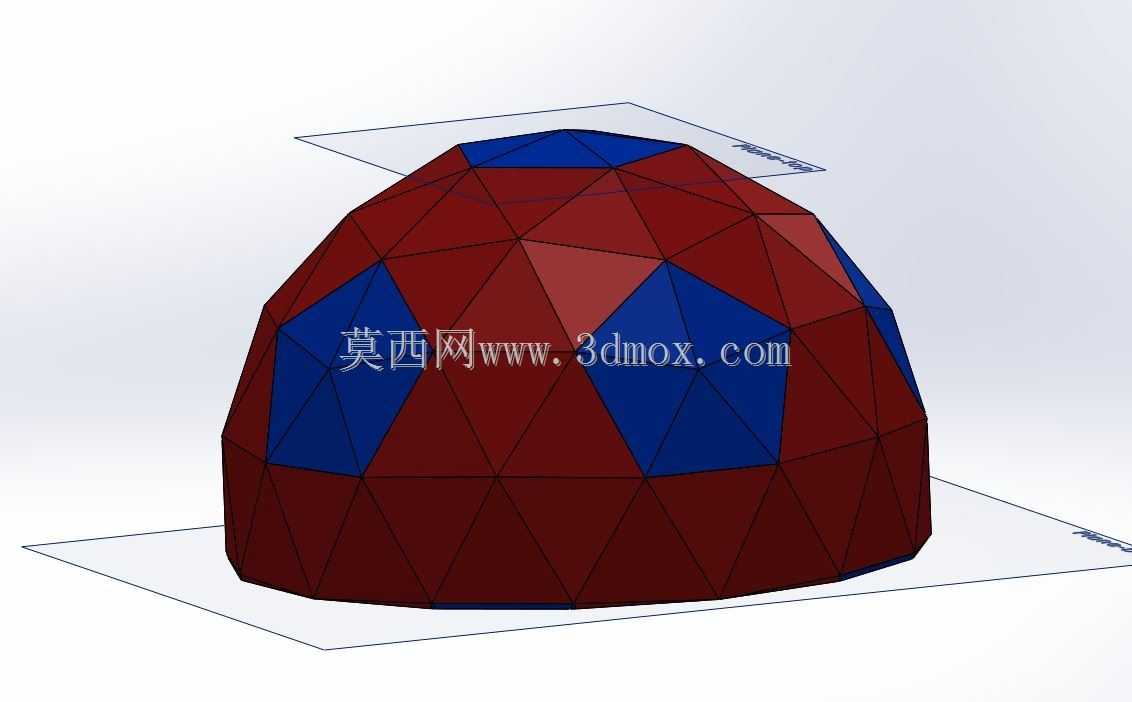

　　这款参数化的测地线圆顶结构，从建模逻辑上就解决了传统设计的痛点。整个结构的几何生成逻辑完全依托理想测地多面体的数学原理搭建，所有三角面片的顶点均落在同一球面轨迹上，保证了整体曲面的曲率连续性，不会出现局部凸起或凹陷的拼接缺陷。结构仅保留直径作为唯一可变输入参数，工程师在做方案适配时，只需要根据现场安装边界、内部净空要求输入目标直径数值，触发模型重建即可自动生成所有面片的几何尺寸、拼接角度，不需要手动调整单个面片的位置或参数，大幅缩短了方案迭代的周期。

　　从实际工程落地的角度看，这类多面体拼接的圆顶结构，所有组成单元均为平面三角或多边形板材，不管是采用铝塑板、阳光板、薄钢板还是复合材料做面板，都可以直接从模型导出单块面板的裁切图纸，不需要做曲面热弯等特殊加工，能有效降低加工制作的成本，也方便现场模块化拼装，不需要大型吊装设备配合，小型项目靠人工就能完成组装。结构自身的网格状受力体系，能把外部风载、雪载均匀分散到每一个拼接节点上，相比同跨度的曲面薄壳结构，整体自重可以降低40%以上，对底部支撑基础的载荷要求更低，适配更多场地的安装条件。

　　做安装边界核算时，需要注意该结构的底部为正多边形轮廓，输入直径参数后，可直接读取底部外接圆、内切圆的尺寸数值，提前规划底部支撑圈梁的安装位置，预留出面板拼接的密封胶缝宽度，避免现场安装时出现尺寸偏差。结构顶部的面片排布做了优化，避免了极小角度的锐角面片出现，降低了面板裁切时的废品率，也减少了尖锐角带来的安装安全隐患。上下两端的基准平面可根据实际使用需求做裁切调整，比如需要在底部做平开门洞、顶部开设通风口或设备安装孔时，可直接在对应位置删除面片后做边框补强，不会破坏整体结构的受力传递路径。

　　在做不同场景的适配时，工程师还可以基于这个基础模型，调整面片的分面密度，比如大跨度的穹顶可以增加分面层级，让单块面板的尺寸控制在人工可搬运的范围内，小尺寸的设备整流罩则可以减少分面数量，降低拼接缝的密封工作量。模型的几何约束完全关联，不管调整直径还是分面参数，所有面片的拼接关系都能保持完全贴合，不会出现缝隙或重叠的问题，导出的工程图可以直接用于面板裁切、节点件加工，不需要额外做几何修复。这类参数化结构的设计思路，也可以延伸到其他球面类围护结构的设计中，比如球形储罐的外保温层分片、雷达罩的结构设计，只需要调整基础几何的生成逻辑，就能快速适配不同的工程需求，减少重复建模的无效工作量。
