带倾斜调节功能树莓派摄像头防护外壳

　　这款适配树莓派摄像头模块的防护外壳，主要面向嵌入式视觉采集场景的硬件集成需求，常见于小型智能巡检设备、桌面环境监测装置、DIY智能交互终端、低功耗红外监控节点等应用场景，核心作用是为裸露的摄像头柔性排线与感光模组提供物理防护，同时预留倾斜调节空间，满足不同角度的画面采集需求，避免模组在安装、使用过程中出现排线折损、镜头刮花、感光元件积灰的问题。

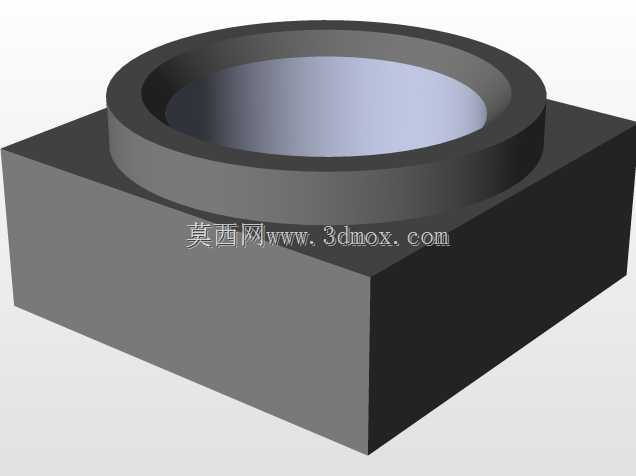

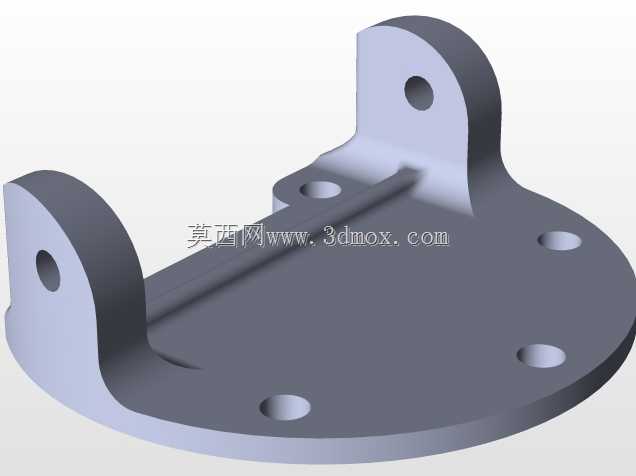

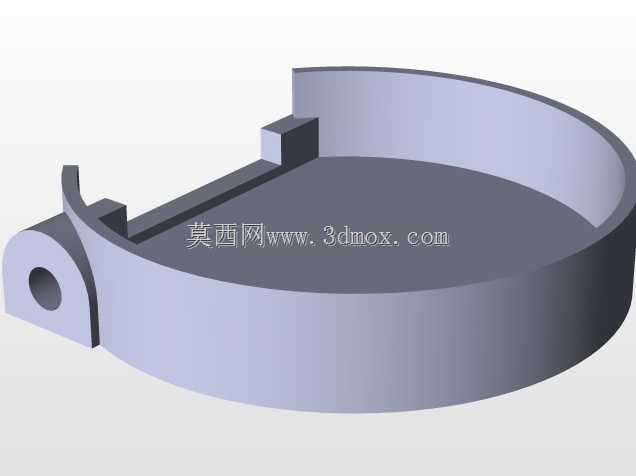

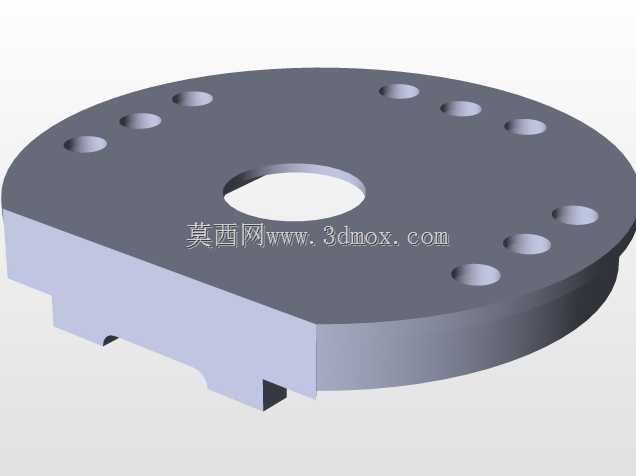

　　整套外壳采用三部分分体式结构设计，拆分逻辑完全围绕摄像头模块的装配流程规划：第一部分为镜头端固定座，直接卡合摄像头模组的PCB板边缘，内圈做了0.2mm的避让台阶，刚好贴合镜头底座的凸缘，不会遮挡镜头视场角，同时预留了红外补光灯的透光孔位，孔位边缘做了斜角导光处理，减少补光时的边缘光晕；第二部分为倾斜铰接支架，连接镜头固定座与尾部安装座，铰接轴采用过盈配合的阻尼结构，调节角度范围覆盖水平向下0度到向上45度区间，调节后可依靠阻尼保持姿态，无需额外紧固件锁止，适配不同安装高度下的取景角度调整；第三部分为尾部安装基座，内部做了排线收纳槽，可容纳长度120mm以内的FFC柔性排线，槽体边缘做了R1的圆角处理，避免排线弯折时出现直角死折导致信号传输中断，基座背面预留了两个M2的螺丝安装孔，孔距为22mm，可直接固定在树莓派主板的标准安装位，也可通过双面胶固定在其他定制支架上。

　　设计过程中优先考虑了3D打印的工艺可行性，所有壁厚统一设置为1.5mm，无小于45度的悬空结构，打印时无需添加支撑即可完成成型，外壳内壁与摄像头模组之间预留了0.3mm的装配间隙，既可以保证模组顺利装入，又不会出现晃动异响；LED照明空间设置在镜头固定座的两侧，可直接焊接0805封装的红外补光LED，走线槽从灯位直接延伸到尾部基座的出线口，不会出现走线干涉排线活动的问题。

　　实际装配时，需先将摄像头模组卡入镜头固定座，把柔性排线顺着铰接支架的走线槽排布到尾部基座的收纳槽内，再将铰接轴压入两侧的轴孔，最后扣合尾部基座的上下盖即可完成组装，整个装配过程无需额外胶水或紧固件，拆卸维护时可直接拆分各部件，方便更换摄像头模组或调整补光元件。安装边界方面，整套外壳组装完成后最大外形尺寸为长135mm、宽18mm、高12mm，倾斜调节到最大角度时最高点高度为22mm，安装时需在基座后方预留10mm的排线弯折空间，避免排线被其他结构件挤压。

　　外壳表面做了细微的磨砂纹理处理，可减少环境光在外壳表面形成的反光进入镜头，避免画面出现眩光，黑色的壳体材质也可减少杂光反射对红外补光效果的影响，在低光照环境下使用时，补光光线可直接投射到采集区域，不会被壳体反射形成局部过曝。铰接部位的阻尼力度经过反复调整，既可以保证角度调节时手感顺畅，又能在设备出现小幅振动时保持镜头姿态稳定，不会出现角度自行偏移的问题，适配移动类小型智能设备的使用需求。
