带LED补光的树莓派V2摄像头防护外壳结构

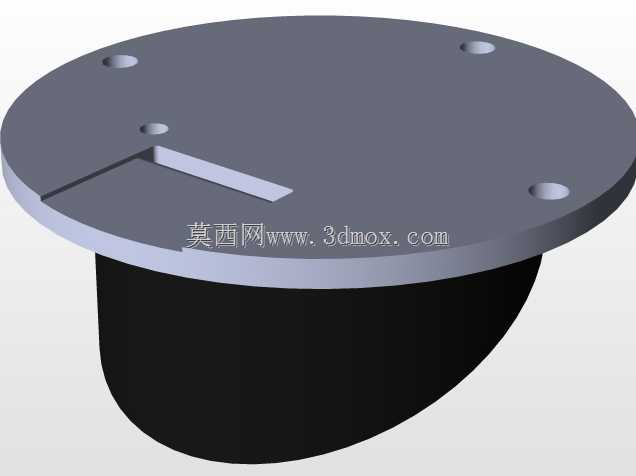

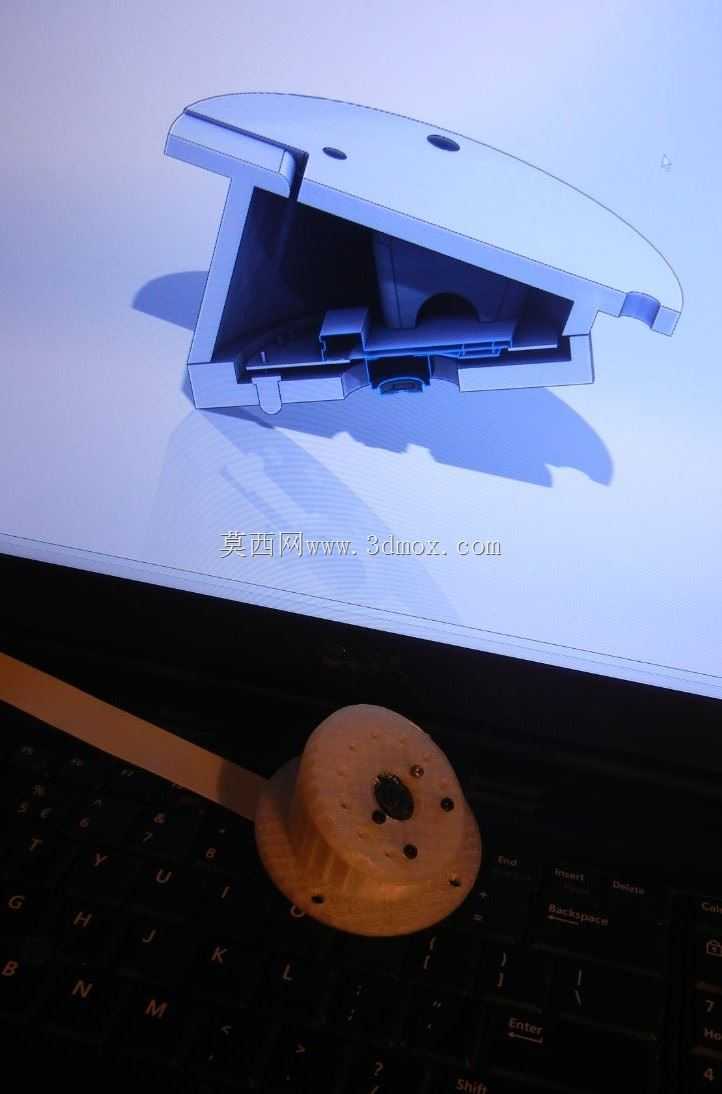

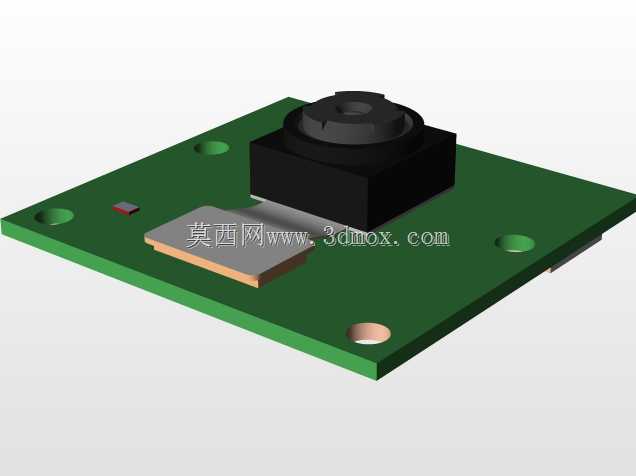

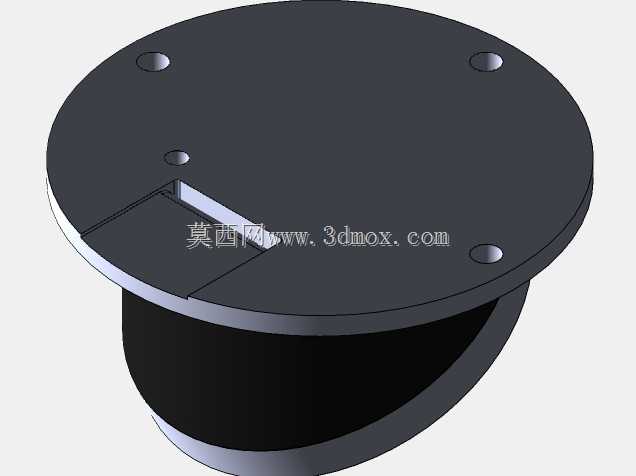

　　在嵌入式视觉采集场景中，树莓派摄像头模块常被部署在工业设备状态监测、小型智能装备视觉定位、桌面级自动化工位识别、低照度环境图像采集等场景，裸露的PCB板与镜头组件极易受粉尘、轻微磕碰、环境温湿度波动影响，同时常规摄像头在光线不足的场景下成像噪点高、识别精度不足，这款带LED照明的外壳正是针对这类实际使用痛点做的结构适配。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，上盖做了平缓的弧面过渡，既避免直角结构积灰，也能在安装时减少与周边设备的干涉，上盖预留的两个定位孔对应摄像头主板的固定柱位，装配时不需要额外做结构修改，直接将树莓派V2摄像头主板卡入下壳的定位槽即可，定位槽的公差控制在0.1mm范围内，既能保证主板不会出现窜动，

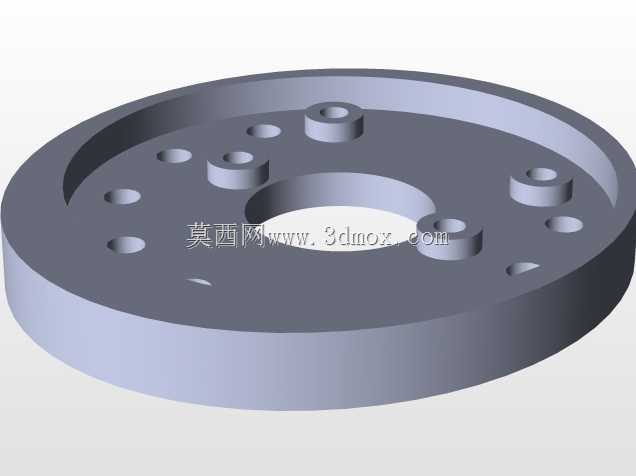

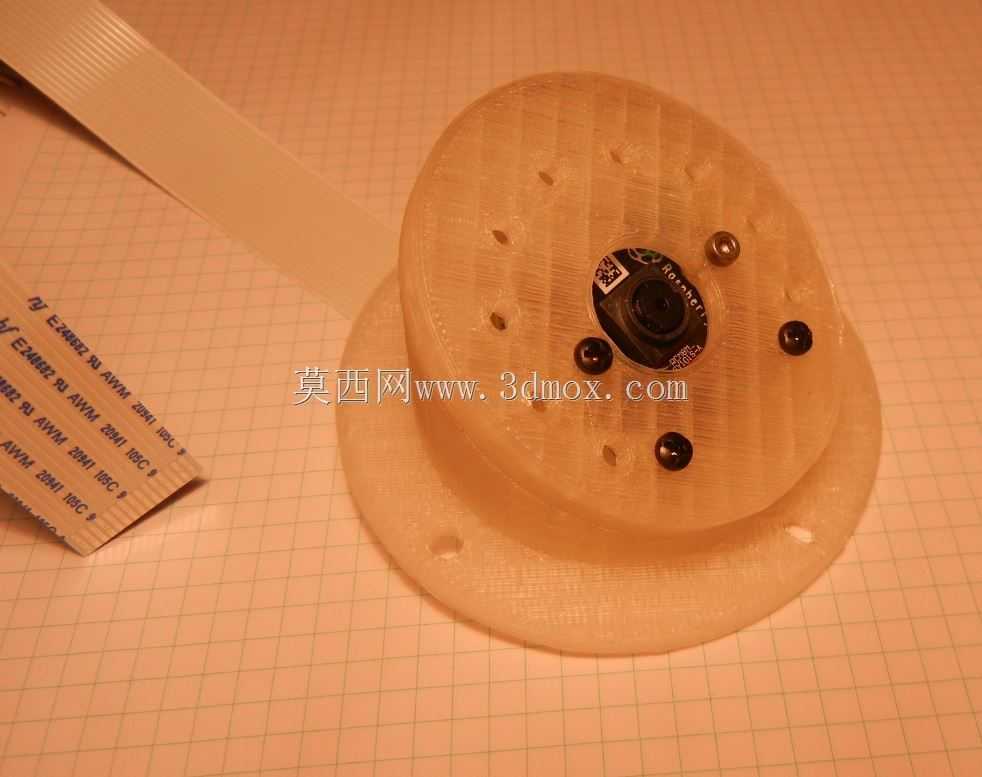

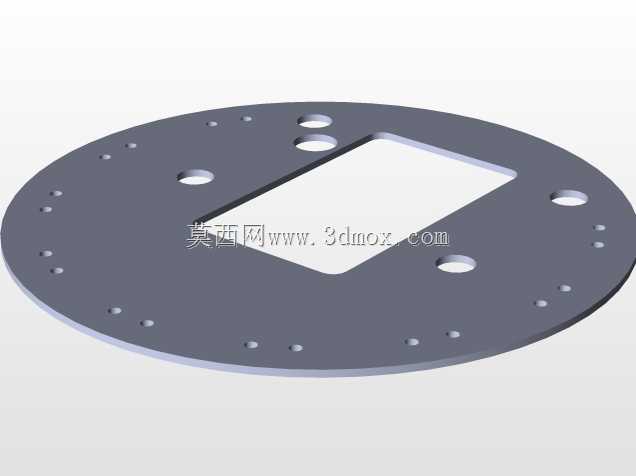

　　也不会因为过盈量过大导致PCB板受挤压变形。外壳侧面预留的LED灯珠安装位，均匀分布在镜头周边的环形区域，灯珠的照射角度经过调整，补光光线不会直接在镜头表面形成反光光晕，补光范围刚好覆盖摄像头的标准视场角，在0.3-2米的常规工作距离内，光照均匀度能满足图像识别的照度要求，不需要额外加装外置补光光源。考虑到实际安装场景的多样性，外壳底部做了带安装孔的圆形法兰底座，底座上的四个均布安装孔兼容M2、M2.5两种常用的小型紧固件，既可以通过螺丝直接固定在设备面板上，也能搭配小型万向支架调整拍摄角度，安装边界的尺寸控制上，外壳整体最大外径不超过60mm，整体高度不超过25mm，在紧凑的设备内部安装时不会占用过多空间，适合嵌入到小型智能终端、

　　桌面检测设备、门禁识别模组这类空间受限的结构中。外壳的扣合位置做了隐藏式卡扣结构，不需要额外打螺丝就能实现上下壳的紧密贴合，卡扣的扣合力度经过调试，日常维护时可以徒手拆开更换灯珠或者调整摄像头焦距，扣合后接缝处的缝隙小于0.2mm，能阻挡大部分粉尘进入壳体内部，适配普通工业车间的非高粉尘防护需求。针对红外补光版本的使用需求，外壳在灯珠位置预留了红外灯珠的走线槽，走线槽与摄像头主板的供电引脚位置对应，接线时不需要额外在壳体上开孔，导线可以顺着走线槽连接到主板的预留供电焊盘，避免导线外露被拉扯断裂。镜头位置的开孔做了沉台设计，沉台深度刚好匹配常用的M12镜头的安装螺纹高度，安装镜头后镜头前端不会突出外壳表面，能避免镜头被外物刮花，

　　沉台的边缘做了倒角处理，不会遮挡镜头的边缘视场，保证成像画面没有暗角。在实际使用中，这款外壳可以适配普通可见光LED补光和红外补光两种方案，当部署在夜间无可见光的监测场景时，更换红外灯珠即可实现无红曝的夜间图像采集，不需要重新更换外壳结构，通用性较强。外壳的壁厚控制在1.5mm，既保证了足够的结构强度，在受到轻微外力冲击时不会出现开裂，也不会因为壁厚过大导致整体重量增加，整套外壳装配完成后的总重量不到20g，安装在小型支架上不会因为自重导致支架角度偏移。针对散热需求，外壳在LED灯珠对应的背部位置做了细微的散热筋结构，散热筋高度0.8mm，既不会破坏外壳的整体外观，也能增加壳体与空气的接触面积，将LED长时间工作产生的热量及时散出，避免灯珠因为温度过高出现光衰过快的问题。上下壳的定位柱做了导向斜角设计，装配时不需要精准对齐就能顺利扣合，适合小批量组装时的快速装配，提升装配效率。
