槽型光电断续器工业传感部件结构

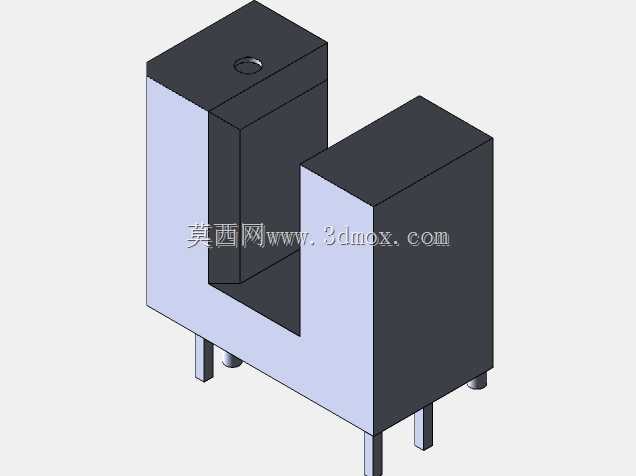

　　在数控加工设备的运动轴限位场景里，这类槽型光电断续器是位置检测链路里的基础执行元件，同样在桌面级FDM3D打印机的Z轴归零、X/Y轴行程限位环节，它也承担着终端位置触发的核心作用，相比接触式机械限位开关，它没有物理碰撞磨损，响应速度更快，长期运行的触发一致性更稳定。从结构设计逻辑来看，这款产品采用U型对射槽体结构，发射端与接收端分别集成在槽体的两个平行臂内，槽口预留的检测间隙可以容纳设备运动部件上配套的挡片顺利穿过，当挡片完全阻断发射端到接收端的红外光通路时，接收端的电平信号会发生跳变，直接给设备控制系统传递到位信号，触发对应的停机、换向或者归零动作。建模过程中需要严格把控槽口的宽度尺寸，

　　这个参数直接决定了可适配挡片的厚度范围以及触发位置的精度，槽宽过大会导致挡片遮挡光路的行程变长，触发位置出现滞后偏差，槽宽过小则会提升挡片与槽体的装配对位难度，设备运行过程中轻微的振动偏移就可能造成挡片刮蹭槽体内壁，损坏元件或者引发误触发。引脚部分采用直插式设计，四根引脚分别对应电源输入、接地、信号输出等功能，建模时需要保证引脚的中心距、伸出长度符合PCB板焊接的通用规范，引脚根部做了微小的圆角过渡，避免焊接或者插拔过程中应力集中导致引脚从塑封本体断裂。塑封本体的外形采用规整的长方体结构，顶部预留的安装定位孔可以配合M2规格的螺丝直接固定在设备的安装支架上，本体的外形尺寸边界需要严格控制，确保安装后不会和周围的运动部件、

　　走线槽产生干涉，两个臂体的平行度是建模时需要重点校核的形位公差，如果两臂出现倾斜偏移，会导致发射端与接收端的光轴不对中，轻则降低检测灵敏度，重则出现持续无信号的故障。实际选型应用时，需要结合设备的运动速度调整安装位置，高速运动的轴类部件需要预留足够的减速距离，确保信号触发后运动部件能在到达硬限位之前平稳停止，避免撞机。这类光电断续器的塑封外壳采用黑色遮光材质，一方面可以屏蔽外界环境光的干扰，避免车间内的照明灯光、焊接弧光引发误触发，另一方面也能保护内部的红外发射、接收芯片不受粉尘、切削液飞溅的侵蚀，适配车间复杂的生产环境。建模时还原了本体表面的脱模斜度，符合注塑件的生产工艺要求，引脚的金属部分与塑封本体的结合处做了密封结构处理，

　　提升元件的防护等级，在有少量切削液、粉尘的数控加工场景下也能稳定工作。不同于漫反射式光电传感器，这种槽型结构的检测距离是固定的，就是槽体本身的宽度，不需要现场调试检测距离，安装后只要挡片能顺利穿过槽口即可正常工作，大幅降低了现场装配调试的工作量，非常适合批量设备的标准化装配。在3D打印机的应用场景里，它的触发精度直接决定了打印平台的归零精度，进而影响首层打印的附着力，所以建模时槽口的位置度、光轴的对中度都做了严格的公差约束，确保每一个元件的触发位置偏差控制在0.1mm以内，满足桌面级设备的精度要求。
