锅炉入口汽水通路集成阀组结构设计

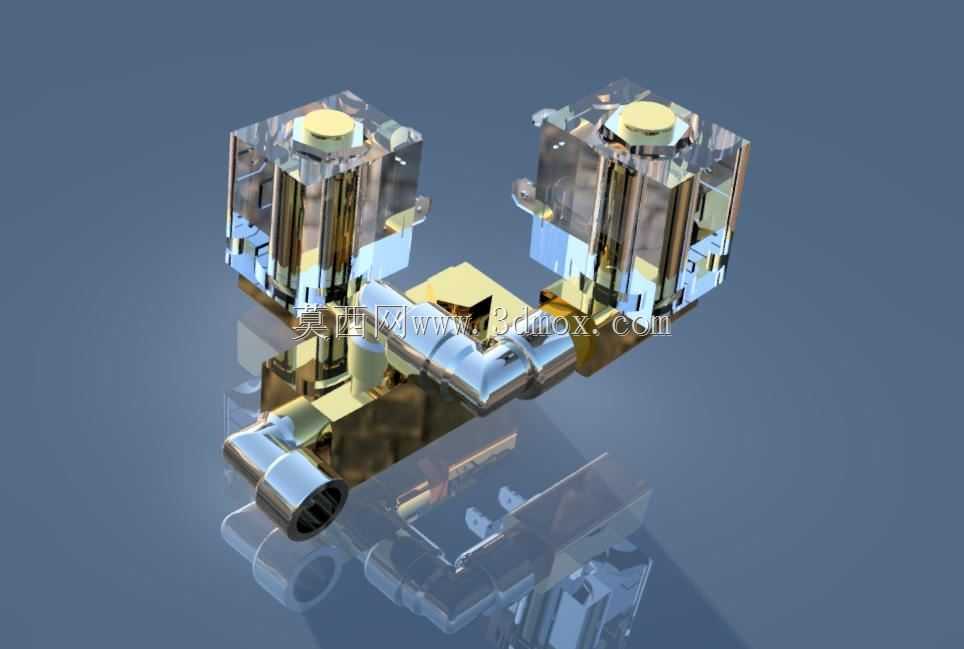

　　在工业锅炉的汽水系统布局中，入口端的流体管控直接决定整套系统的运行稳定性，这款集成式阀组正是针对锅炉入口的汽水混合通路工况开发的核心控制组件。不同于常规分散布置的单阀组合结构，该阀组将多个通断控制、流量调节、止回功能的阀体集成在同一金属基座上，大幅压缩了管路安装所需的空间，同时减少了分散管路连接带来的密封泄漏点，在中小型蒸汽锅炉、热水锅炉的机房布局中，能够有效降低管路排布的复杂度，减少现场安装的焊接、法兰对接工作量。从实际工况适配角度看，锅炉入口的介质包含常温补给水、高温回水以及汽水两相混合流体，阀组的过流通道内壁做了平滑过渡处理，避免直角弯道造成的流体压损过大，同时针对两相流容易引发的水击现象，在各支路的阀芯位置设置了缓冲结构，

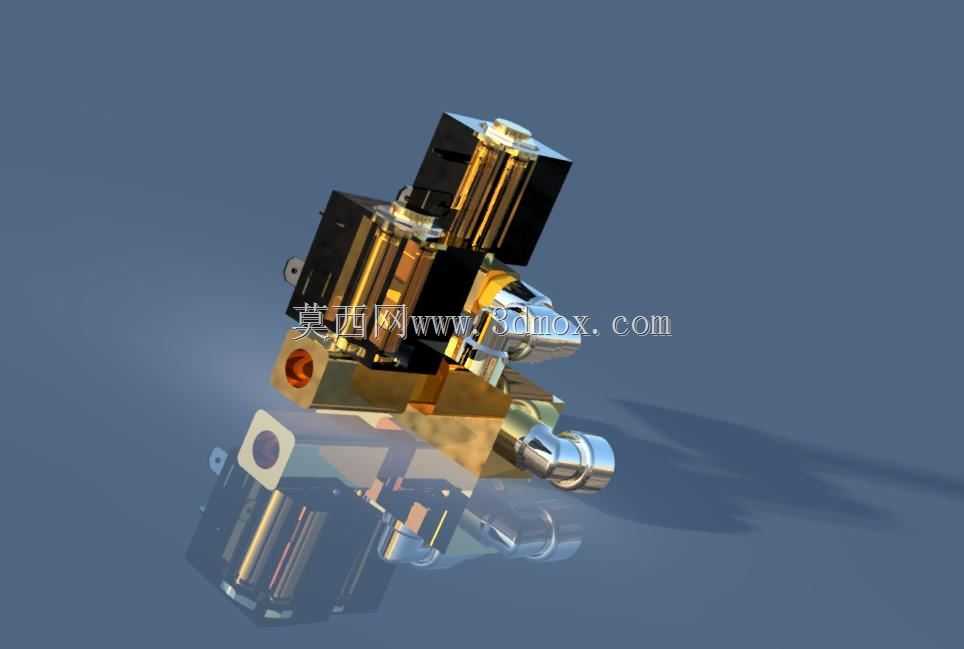

　　当管路内出现压力波动时，阀芯不会因为瞬时冲击出现误动作或者密封面损伤。设计过程中优先考虑了安装边界的适配性，整个阀组的基座采用一体化锻造铜合金材质，兼顾导热性与抗腐蚀能力，各个电磁驱动单元的安装位置做了错位排布，既保证单个电磁阀损坏时可以单独拆卸更换，不会影响其他支路的正常运行，也预留了足够的扳手操作空间，现场维护时不需要拆除周边相邻管路即可完成阀芯检修。从功能配置上看，阀组的不同通路分别对应补水控制、回水调节、超压泄放旁通三个核心功能，每个通路的通径根据锅炉额定蒸发量做了匹配计算，补水通路的通径能够满足额定负荷下的最大补水量需求，回水通路的阀芯采用线性调节特性，可以根据锅筒液位动态调整回水流量，

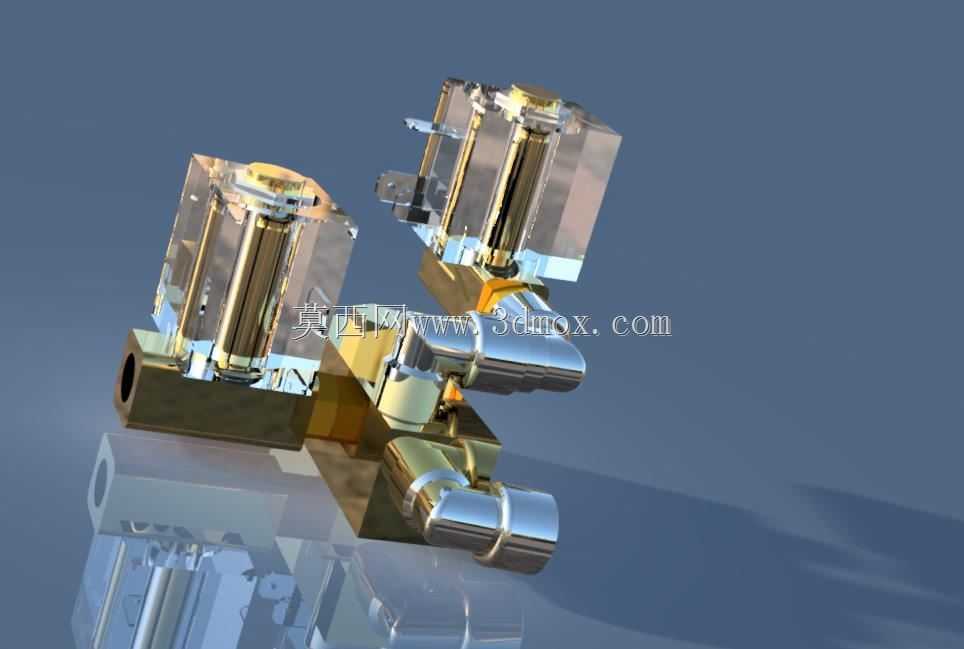

　　旁通通路则配合压力检测元件实现超压时的自动泄放，避免入口管路压力过高损伤锅炉本体。外形尺寸方面，整个阀组的安装固定点设置在基座底部的两个凸台上，采用螺栓直接固定在锅炉入口的预制安装座上，不需要额外制作安装支架，各个外接管路的接口采用统一标准的外螺纹接头，对接时不需要做变径处理，接口的朝向经过优化，所有外接管路都可以从阀组的侧方和下方接入，不会在阀组上方形成管路遮挡，方便日常巡检时观察各个阀芯的运行状态。在结构细节处理上，电磁驱动单元的线圈部分做了隔热防护设计，因为锅炉入口周边环境温度较高，常规电磁阀线圈长期在高温环境下工作容易出现绝缘老化，这款阀组的线圈和阀体基座之间设置了隔热垫片，能够阻断阀体的热量向线圈传递，

　　保证线圈工作温度处于合理区间，延长电气元件的使用寿命。过流部件的密封件采用耐温氟橡胶材质，能够适应150摄氏度以内的流体温度，同时耐受汽水混合介质的长期冲刷，不会因为长期浸泡出现密封件溶胀失效的问题。从管路系统的匹配角度，该阀组的整体流阻经过仿真优化，在额定流量下的压损控制在0.02MPa以内，不会因为阀组的接入造成锅炉入口供水压力不足，各个支路的启闭响应时间控制在0.5秒以内，能够配合锅炉的自动控制系统实现快速的液位、压力调节，避免出现液位波动过大或者压力超调的情况。实际安装过程中，只需要将阀组基座的定位孔和锅炉入口的定位销对齐，拧紧固定螺栓后依次接入各个管路，完成电气接线即可投入使用，不需要在现场做额外的配管加工，大幅缩短了锅炉现场安装的工期。在日常维护层面，阀组的各个功能模块都采用模块化设计，电磁阀部分、阀芯密封组件都可以整体插拔更换，维护人员不需要掌握复杂的装配技巧即可完成易损件更换，降低了后期运维的技术门槛。针对锅炉运行中可能出现的介质杂质问题，阀组的每个入口端都内置了不锈钢滤网，能够拦截管路中的焊渣、锈屑等杂质，避免杂质进入阀芯密封面造成密封失效，滤网可以在不停机的情况下拆下清洗，不需要排空管路内的介质。
