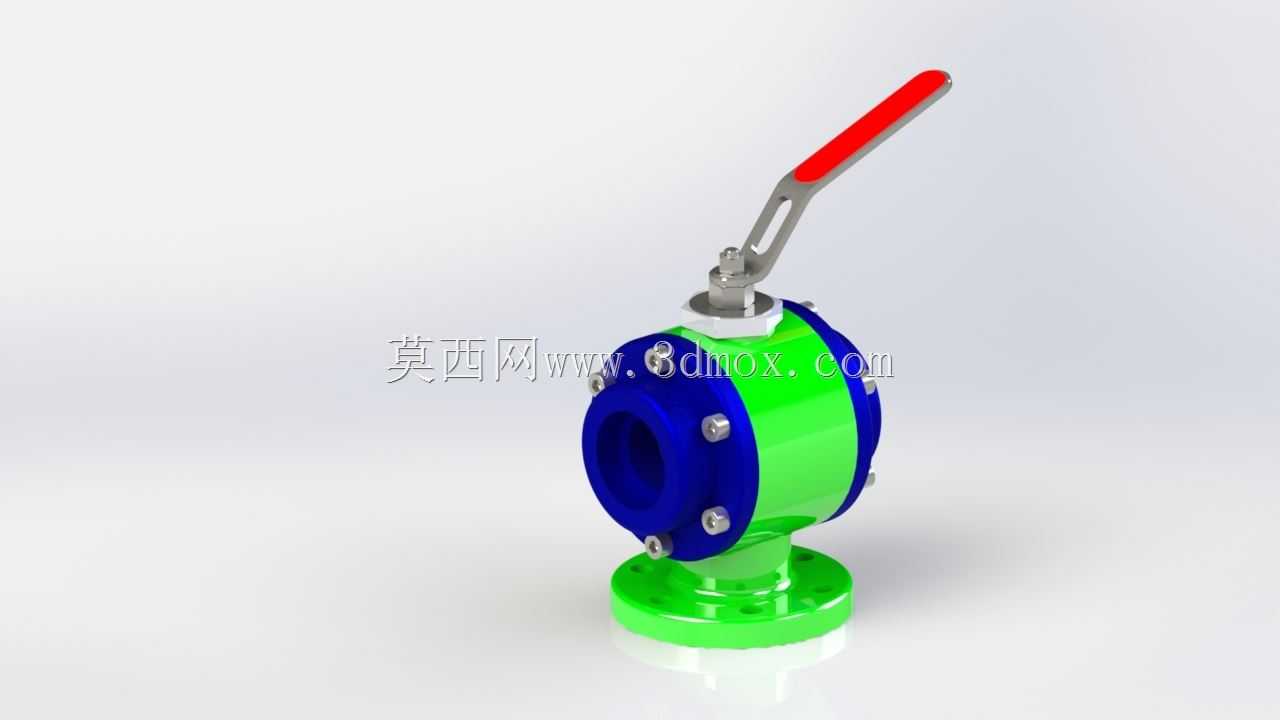

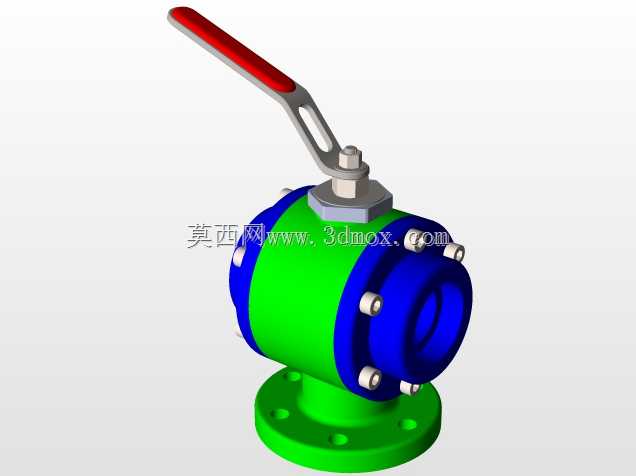

法兰连接手动三通球阀结构设计

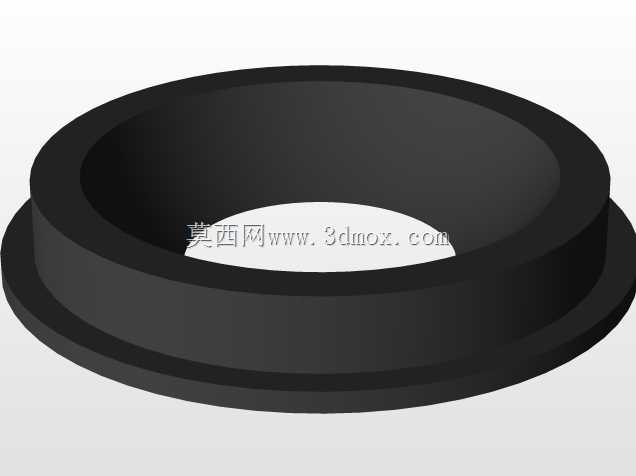

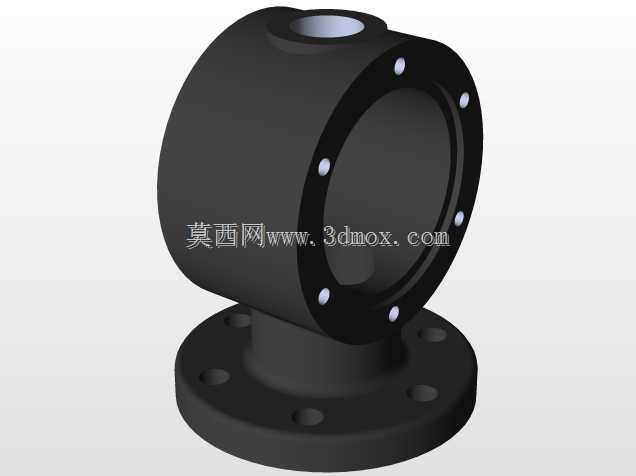

　　这款手动三通球阀主要面向多支路流体管路的工况需求，常见应用在化工介质分流、冷却水回路切换、暖通管路合流、小型灌装生产线的流体换向场景中，区别于常规两通球阀的通断功能，它能在单阀位实现三路管路的连通状态切换，省去管路中额外加装多只两通阀的排布成本，也能减少管路接头数量，降低介质泄漏的潜在风险点。从结构设计逻辑来看，阀体采用三通式流道布局，中体与侧接端通过螺栓紧固连接，密封副采用软质密封材质贴合球体表面，保证低压工况下的零泄漏密封性能，操作端采用杠杆式手柄，手柄长度经过力矩匹配，操作人员无需额外加力杆即可完成阀位切换，手柄表面做防滑包覆处理，带油污的防护手套操作时也不会出现打滑问题。安装边界上，底部采用标准法兰连接结构，

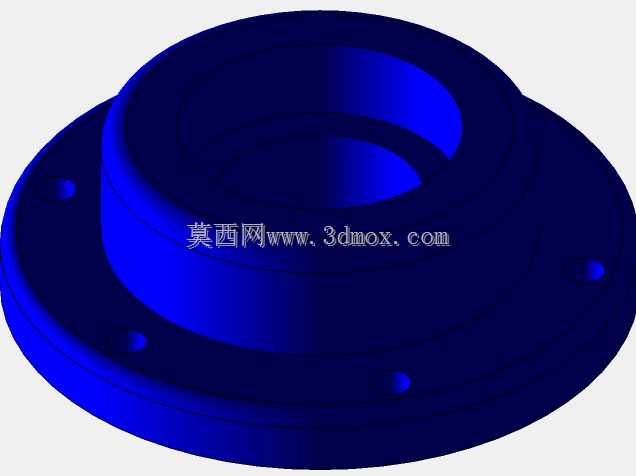

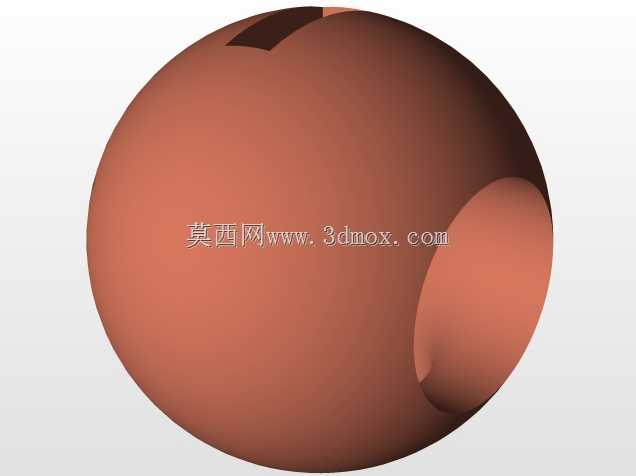

　　法兰端面的螺栓孔位、密封面凸台尺寸匹配通用管路法兰标准，侧端两个接口同样采用法兰连接形式，安装时无需额外加工转换接头，可直接对接同公称通径的工业管路，整体安装高度从法兰密封面到手柄顶端的尺寸经过紧凑化设计，在排布密集的管廊、设备旁的管路节点中也能预留足够的操作空间，不会出现手柄转动时与周边管路、设备构件干涉的问题。功能特性层面，球体采用整球加工流道，流道内壁做光滑过渡处理，介质流经时的流阻远小于同通径的截止阀、闸阀，不会在阀腔内部形成介质滞留区，适合输送带有微小颗粒杂质的流体、或是对滞留残留有要求的洁净流体工况，阀杆部位采用多重密封结构，在阀杆转动过程中能持续保持密封状态，避免介质从阀杆配合间隙向外渗漏。

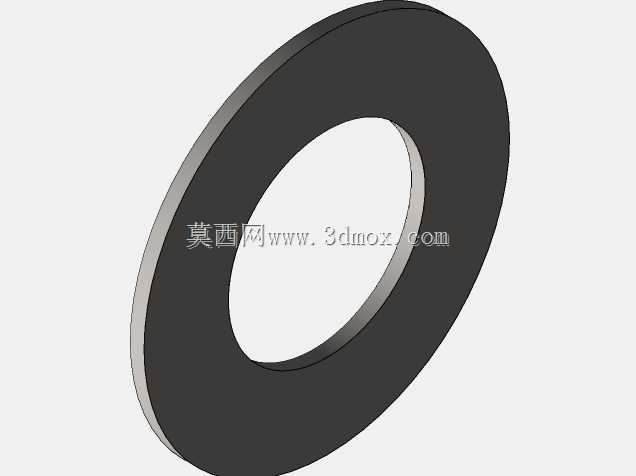

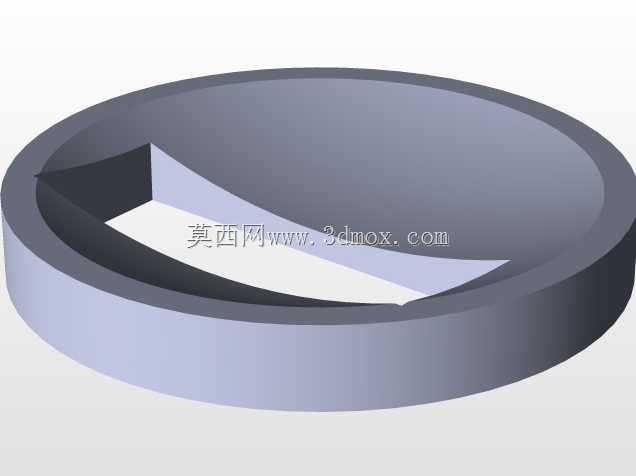

　　设计过程中优先考虑了现场维护的便捷性，阀体连接螺栓采用统一规格的标准件，现场拆解更换密封件时无需准备多规格拆装工具，松开侧端法兰的连接螺栓即可取出球体与密封组件，完成密封件更换后可快速回装，无需将整个阀体从管路上完全拆卸，大幅缩短现场维护的停机时间。手柄的转动角度设置有机械限位，转动90度即可完成全开、全关以及换向的阀位切换，限位结构直接集成在阀体中法兰位置，不会因为长期操作出现限位偏移，操作人员通过手柄的指向即可直观判断当前阀位的连通状态，无需额外加装阀位指示器，降低整体制造成本。在实际工况适配中，这款三通球阀可根据管路需求实现L型流道的两通路切换、或是T型流道的三路连通、分流合流功能，模型中完整还原了球体流道、阀杆传动、

　　密封件安装槽、法兰螺栓孔的所有细节结构，结构设计人员可直接参考该模型进行同参数阀件的选型校核，也可在此结构基础上调整通径、压力等级参数，衍生适配不同工况的专用阀件结构，建模时所有配合面的公差预留、密封件的压缩量设置都符合实际阀件生产的工艺要求，不存在结构干涉、装配间隙不合理的理想化设计问题，完全匹配实际加工生产的结构逻辑。
