标签膜络筒机创意卷纸打印装置

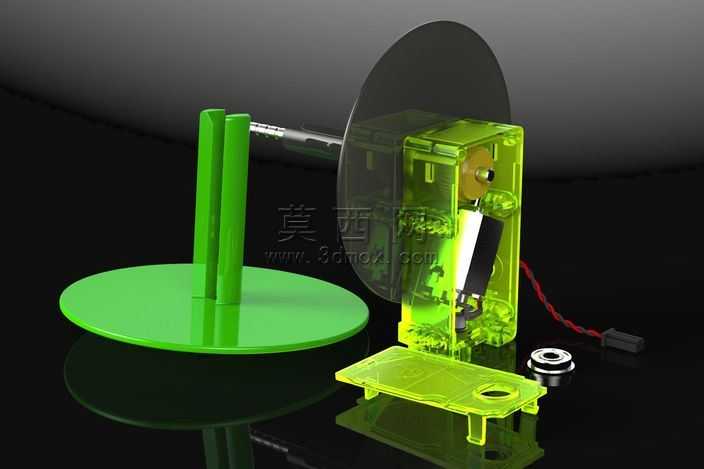

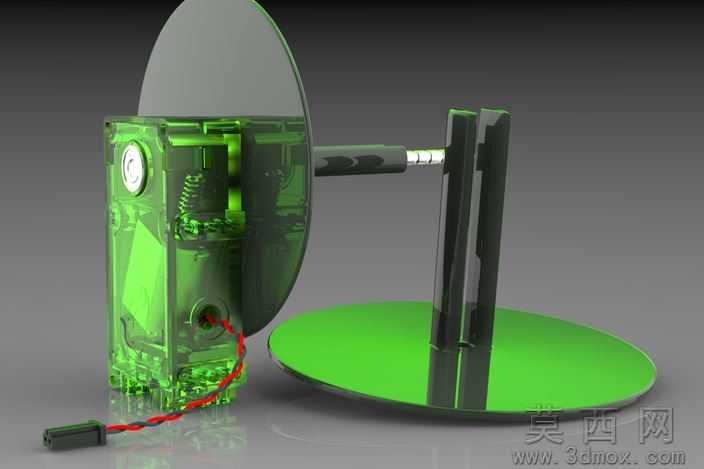

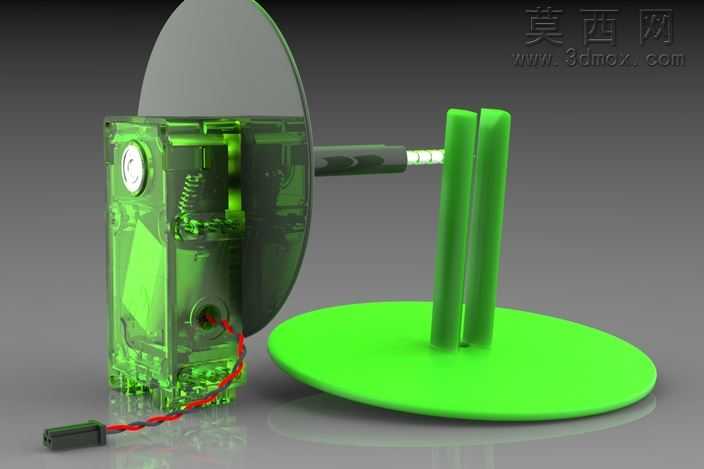

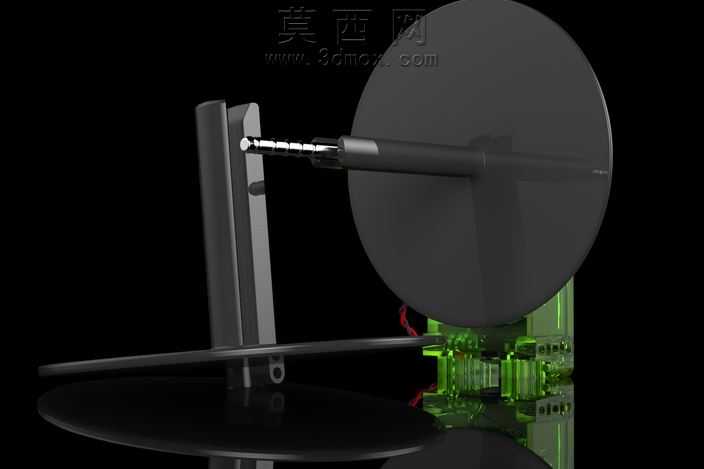

本作品为标签膜络筒机创意卷纸打印装置，整体采用三维建模软件完成全参数化结构设计，建模过程中对各零部件的装配公差、运动干涉进行了反复校验，确保所有活动部件可实现顺畅的相对运动。模型渲染阶段采用写实材质方案，主体支撑结构选用高饱和度亮绿色半透明塑料材质，通过调整材质的折射度、粗糙度与透光参数，还原出透明ABS工程塑料的通透质感，可清晰观察到壳体内部的传动组件布局；金属轴类零件采用抛光不锈钢材质，搭配细微的环境反射效果，还原金属零件的冷冽质感；线缆部分采用哑光红黑橡胶材质，增加模型的真实细节表现。结构设计上，装置分为三个核心功能模块：左侧为标签膜承载支架，采用双立柱搭配圆形底座的稳定结构，立柱顶端设置横向穿膜轴，用于承载成卷的标签膜料卷，底座做了加厚处理保证整体放置的稳定性；中部为核心传动与执行箱体，采用半剖透明壳体设计，内部集成了曲柄摇杆传动结构、膜料牵引辊组、压合执行组件，手动驱动摇杆即可带动内部齿轮组传动，实现标签膜的定长输送与压合作业，箱体底部设置可拆卸的透明盖板，方便观察内部传动逻辑同时预留维护空间；右侧设置独立的压合工作台，台面上预留定位孔与压合工位，配合箱体输出的膜料完成标签的贴合压印动作，旁侧设置的金属限位环与接线端子，用于膜料的导向与动力模块的外接扩展。设计思路围绕小型手动标签络合、卷纸打印的轻量化需求展开，摒弃了复杂的电动驱动结构，采用纯机械手动传动方案，整体结构紧凑、零件数量精简，所有零部件均适配3D打印的加工工艺，壁厚设置均匀，无倒扣难脱模结构，既可以作为机械原理教学的演示模型，也可经过简单调整后用于小型手工场景的标签卷制作、窄幅膜料复卷作业，模型在细节处做了多处圆角过渡处理，避免尖锐棱角，同时在受力部位做了加厚加强设计，保证手动操作时的结构强度。
