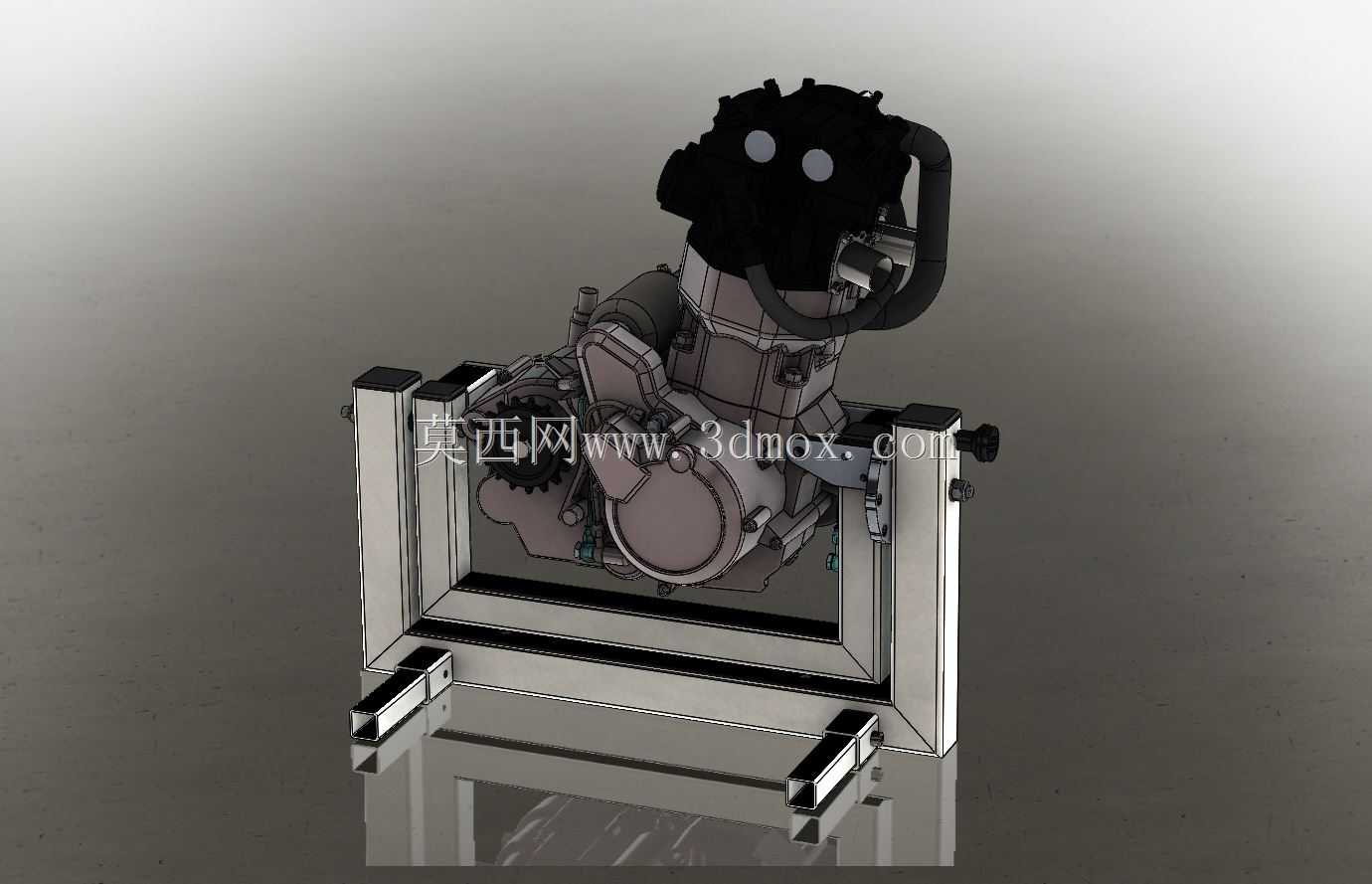

KTM LC4系列发动机可旋转安装支架

　　在摩托车发动机研发试制、售后维修以及改装作业场景中，发动机的固定与姿态调整始终是影响作业效率的核心环节，这款适配KTM LC4系列625/640/660排量机型的可旋转支架，正是针对这类场景的实际需求完成的结构设计。不同于常规固定式发动机架体，这款支架的核心设计目标是让架体上的发动机能够以两侧转轴为中心，实现45°步进式的角度调整，作业人员可以根据装配、检修的具体部位需求，将发动机调整到最便于操作的倾斜角度，无需反复挪动沉重的发动机本体，也不用在作业过程中频繁变换自身操作姿态，能大幅降低发动机拆装、检修过程中的体力消耗，同时减少因发动机姿态固定导致的操作盲区，避免螺栓漏拧、管路接错这类人为失误。

　　从结构选材来看，架体主体采用ST37材质的方管焊接成型，主承载框架选用50x50mm规格方管，保证整体刚性足以承受LC4系列发动机的整机重量，不会在发动机挂载、旋转过程中出现框架变形、焊缝开裂的问题；连接部位与辅助支撑结构选用40x40mm方管，在满足结构强度要求的前提下尽可能控制架体自重，避免架体过于笨重导致移动、转运不便。焊接结构的设计充分考虑了工装的长期使用耐久性，所有焊缝位置均避开了应力集中区域，主承载梁的连接位置采用满焊工艺，辅助支撑位置采用段焊加打磨处理，既保证连接强度，也能避免焊接热变形导致架体安装面出现平面度超差的问题。

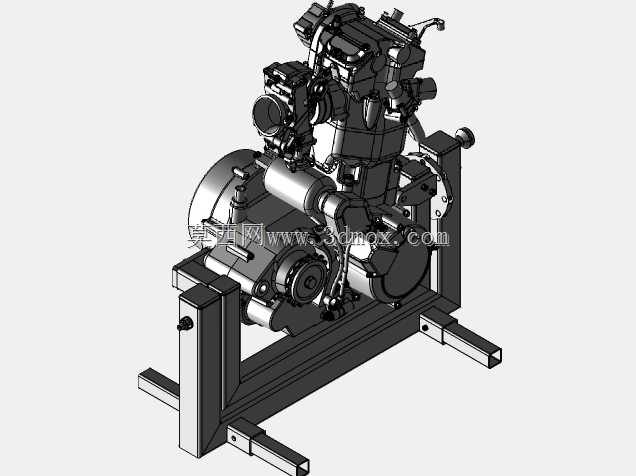

　　架体的旋转定位结构采用两侧对称的转轴设计，转轴位置与发动机本体的原厂安装吊点位置完全匹配，安装时可以直接利用发动机原厂的安装孔位完成固定，无需额外在发动机壳体上打孔或者制作过渡连接块，不会对发动机本体造成任何改装损伤。45°步进的定位结构采用插拔式定位销设计，调整角度时只需拔出两侧定位销，转动发动机到目标角度后，将定位销插入对应角度的定位孔中即可完成锁止，定位孔的位置经过精准计算，每个档位的角度误差控制在1°以内，锁止后架体与发动机之间无相对旷量，即便是对发动机缸头、离合器侧盖这类需要施加较大拆卸力矩的部位进行作业，也不会出现发动机晃动、移位的情况。

　　架体底部的支撑结构采用了外延式的支脚设计，支脚向架体四个方向延伸出足够的宽度，保证发动机在任意旋转角度下，整个架体的重心都落在四个支脚围成的支撑面范围内，即便是将发动机旋转到最大倾斜角度，也不会出现架体倾翻的风险。支脚端部预留了标准的脚轮安装孔位，用户可以根据自身使用需求加装万向脚轮，方便在车间、维修工位之间转运发动机，不需要额外搭配吊装设备就能完成短距离移动。

　　在安装边界方面，架体的整体宽度控制在适配LC4发动机本体宽度的基础上，两侧预留了足够的操作空间，不会因为架体立柱遮挡发动机侧部的安装螺栓；架体的高度设计符合人体工程学要求，发动机挂载后的最低位置距离地面留有足够间隙，即便是拆卸油底壳放油螺栓、更换机油滤芯这类底部作业，也不需要作业人员过度弯腰或者俯身，站立状态就能完成大部分常规操作。架体顶部没有设置多余的横梁结构，避免遮挡发动机缸头、气门室盖部位的操作空间，进行气门间隙调整、缸头螺栓拆装这类顶部作业时，工具可以无阻碍地到达操作位置。

　　这款支架的设计参考了原厂KTM发动机支架的核心安装尺寸，同时针对非厂方场景的使用需求做了结构优化，去掉了原厂支架上仅适用于生产线的专用定位结构，保留了核心的承载、旋转、定位功能，不管是摩托车改装工作室、售后维修门店，还是个人玩家进行发动机整备、改装作业，都能通过这个架体获得稳定的发动机固定与姿态调整能力，相比用木块、临时支架堆砌的固定方式，无论是操作安全性还是作业效率都有明显提升。架体的所有安装孔位都经过配钻加工，孔位精度控制在0.2mm以内，发动机安装后不会出现强制装配导致的壳体应力，避免长期架上存放导致发动机壳体变形。焊接完成后整个架体经过去应力处理，不会因为长期承重出现焊接应力释放导致的架体变形，长期使用也能保持安装尺寸的稳定性。
