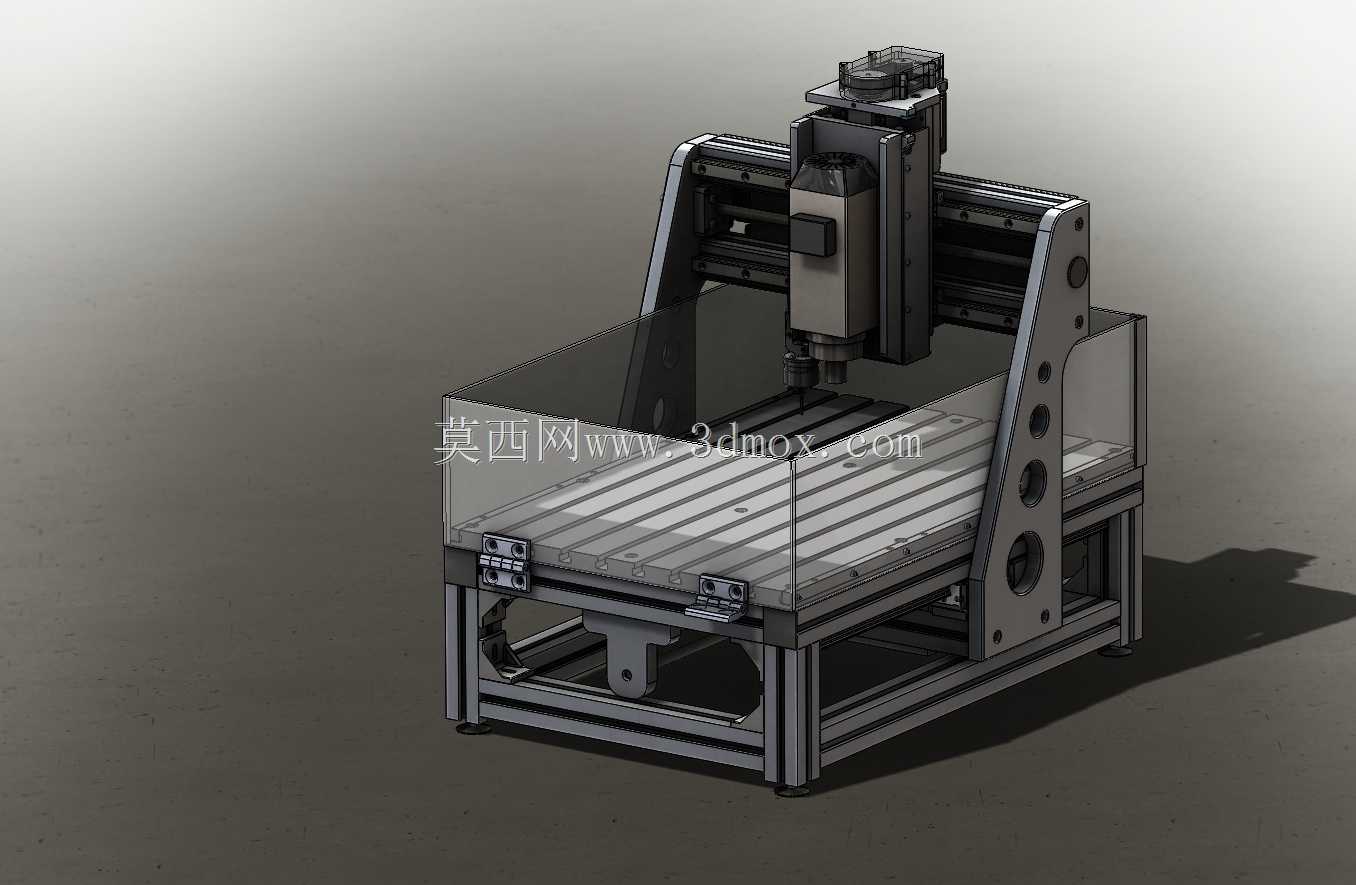

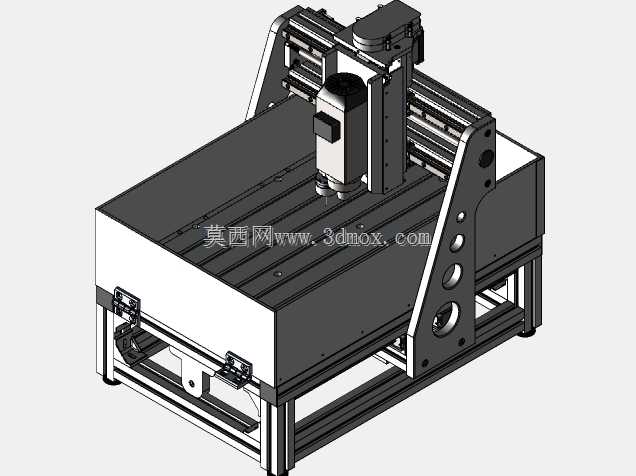

迭代款桌面级DIY数控铣削加工设备

桌面级小型数控设备长期存在Z轴刚性不足、X轴进给卡顿的加工痛点，常规DIY机型常因机架拼接公差过大，铣削硬质材料时出现震刀、纹路错乱的问题，这款迭代机型针对这些长期存在的工程矛盾做了针对性的结构调整。Z轴滑台采用双侧加厚钢板支撑，摒弃了初代机型单侧板悬臂的设计，滑台与线性导轨的配合面预留了0.02mm的研磨公差，装配时无需额外加装调整垫片就能消除导轨间隙，主轴安装座做了下沉式处理，缩短了主轴刀尖到导轨滑块的受力距离，重切削时的侧向形变量比初代结构降低近40%。X轴传动端将同步带轮的安装位置从电机侧移到了滑台中部，避免单侧传动带来的进给偏载，步进电机的安装座增加了腰型孔调节余量，皮带张紧度调整时无需拆解整个护罩，日常维护的操作空间更充裕。工作台面采用标准T型槽铝型材拼接，型材拼接处做了铣平处理，整块台面的平面度控制在0.05mm以内，周边加装的透明亚克力护板采用快拆式卡扣固定，加工时阻挡切屑飞溅，清理台面时无需拧动多颗螺丝就能快速取下护板。机架底部的铝型材框架增加了横向加强筋，抵消高速铣削时的整机共振，地脚位置预留了减震垫安装槽，放置在普通木质工作台面上也不会出现明显的机身晃动。两侧立板的减重孔做了等距排布，在不降低结构刚性的前提下减轻了整机自重，搬运时单人就能完成设备移位。走线槽全部隐藏在铝型材的槽口内部，避免加工时的切屑刮擦线缆造成绝缘层破损，主轴的冷却管路顺着Z轴滑台内侧排布，进给运动时不会出现管路拉扯干涉的问题。
