模块化槽系罗克勒夹紧工装平台

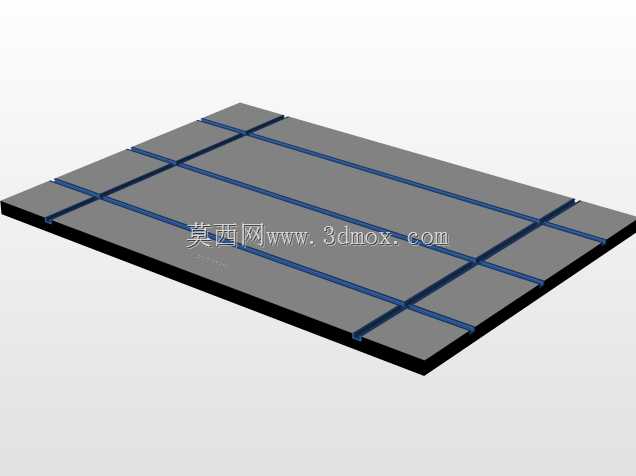

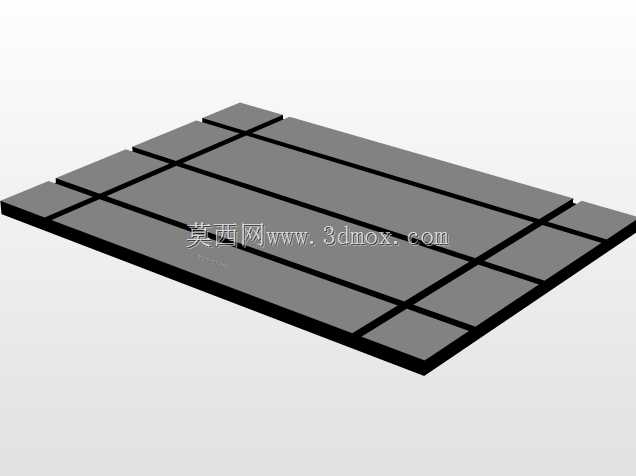

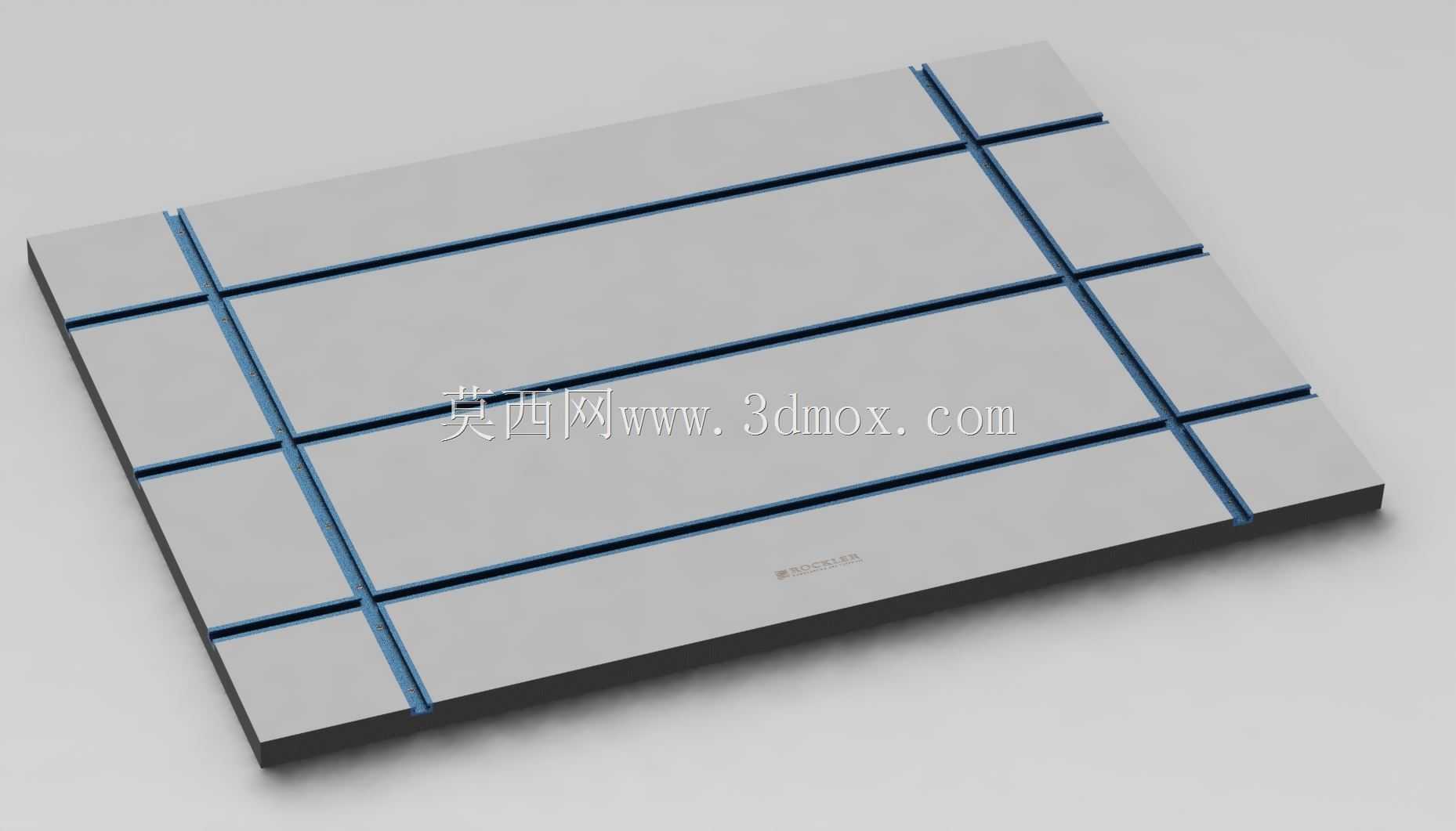

　　在机加工工位、三坐标检测区、工装预组装工段，这类带平行T型槽结构的夹紧平台是工位核心基准载体，区别于固定式焊接平台，罗克勒结构的夹紧台更适配小批量多品种的柔性装夹需求，不需要针对单一工件定制专用夹具基板，通过槽内配套的T型螺栓、阶梯压块、定位挡块就能快速完成不同外形工件的装夹固定，大幅缩短换产时的工装准备周期。从结构设计逻辑来看，平台本体采用高牌号灰铸铁整体铸造后经时效处理，工作面经精铣、平磨工序保证平面度公差，平行排布的T型槽槽距经过标准化设计，槽宽公差控制在H7级，保证配套紧固件滑动顺畅无卡滞，同时槽口边缘做了微小倒角处理，避免频繁装夹时磕碰造成槽口变形，影响定位精度。平台的安装边界设计充分考虑了车间工位的适配性，

　　底部预留了地脚螺栓安装孔与调平垫块接触位，既可以直接固定在混凝土地面作为固定工位使用，也可以加装脚轮作为移动工装台适配临时检测、返修工位的需求，工作面的槽系采用等距排布，相邻槽的中心距统一，方便设计人员在做工装方案时快速计算压块的布置位置，不需要反复测量槽位坐标。实际使用场景中，这类夹紧平台既可以承担普通铣床、钻床的工件装夹任务，也可以作为三坐标测量机的辅助承载台，放置异形工件完成尺寸检测，还能在工装试制工段作为组装基准台，完成小型自动化模组的预组装调试。设计时特意将平台的工作面厚度做了加强处理，在满负载装夹重型工件时不会出现中部下挠变形，T型槽的深度经过核算，既能保证T型螺栓的咬合强度，又不会过度削弱平台本体的结构刚性，

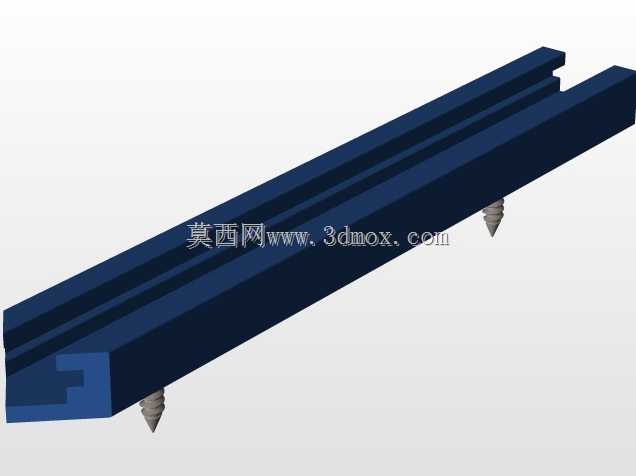

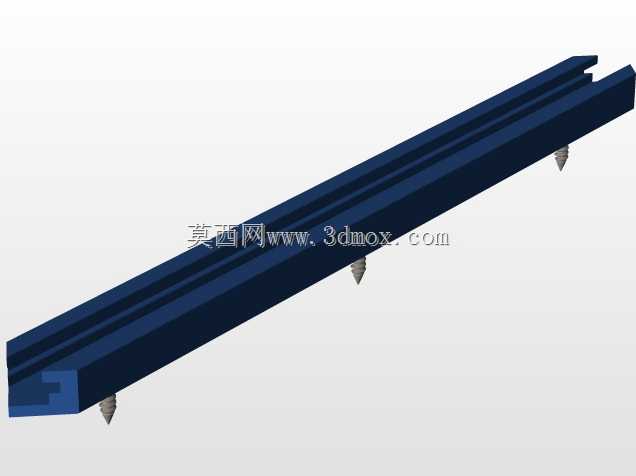

　　槽与槽之间的平台表面做了防滑纹理处理，工件放置后不会出现滑移，配合压块夹紧后装夹可靠性更高。不同于带矩阵孔系的柔性平台，槽系结构的夹紧台对长条形工件的适配性更好，压块可以沿着槽的全长任意位置固定，不会受孔位间距的限制，针对轴类、板类、框架类工件都能找到合适的压紧点，不需要额外加装过渡连接板。平台的侧边设计有吊装孔，方便车间用行车完成平台的移位与安装，吊装孔的位置经过重心核算，起吊时平台能保持水平，不会出现倾斜磕碰工作面的情况。在做三维建模时，这类平台的建模重点在于T型槽的截面轮廓绘制，需要保证槽的上下宽度、过渡圆角完全符合配套紧固件的尺寸要求，同时工作面的平面度、槽的平行度、槽距公差都要在模型里通过几何约束体现出来，

　　方便后续做装配仿真时验证夹具的适配性，避免实际加工后出现螺栓无法装入槽内、压块干涉的问题。对于结构设计人员来说，这类平台属于通用工装标准件，在做工位布局设计时可以直接调用模型完成工位排布，不需要重新绘制平台本体，只需要根据待加工工件的外形尺寸选择对应规格的平台，再配套设计对应的压块、定位件即可，能大幅缩短工装设计的周期。平台的非工作面做了喷漆防锈处理，工作面涂有防锈油保护，长期存放不会出现锈蚀影响平面精度，日常使用时只需要定期清理槽内的切屑、杂物，就能保证T型螺栓滑动顺畅，不需要复杂的维护保养。在装夹薄壁工件时，可以在槽内加装辅助支撑块，配合弹性压块完成装夹，避免夹紧力过大造成工件变形，这也是槽系平台相比孔系平台的优势，支撑块可以在槽内任意位置调整，适配不同薄壁件的支撑需求。
