桌面级三轴DIY数控铣床结构设计

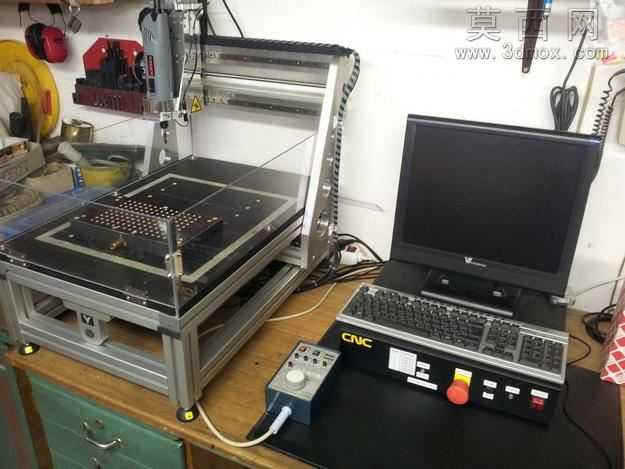

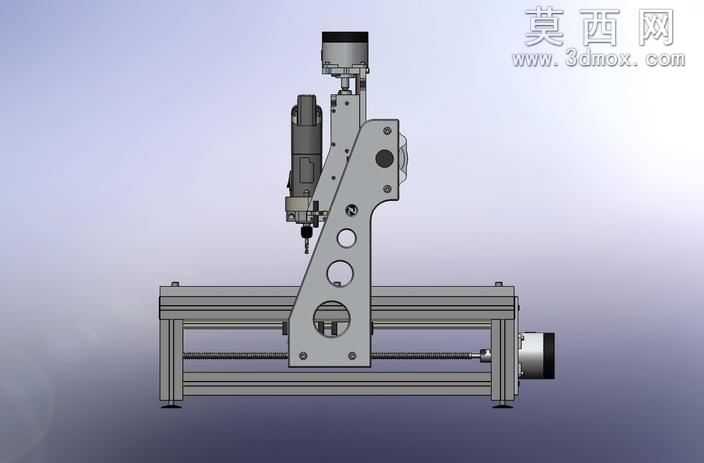

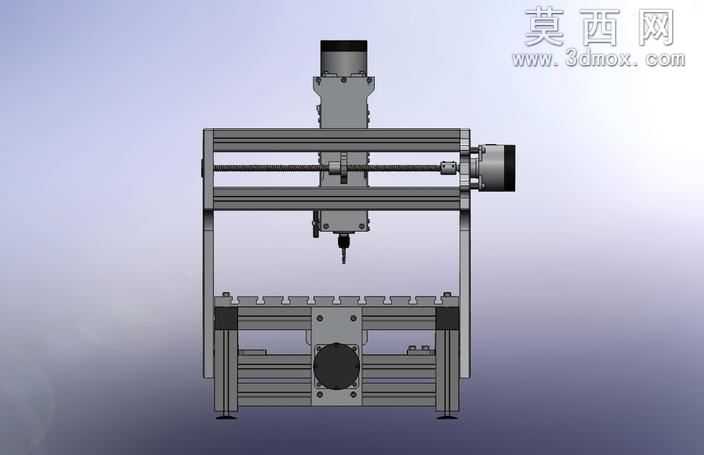

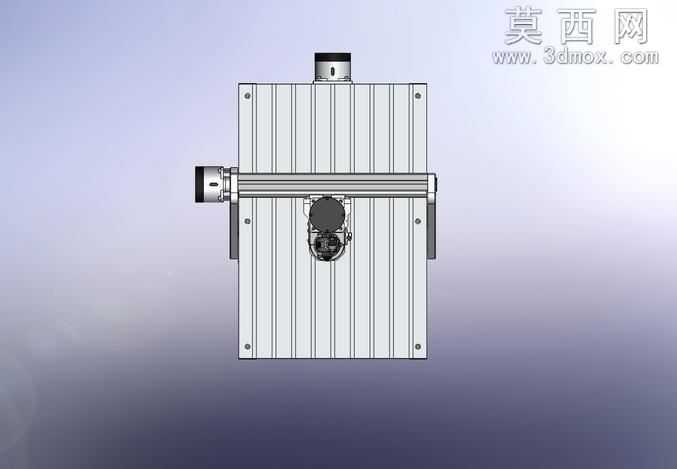

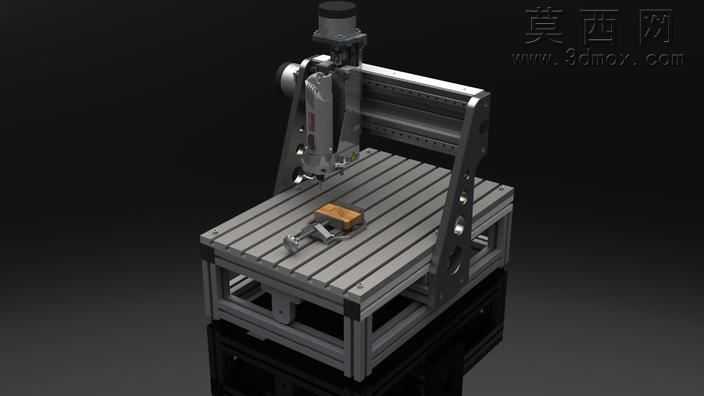

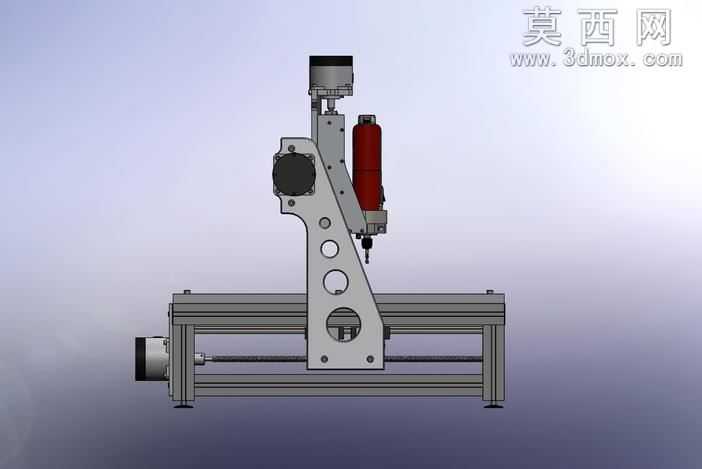

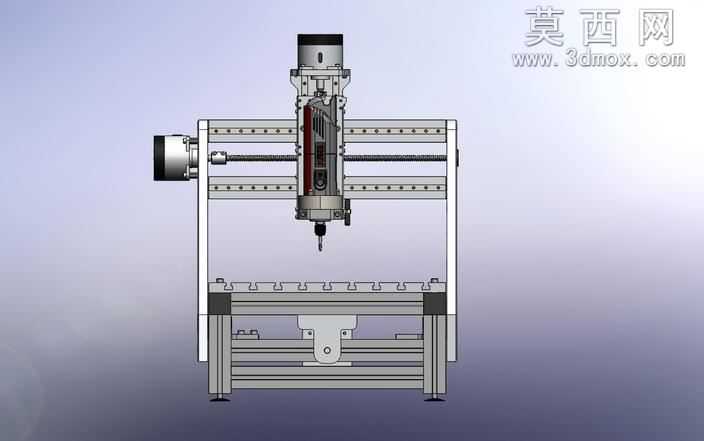

本作品为桌面级三轴DIY数控铣床的三维建模设计成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配的尺寸精度进行1:1还原，可直接用于后续的加工出图、装配模拟与运动仿真验证。从结构设计来看，该铣床采用龙门式动梁布局，机架主体以工业铝型材搭建，兼顾DIY加工的易获取性与装配调试的便捷性，铝型材表面做了阳极氧化质感的材质渲染，还原了工业铝型材特有的哑光银灰金属质感，型材连接处的角码、紧固件均做了精细化建模，螺栓头的防滑纹路、螺母的倒角细节都清晰呈现，保证装配结构的真实感。工作台采用标准T型槽铝制平台，表面做了拉丝金属材质处理，T型槽的尺寸、间距均符合小型加工设备的通用装夹标准，台面上搭配了小型平口钳与待加工工件模型，直观展示设备的实际装夹加工场景。Z轴主轴部分采用立式滑台结构，主轴电机做了分件建模，电机外壳的散热筋、主轴夹头的锁紧结构都做了细节还原，滑台的线性导轨、滚珠丝杠传动结构均完整建模，导轨的金属光泽、丝杠的螺纹细节都通过材质参数调整实现了拟真渲染效果，清晰展示三轴传动的核心结构。X、Y轴传动同样采用线性导轨加滚珠丝杠的传动方案，导轨安装座、丝杠支撑座、步进电机的安装位都做了精准的位置匹配，可直接用于运动干涉检查。渲染阶段采用深色影棚背景，搭配三点布光方案，突出金属机架的结构轮廓与材质质感，阴影做了柔化处理，既清晰展示设备的整体结构比例，也通过光影层次凸显各部件的装配关系。设计思路上，该作品面向个人DIY加工场景，在保证结构刚性满足小型零件铣削加工需求的前提下，尽可能压缩设备整体体积，适配桌面放置的使用场景，所有零部件均选用市面上容易采购的标准件与通用加工件，降低个人制作的门槛，虽然作者标注该作品仍有可优化空间，但整体结构完整，传动逻辑清晰，完整呈现了小型三轴数控铣床从机架搭建到传动布局的全流程设计，可作为DIY数控设备制作、小型机床结构学习的参考模型，也可用于相关教学场景的结构演示素材。
