Lenz2型垂直轴风力涡轮发电装置结构

　　在分布式离网供电场景中，垂直轴风力涡轮机的适配性一直是小微风电领域的关注重点，这款Lenz2构型的垂直轴风力涡轮装置，针对低风速区域的户用、野外监测站点、小型离网作业场景做了针对性的结构优化，不需要复杂的对风机构即可捕获任意方向来流的风能，相比水平轴风机，在紊流较多的城市近郊、山地、建筑周边区域的运行稳定性更具优势。

　　从结构设计逻辑来看，该装置采用三叶片对称布局的升阻复合式翼型，叶片主体为曲面柱式结构，单组叶片兼顾升力捕获与阻力做功特性，在低风速启动阶段可以依靠阻力矩快速带动转轴转动，达到额定转速区间后依靠翼型升力提升风能利用效率，避免了传统纯阻力型垂直轴风机效率偏低、纯升力型风机启动风速要求高的问题。叶片与中心转轴之间采用多层横向支撑杆件连接，支撑杆件做了流线型包覆处理，减少杆件自身的风阻损耗，同时保证叶片在强风工况下的结构刚度，避免长叶片运行过程中出现摆振、形变问题。

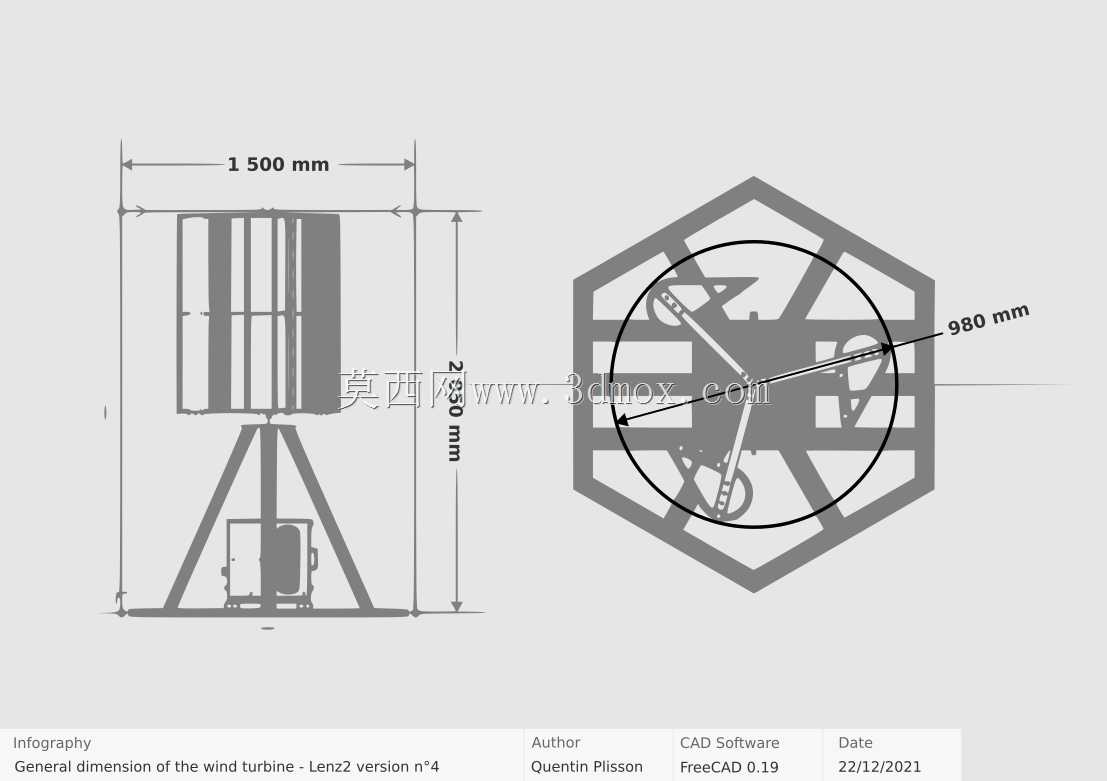

　　设备的尺寸边界经过明确校核，风轮部分直径为980mm，涡轮风轮自身高度为1000mm，对应的风轮扫掠面积为0.98㎡，这个尺寸参数既保证了小微场景下的风能捕获能力，又不会占用过大的安装空间，搭配矩形管焊接成型的桁架式支撑底座，整套设备从底座底部到风轮顶端的总高度约为2m，安装时不需要搭建过高的塔架，在屋顶、野外平台、监控杆侧方都可以完成固定，对安装场地的承重、空间要求较低。

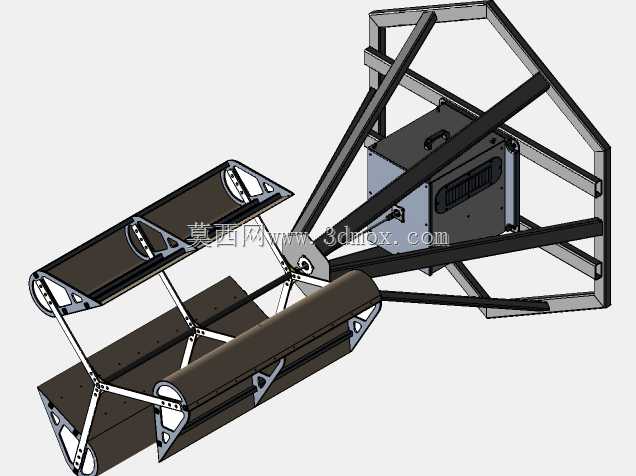

　　发电单元采用集成式布局，将发电机、整流稳压模块全部集成在底座上方的防护箱体内，省去了传统风机将发电机布置在风轮顶端带来的塔顶承重问题，也降低了后期维护的作业高度，日常检修不需要攀爬塔架，在地面即可完成模块检测与更换。矩形管桁架底座采用三角形稳定构型，杆件之间通过焊接形成整体框架，自身结构阻尼特性优秀，可以有效吸收风轮转动过程中产生的振动，避免运行过程中共振传导到安装基面，同时框架式结构自身风阻极低，强风工况下不会因为底座挡风产生额外的倾覆力矩，搭配基础地脚螺栓固定后，可以抵御常规户外场景的极端大风载荷。

　　在实际应用层面，该装置可以独立作为离网供电单元，搭配储能电池为野外环境监测设备、户用辅助供电系统、景观照明设施提供电力，也可以多组阵列排布组成小型分布式风电系统，为离网作业营地、通讯中继站点提供持续电力供应。由于垂直轴结构的运行噪音远低于同功率水平轴风机，在对噪音有要求的居民区周边、景区配套设施场景也具备适配性，叶片转动过程中不会产生明显的气动噪音，不会对周边环境造成声污染。

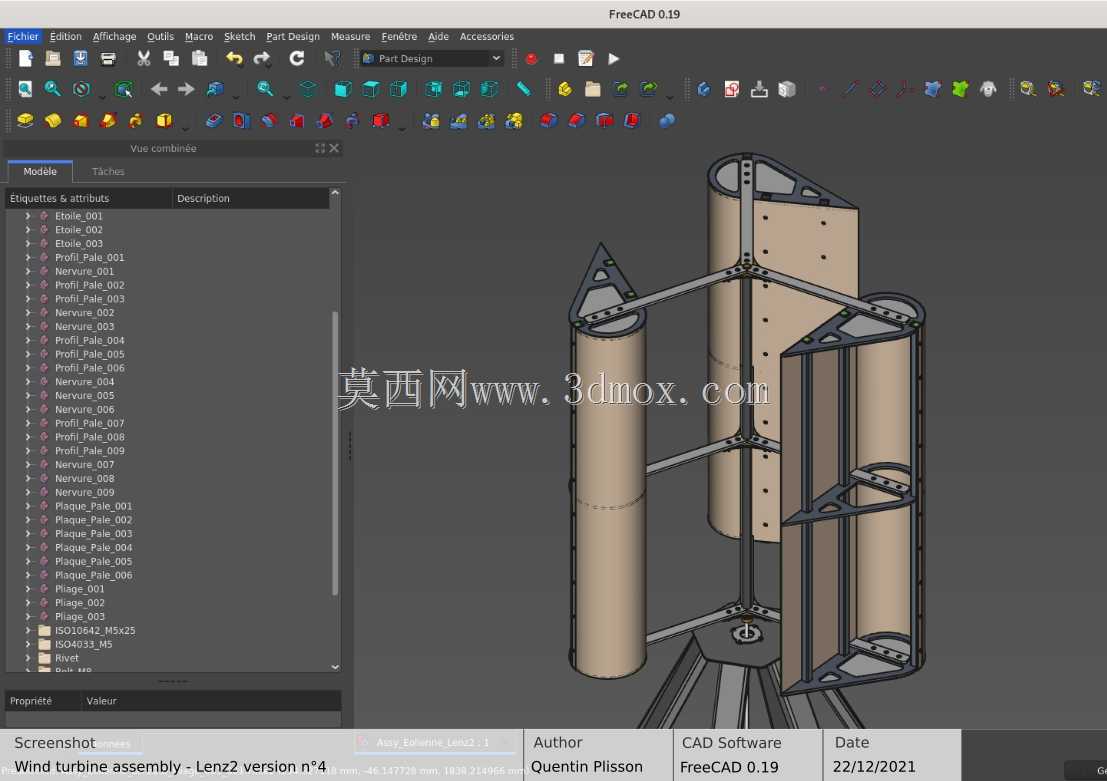

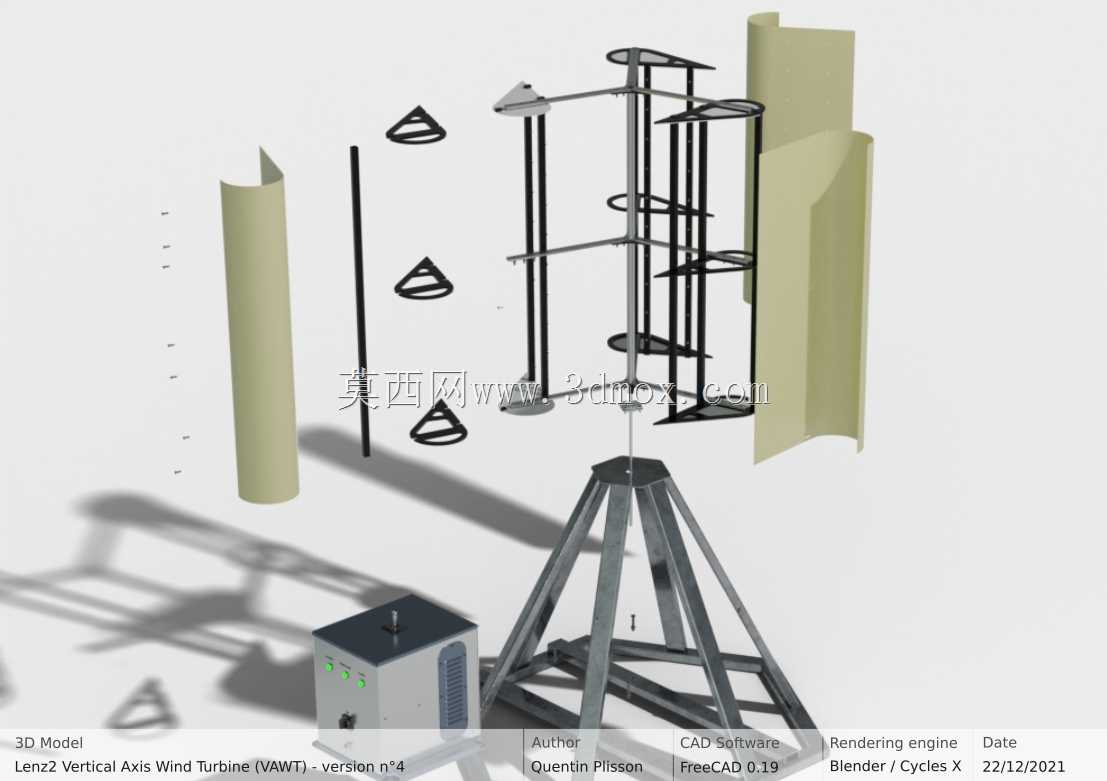

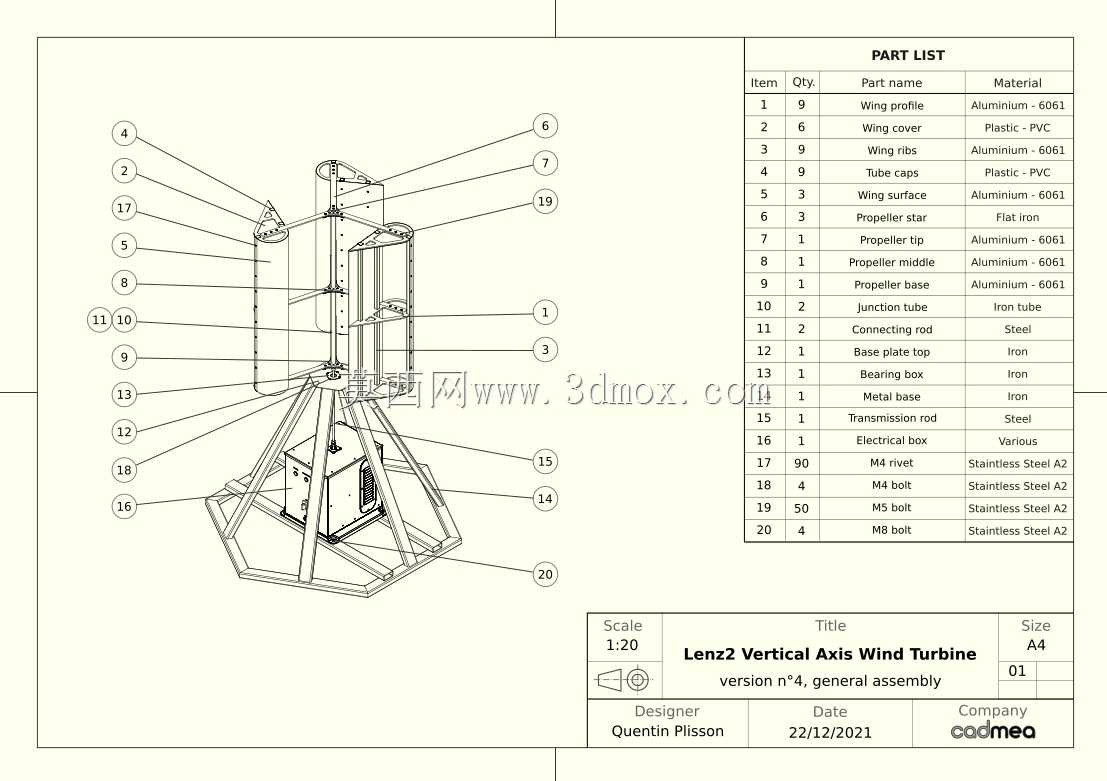

　　从建模细节来看，该结构完整还原了叶片的曲面翼型轮廓、支撑杆件的连接节点、桁架底座的焊缝拼接位置、发电箱体的散热与接口结构，所有配合尺寸都按照实际工程装配公差做了对应约束，叶片与转轴的连接位置、底座框架的杆件搭接位置都做了结构加强处理，完全符合实际加工生产的结构逻辑，既可以作为小微风电设备的结构设计参考，也可以用于相关课程的教学演示、风电场景的可视化渲染素材。
